НАСТРОЙКА ПАРАМЕТРОВ РАБОТЫ КОТЕЛЬНОЙ ИЛИ ИТП НА БАЗЕ АВТОМАТИКИ "УКОНТ"

А МОЖНО НАСТРОИТЬ ВСЕ ПАРАМЕТРЫ КОТЕЛЬНОЙ ЧЕРЕЗ ИНТЕРНЕТ?  МОЖНО! ЧЕРЕЗ "УКОНТ-ДИСПО МОДУЛЬ"

Зачем нужна дистанционная настройка через интернет? С одной стороны вопрос странный, ну как-же без него, а с другой, много работающих котельных, где такой диковины нет и все работает. Поэтому в данном материале высказана наша точка зрения по этому поводу.

Мы считаем, что дистанционная настройка всех параметров в любом случае необходима, поэтому давайте разбираться, как это происходит и для чего это нужно по ниже расположенным слайдам.

ДИСПЕТЧЕРИЗАЦИЯ КОТЕЛЬНОЙ В СОСТАВЕ:

КАСКАД ИЗ 4 КОТЛОВ, КОНТУРЫ  ОТОПЛЕНИЯ И ГВС

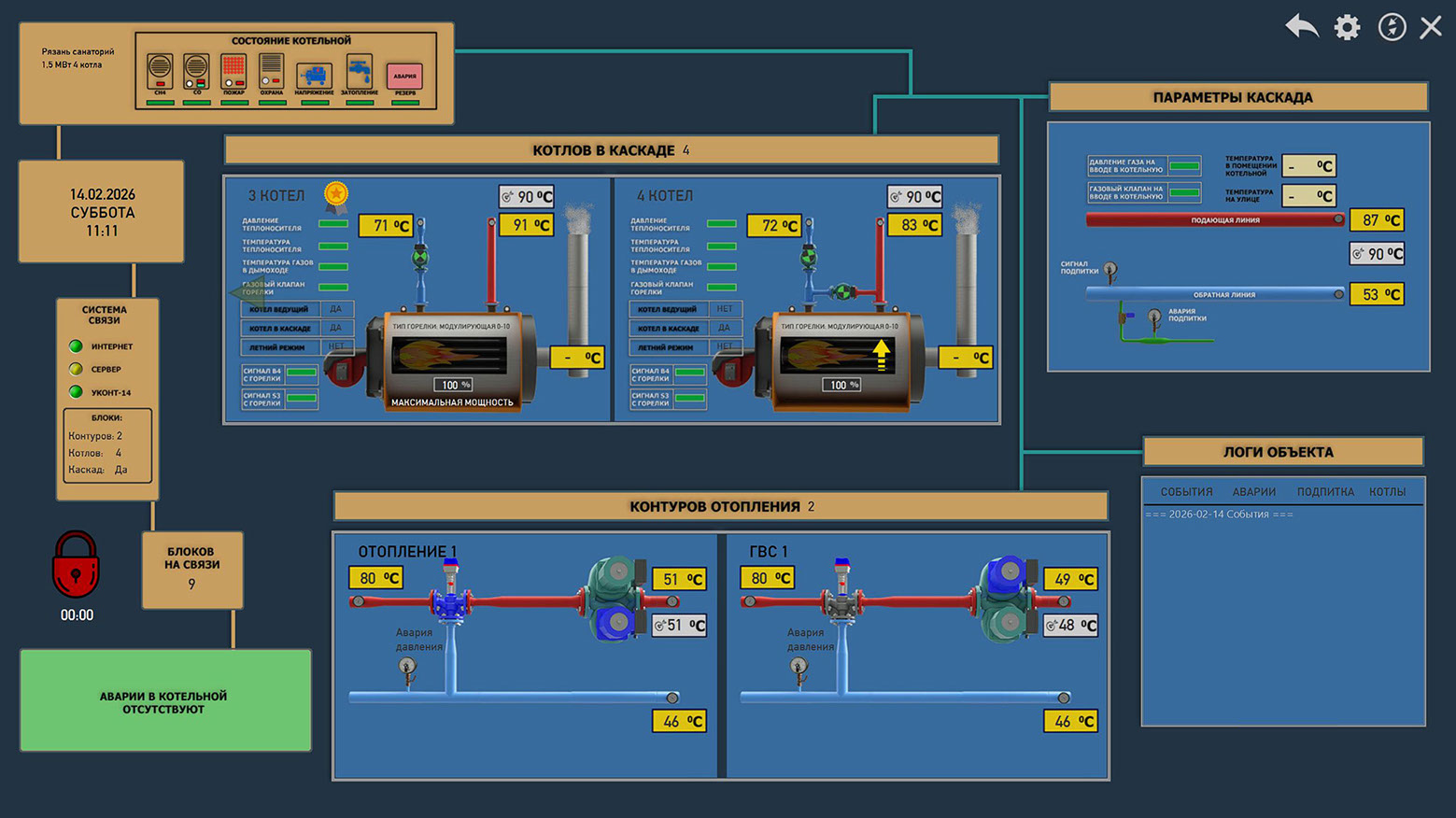

Управление котельной или ИТП через программу диспетчеризации "УКонт-Диспо МОДУЛЬ"

Возможные нюансы настройки параметров

котельной при монтаже и запуске:



  • полностью не готова нагрузка, нельзя включить даже один котел на большое горение в течении длительного времени, из-за этого:

- нельзя полноценно настроить ПИД-управление смесительным клапаном контура отопления

- нельзя полноценно настроить ПИД-управление смесительным клапаном контура ГВС

- нельзя полноценно настроить ПИД-управление каскадом котлов

- нельзя полноценно проверить работу каскада котлов

- нельзя полноценно проверить ротацию котлов в каскаде

  • полностью не готово электроснабжение котельной, нельзя запустить котельную в штатном режиме
  • полностью не готова документация, нельзя запустить котельную в штатном режиме
  • и т.д. и т.п

Штатный режим настройки некоторых параметров

автоматики котельной при монтаже и запуске:



  • настройка ПИД-управления модулирующей горелкой котлов
  • настройка ПИД-управления каскада котлов
  • настройка ПИД-управления смесительным клапаном контура отопления
  • настройка ПИД-управления смесительным клапаном контура ГВС

Поэтому, специалистам придется приезжать для окончательной настройки автоматики после полноценного ввода котельной в действие, даже если эта котельная находится за 1000 или более километров

В противном случае котельная будет работать некоррктно и не эффективно

НАСТРОЙКА КОТЕЛЬНОЙ ЧЕРЕЗ ИНТЕРНЕТ

КЛИЕНТ СИСТЕМЫ "УКОНТ-ДИСПО МОДУЛЬ"

все эти настройки можно ИЗМЕНИТЬ  из удобного офиса В ЛЮБОЕ ВРЕМЯ, ЕХАТЬ НА ОБЪЕКТ НЕ НУЖНО

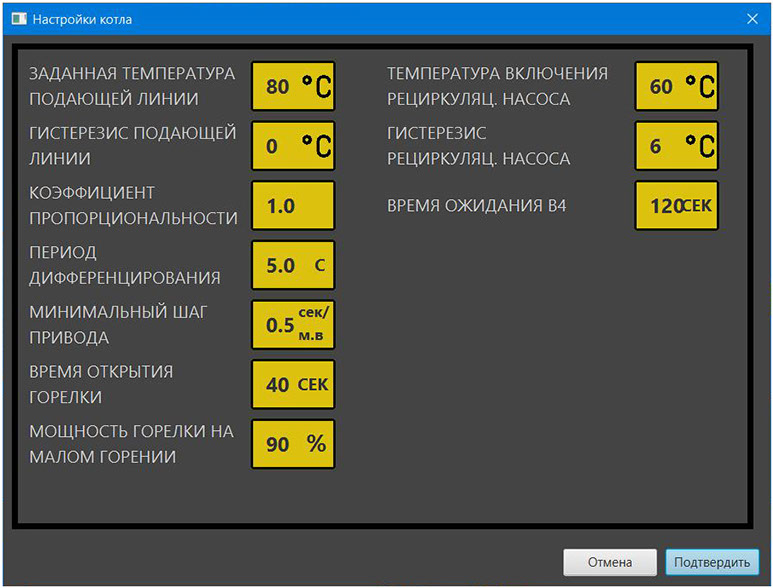

ПИД-настройка модулирующей горелки котла

Настройка котла на примере модулирующей горелки:



  1.  коэффициент пропорциональности: скорость реагирования на изменение температуры, задается от 0 до 5.0
  2. период дифференцирования: время опроса температуры для принятия решения об регулировании, задается от 0 до 60 секунд
  3. минимальный шаг привода горелки: меньше этого значения рассчитанные параметры движения ОТК-ЗАКР не будут исполнятся, задается от 0,1 до 4 секунд
  4. время полного открытия горелки: за какое время горелка выйдет на максимальную мощность при постоянном открытии, берется из паспорта котла
  5. мощность горелки на малом горении: берется из паспорта котла , задается обычно от 30 до 60% мощности котла

Подсказки для настройки:

  1. коэффициент пропорциональности: для маломощных котлов значения поменьше (маленькая инерция), для мощных значения побольше (большая инерция)
  2. период дифференцирования: подбирается опытным путем, нужно определить, через какое время после движения привода горелки (не важно в какую сторону) изменяется температура теплоносителя на выходе котла и задать не меньше этого значения
  3. минимальный шаг привода горелки: ориентировочно от 3 до 5% времени полного открытия горелки

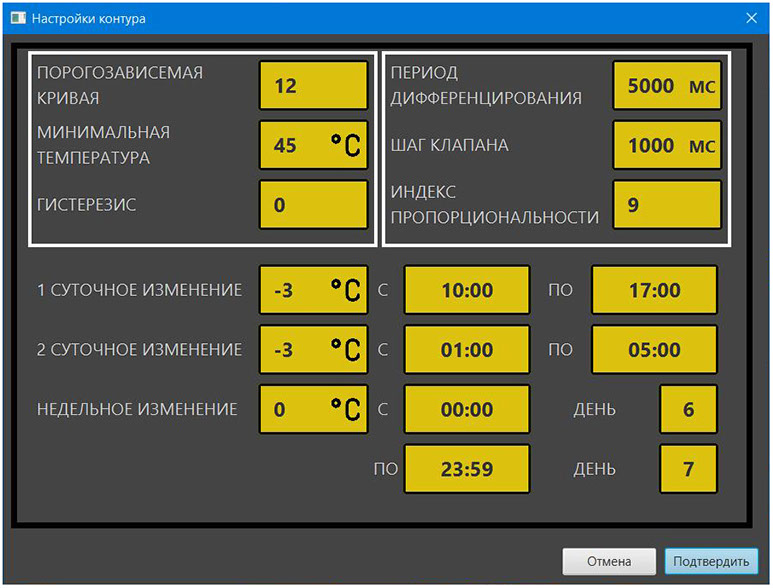

Настройка ПИД-регулятора смесительного клапана контура отопления или ГВС

Настройка трехпозиционного привода смесительного клапана:



  1. период дифференцирования: время опроса температуры для принятия решения об регулировании, задается от 2500 до 20000 миллисекунд
  2. шаг привода клапана: меньше этого значения  рассчитанные параметры движения ОТК-ЗАКР не будут исполнятся, задается от 200 до 10000 миллисекунд
  3. индекс пропорциональности: скорость реагирования на изменение температуры, задается от 0 до 9

Подсказки для настройки:

  1. период дифференцирования: подбирается опытным путем, нужно определить, через какое время после движения привода клапана (не важно в какую сторону) изменяется температура теплоносителя и задать не меньше этого значения
  2. шаг привода клапана: ориентировочно от 3 до 5% времени полного открытия клапана
  3. коэффициент пропорциональности: для системы ГВС значения поменьше (маленькая инерция), для системы отопления значения побольше (большая инерция)



Интересно: период дифференцирования можно посчитать теоретически: измерить расстояние между регулирующим клапаном и местом установки датчика температуры и умножить на скорость теплоносителя

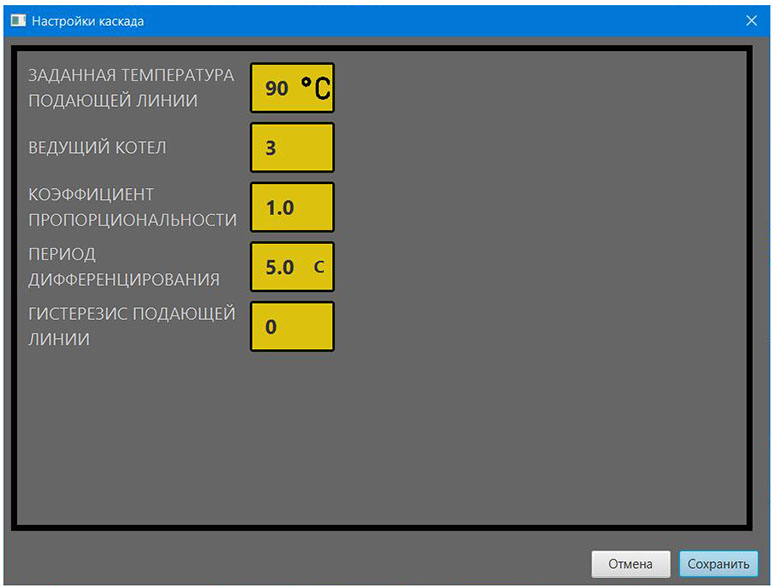

Настройка ПИД-регулятора каскада котлов через интрнет

Настройка каскада котлов:



  1. ведущий котел: номер котла, который должен быть ведущим
  2. коэффициент пропорциональности: скорость реагирования на изменение температуры, задается от 0 до 5.0
  3. период дифференцирования: время опроса температуры для принятия решения об регулировании, задается от 0 до 60 секунд

Подсказки для настройки:

  1.  большой роли не играет, если все котлы одной мощности
  2. коэффициент пропорциональности: для каскада из маломощных котлов значения поменьше (маленькая инерция), для каскада мощных котлов значения побольше (большая инерция)
  3. период дифференцирования: подбирается опытным путем, нужно определить, через какое время после движения привода горелки (не важно в какую сторону) изменяется температура теплоносителя на выходе котлового каскада и задать не меньше этого значения



Интересно: период дифференцирования можно посчитать теоретически: измерить расстояние между самым дальним котлом и местом установки датчика температуры каскада и умножить на скорость теплоносителя
