Автоматика котлов и отопления (контроллеры отопления, пульты котлов, GSM блоки диспетчеризации).

Вечная акция!

Меняем старые блоки ИСУ-04 на новые УКонт-25, а также ИСУ-08 на новые УКонт-23 с дисконтом 15%!  Меняем даже неисправные!

Для монтажных и торгующих организаций действуют специальные условия. На все блоки управления и диспетчеризации гарантийный срок составляет 5 лет

Контроллер управления бытовой котельной и отоплением "УКонт-25"

(замена предыдущей модели ИСУ-04, снятой с производства)

Теперь это не просто управление котельной и отоплением,

но и система базовой безопасности дома  по технологии "умный дом" из коробки!

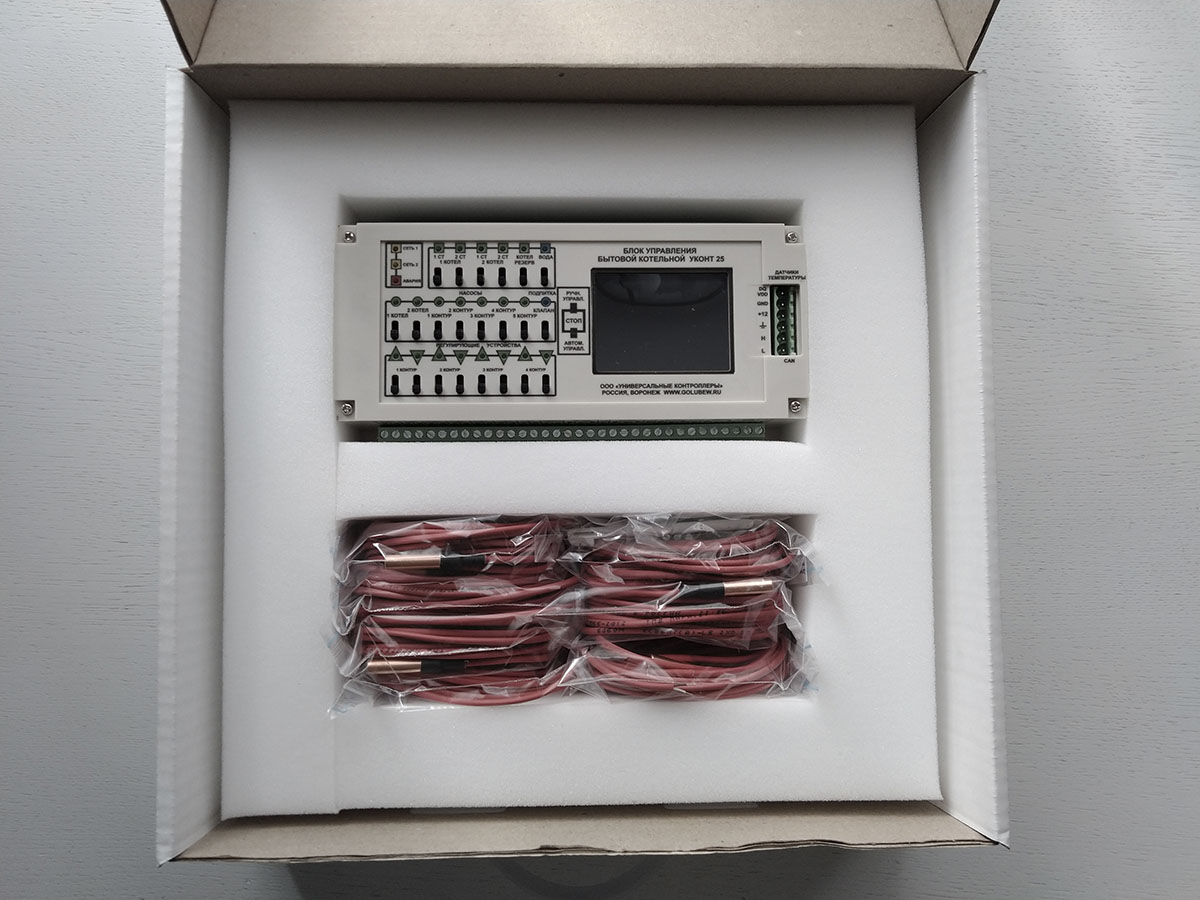

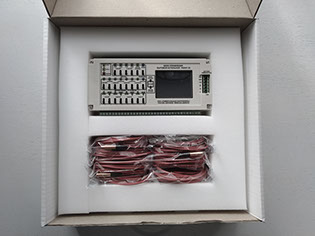

Комплектация контроллера отопления УКонт-25

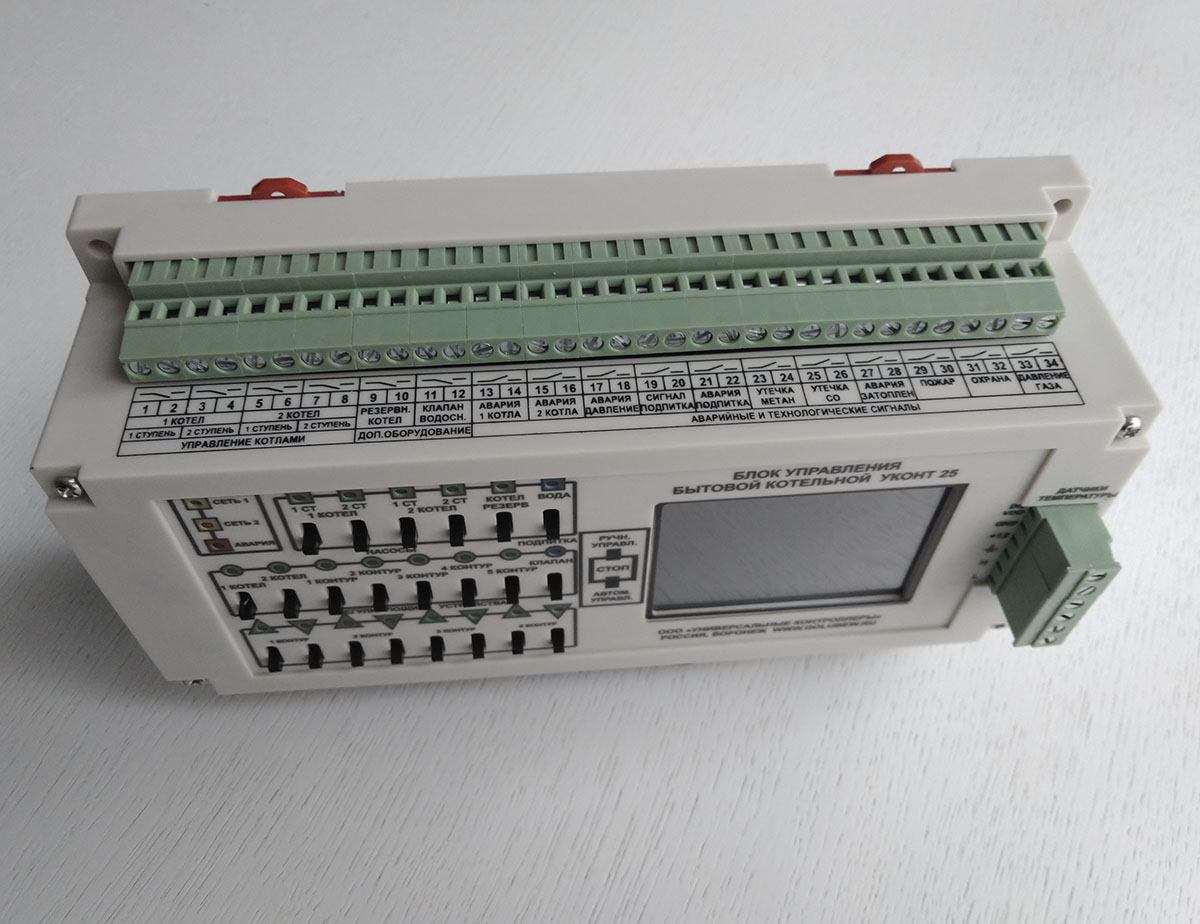

Верхняя панель подключения оборудования контроллера отопления УКонт-25

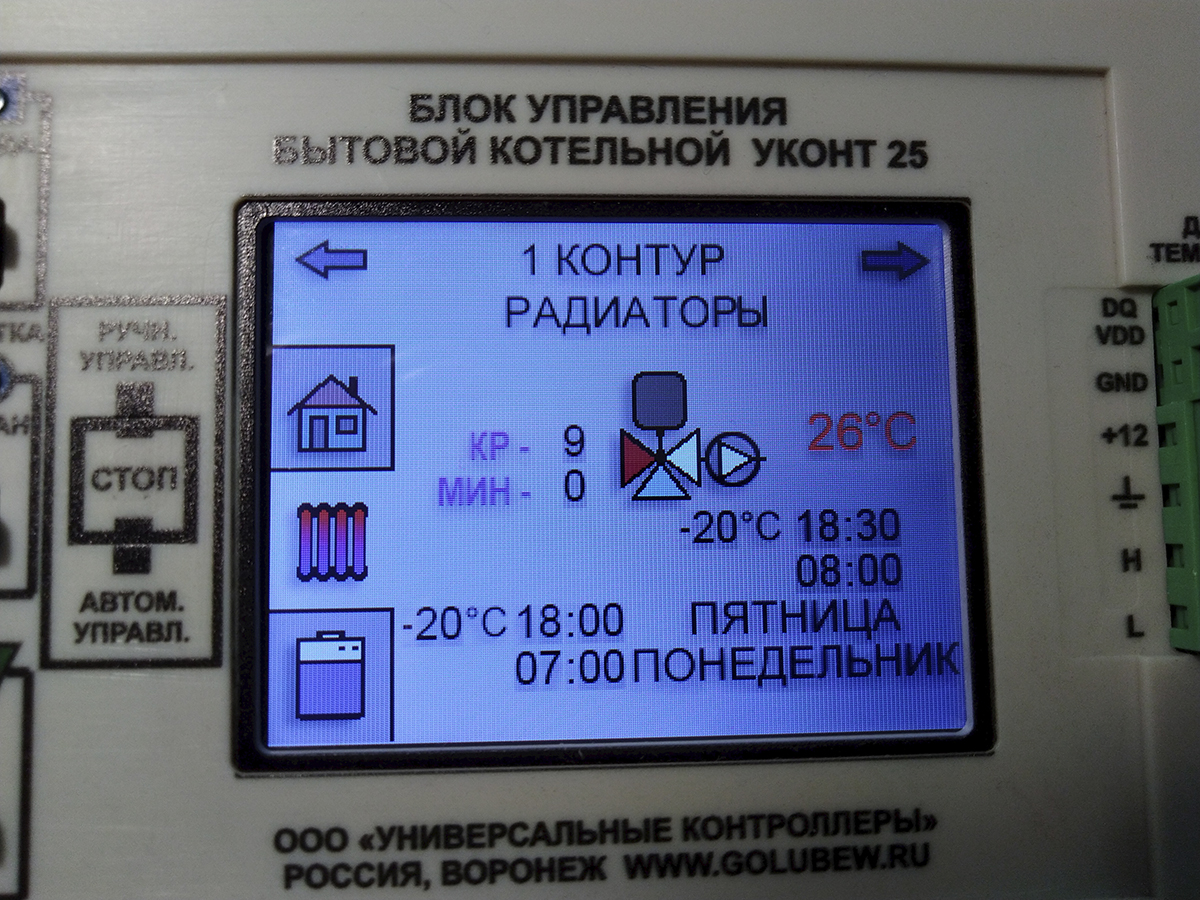

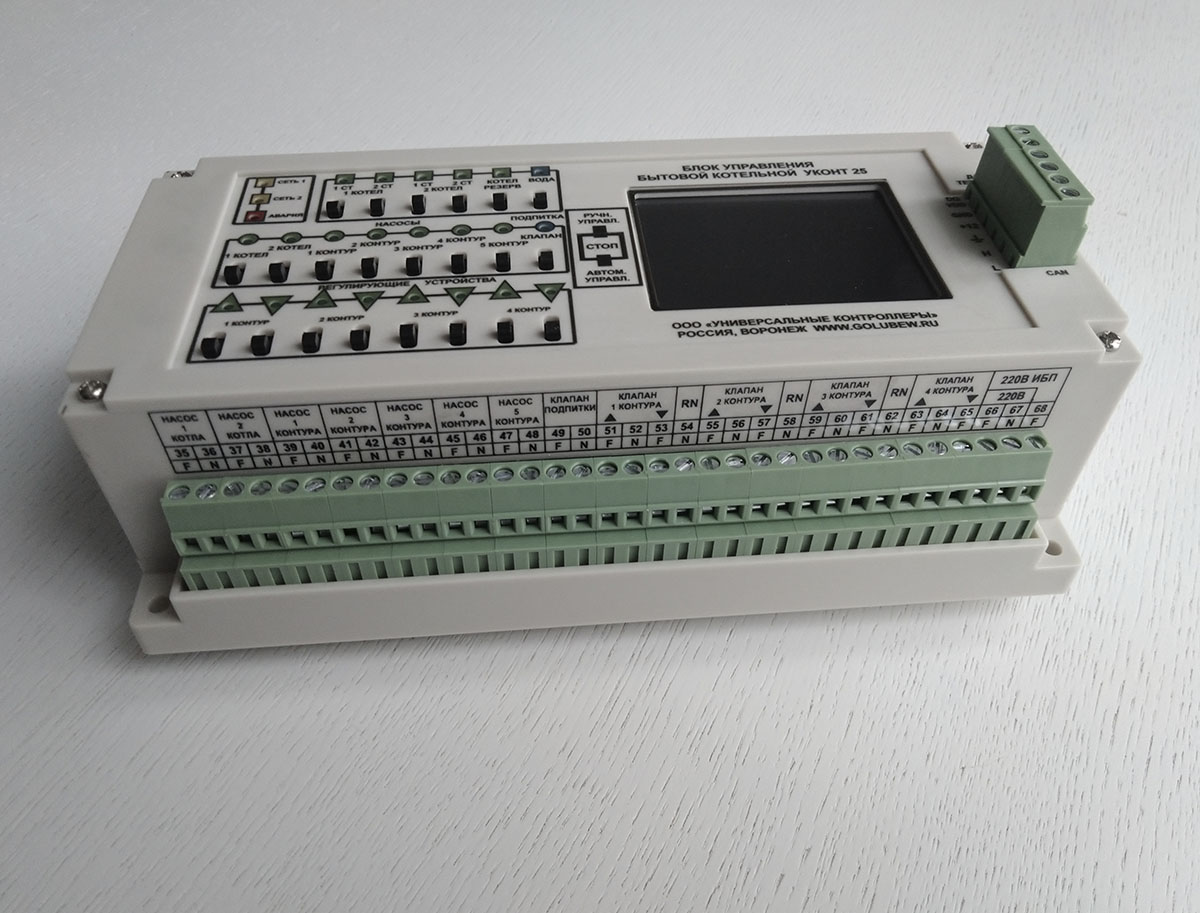

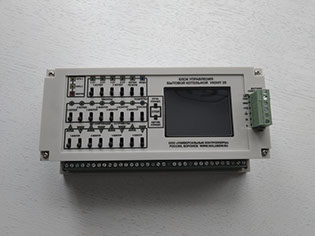

Внешний вид

 контроллера отопления УКонт-25

Нижняя панель подключения оборудования контроллера отопления УКонт-25

Разработан в форм-факторе "микрошкаф автоматики" и может применяться без промежуточных переключателей и реле.

В чем разница с бывшей моделью ИСУ-04 или аналогичным контроллером?

Предназначен для управления котельной и отоплением в частном доме или небольшого предприятия из трех котлов (два основных и один резервный), пяти контуров отопления (четыре в формате регулирующий клапан + насос, пятый контур один насос), контур подпитки, контур управления водоснабжением и защиты от затопления.

К блоку  подключаются 11 аварийных и технологических датчиков (авария 1 и 2 котлов, давление теплоносителя, авария системы подпитки, затопление, утечка метана, утечка СО, пожар, охрана, давление газа, сигнал подпитки). По сути это уже серьезная система "умный дом".

Управление происходит по 14 погодозависимым кривым, имеется "летний" режим работы для каждого контура, защита от заклинивания, для каждого контура, 2 суточных изменения температуры (увеличение или понижение) и недельное изменение температуры (увеличение или понижение), и др.

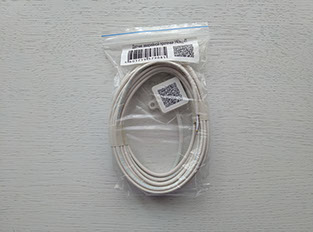

В комплекте:  7 цифровых датчиков температуры (длина провода 3 п.м.), 2 разъемных клеммы и стилус.

К блоку управления можно напрямую подключать циркуляционные насосы мощностью до 140 Вт. Есть слот для модулей расширения с CAN интерфейсом.

Всем оборудованием можно управлять в ручном режиме непосредственно с блока управления. Дополнительные переключатели и индикаторы работы не нужны!

 Управление через интернет. Часто задаваемые вопросы (FAQ).



Цена 46 500 руб. без НДС

   (НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН).

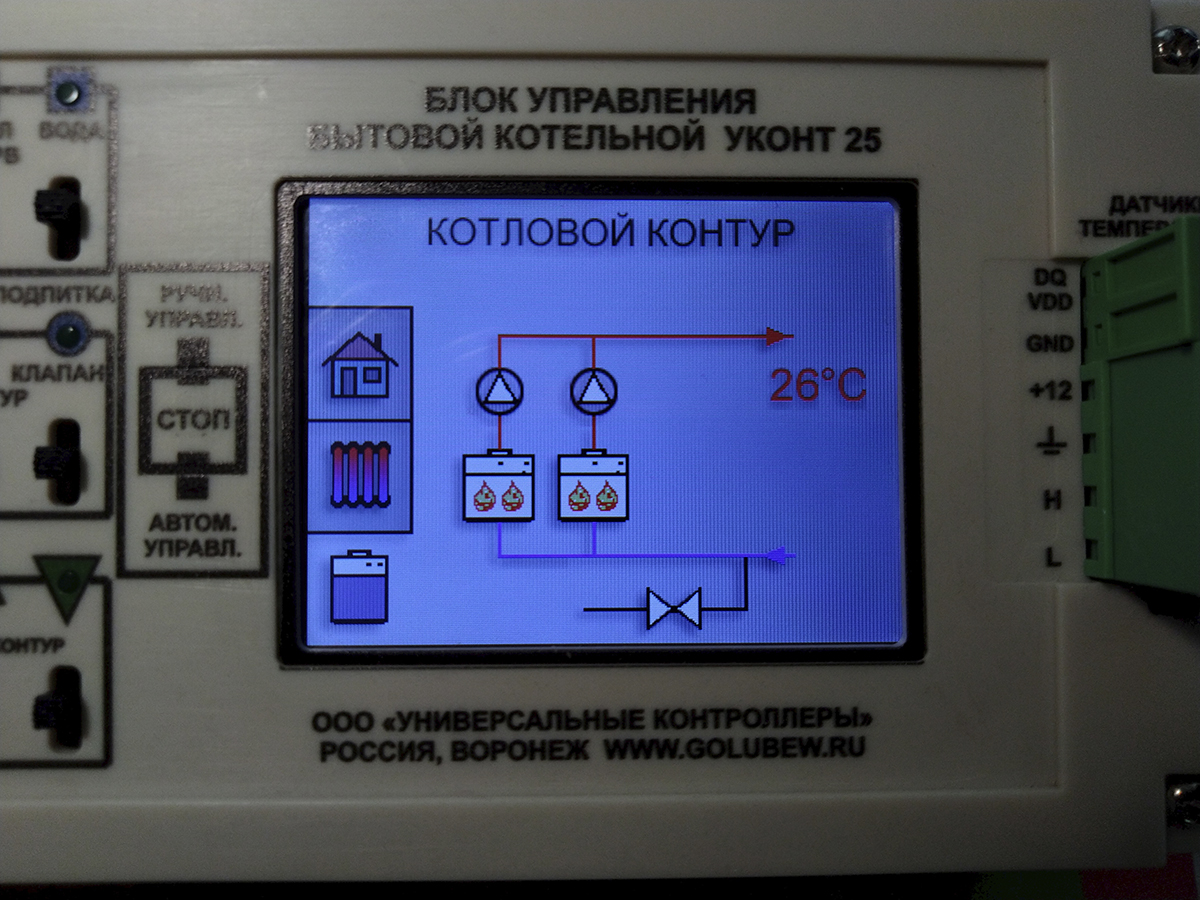

Мнемосхема работы котлового каскада контроллера отопления УКонт-25

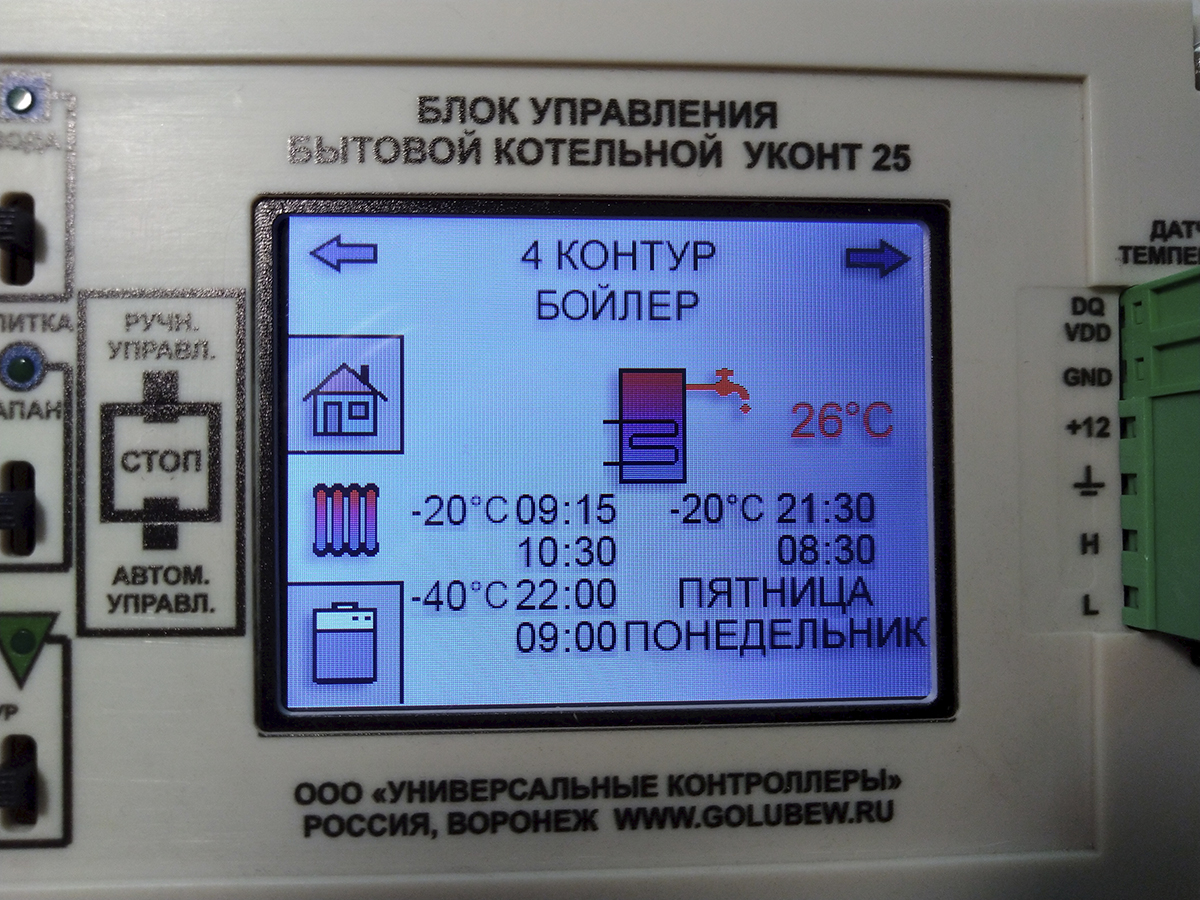

Мнемосхема работы бойлера ГВС

 контроллера отопления УКонт-25

Мнемосхема работы контура отопления

 контроллера отопления УКонт-25

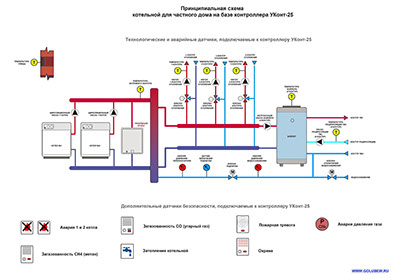

Принципиальная схема котельной и контуров отопления

под управлением контроллера отопления "УКонт-25"

Инструкция контроллера отопления "УКонт-25"

Видео-обзор блока управления (контроллера отопления)  котельной частного дома  "УКонт-25"

НАВЕРХ

Блок коммуникации и связи  (диспетчеризации) "УКонт-БКС"

 для управления котельной и отоплением через интернет

Автоматика УКонт для котлов и котельных. Автоматика УКонт для котлов и котельных.

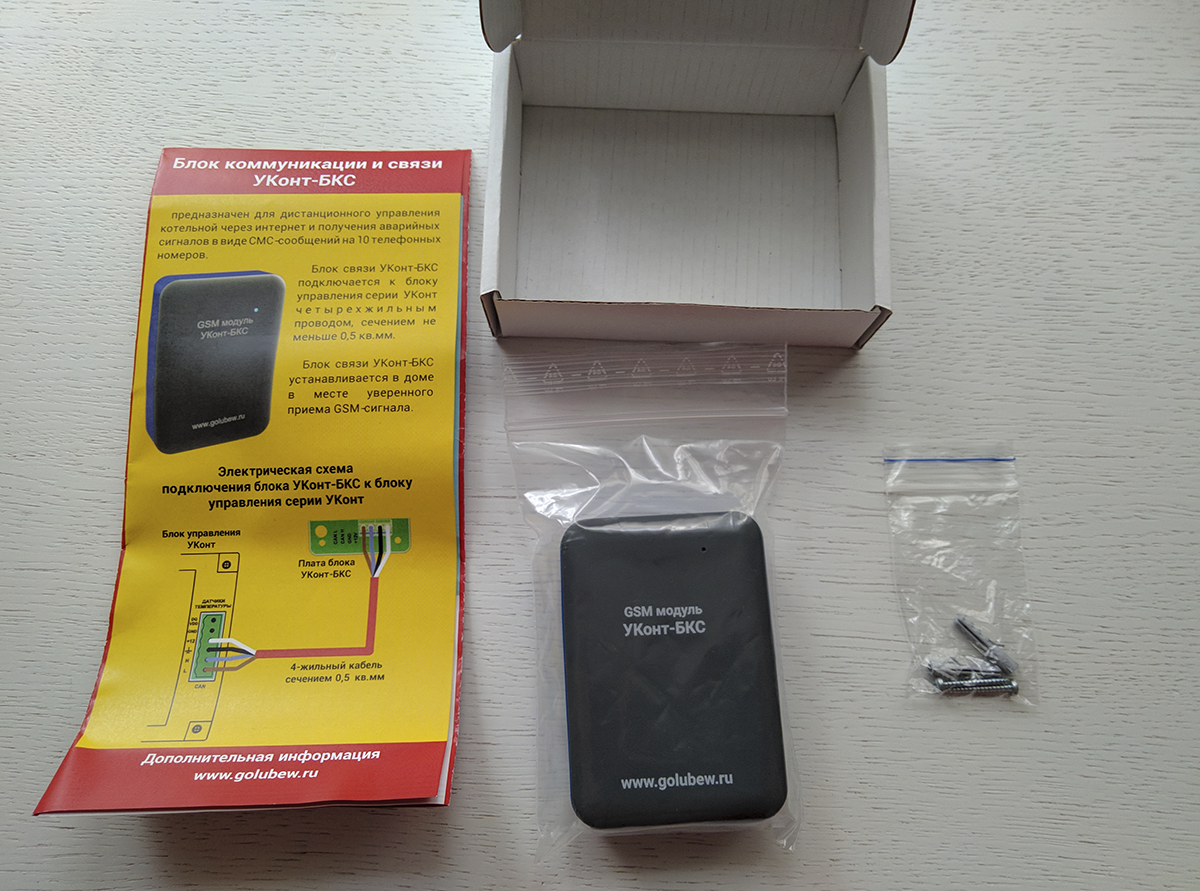

Комплектация блока коммуникации и связи УКонт-БКС

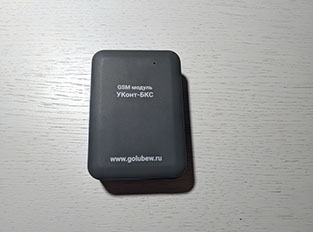

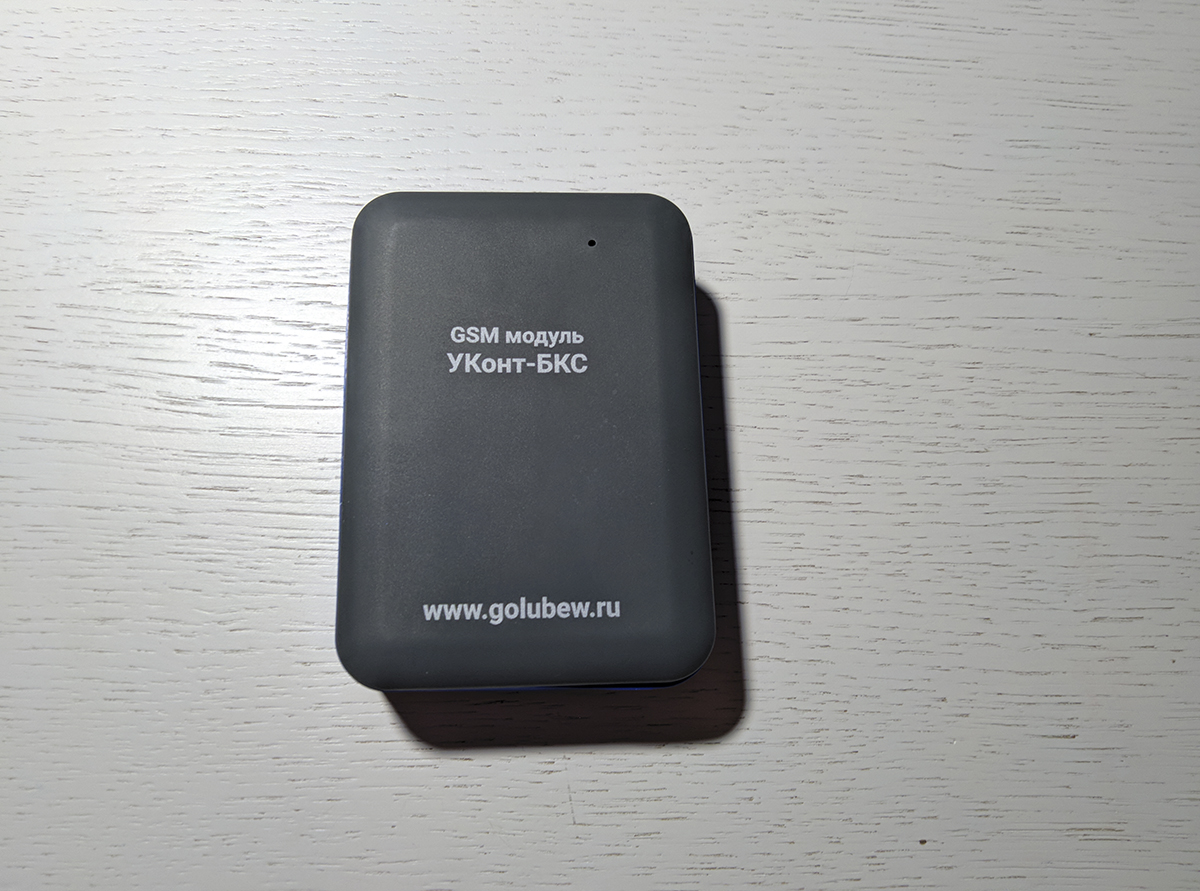

Внешний вид блока коммуникации и связи УКонт-БКС

Автоматика УКонт для котлов и котельных. Автоматика УКонт для котлов и котельных.

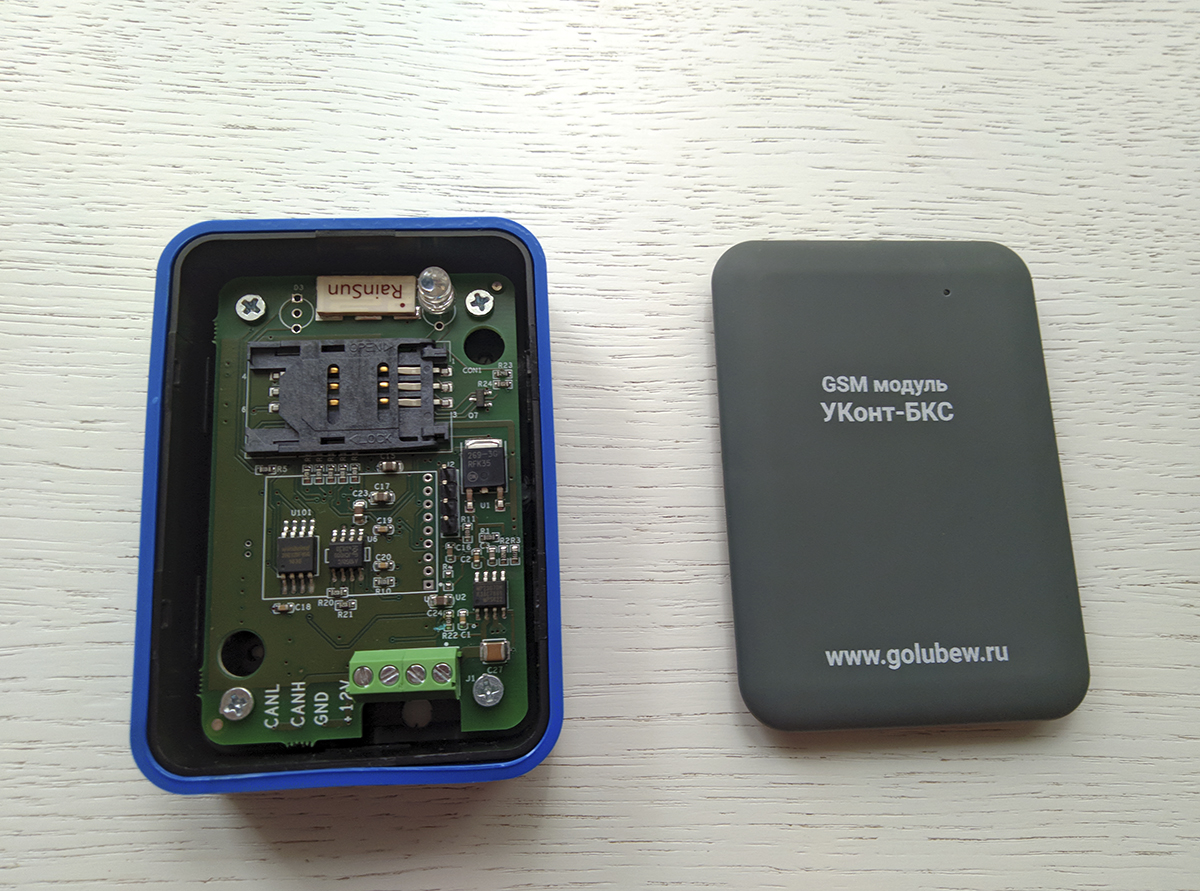

Внутренний вид блока коммуникации и связи УКонт-БКС

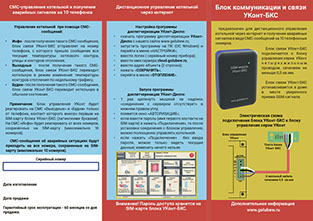

Инструкция блока коммуникации и связи УКонт-БКС

Предназначен для управления котельной через интернет (GSM) и посредством СМС-сообщений.

УКонт-БКС подключается 4-х жильным проводом к разъему на лицевой панели УКонт-25. Для диспетчеризации и аварийных сообщений необходимо установить  SIM-карту с подходящим интернет тарифом. Суточный трафик небольшой, поэтому подходят тарифы для "интернет вещей".



Возможны 2 варианта диспетчеризации и аварийного оповещения:



  • оповещение в виде СМС-уведомлений обо всех аварийных ситуациях и мини-управление котельной. При помощи СМС можно получить информацию о температурах в контурах котельной, а также, перевести котельную в режимы "будни" или "выходные";
  • полноценное управление через программу диспетчеризации "УКонт-Диспо"



Цена 12 800 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН).



Видео-обзор блока коммуникации

 и связи (диспетчеризации) "УКонт-БКС"

НАВЕРХ

Датчик обнаружения затопления котельной (или любого помещения) "УКонт-П"

Автоматика УКонт для котлов и котельных.

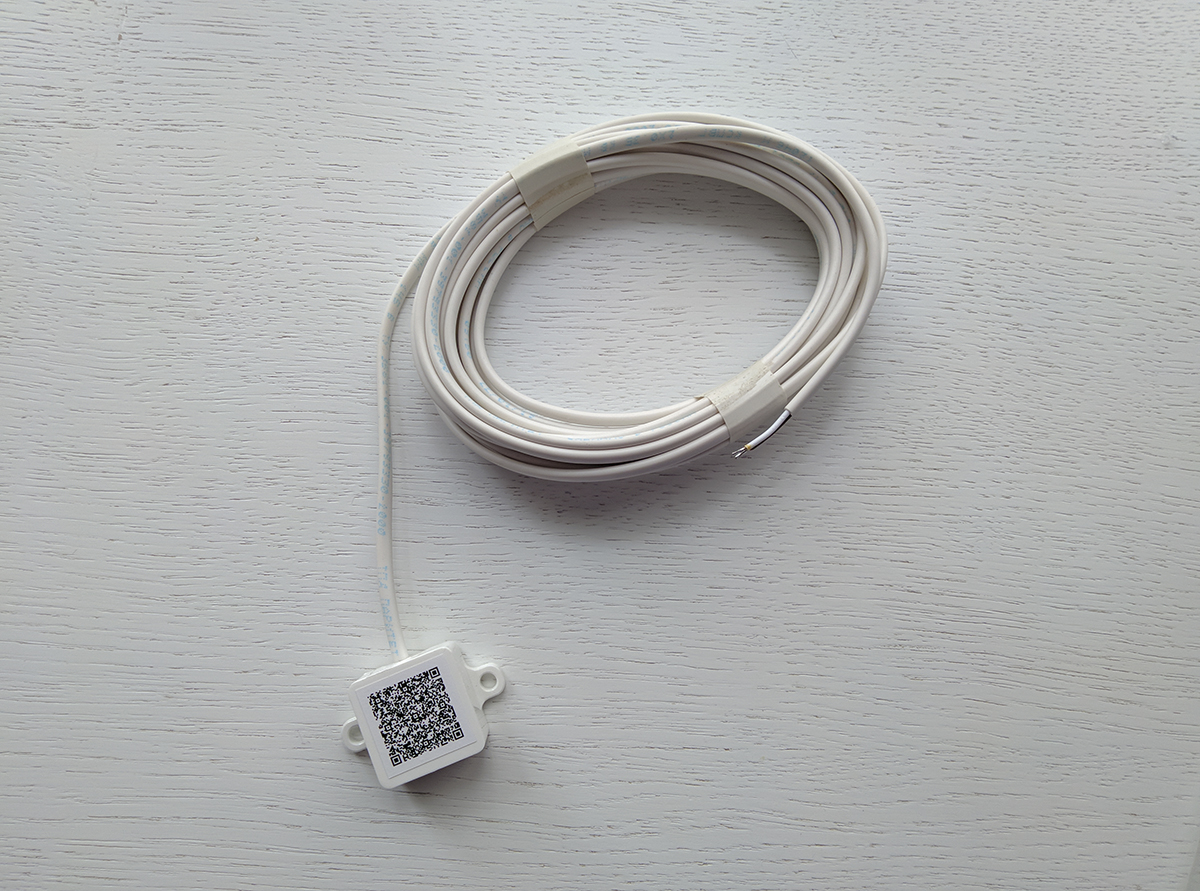

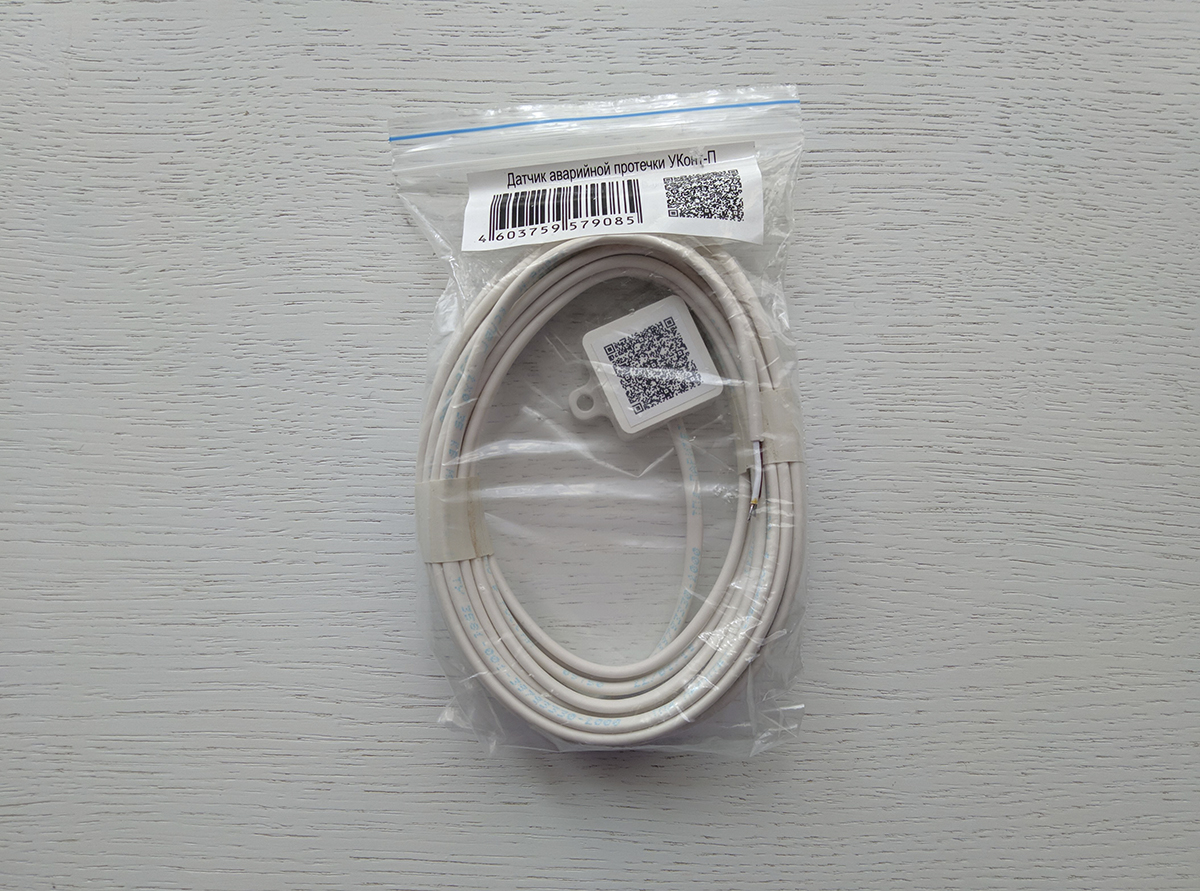

Датчик обнаружения затопления

 котельной "УКонт-П"

Автоматика УКонт для котлов и котельных.

Датчик обнаружения затопления

 котельной "УКонт-П" без упаковки

Предназначен для обнаружения затопления помещения котельной. Подключается к штатным клеммам блока УКонт-25.

В случае обнаружения затопления, УКонт-25 перекрывает клапан водоснабжения здания (если он подключен) и прекращает подпитку котельной (если в этот момент производится).

Если к блоку управления УКонт-25 подключен блок коммуникации и связи УКонт-БКС, аварийный сигнал о затоплении помещения котельной передается на диспетчерский компьютер, а также в виде СМС-уведомлений на 10 мобильных номеров.

Длина провода 5 метров. Параллельно можно подключить несколько датчиков.



Цена 1 380 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)



Видео-обзор датчика обнаружения затопления

 котельной "УКонт-П"

НАВЕРХ

Пластиковый бокс для установки блока "УКонт-25", подходит  для "УКонт-23"

На заказ возможна установка GSM-модема "УКонт-БКС" в пластиковый бокс.

Автоматика УКонт для котлов и котельных. Автоматика УКонт для котлов и котельных.

Пластиковый бокс ABB, отфрезерован  для установки блока управления УКонт-25 и автоматического выключателя.





Цена 4 750 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

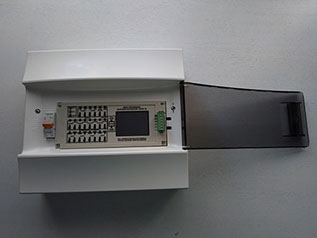

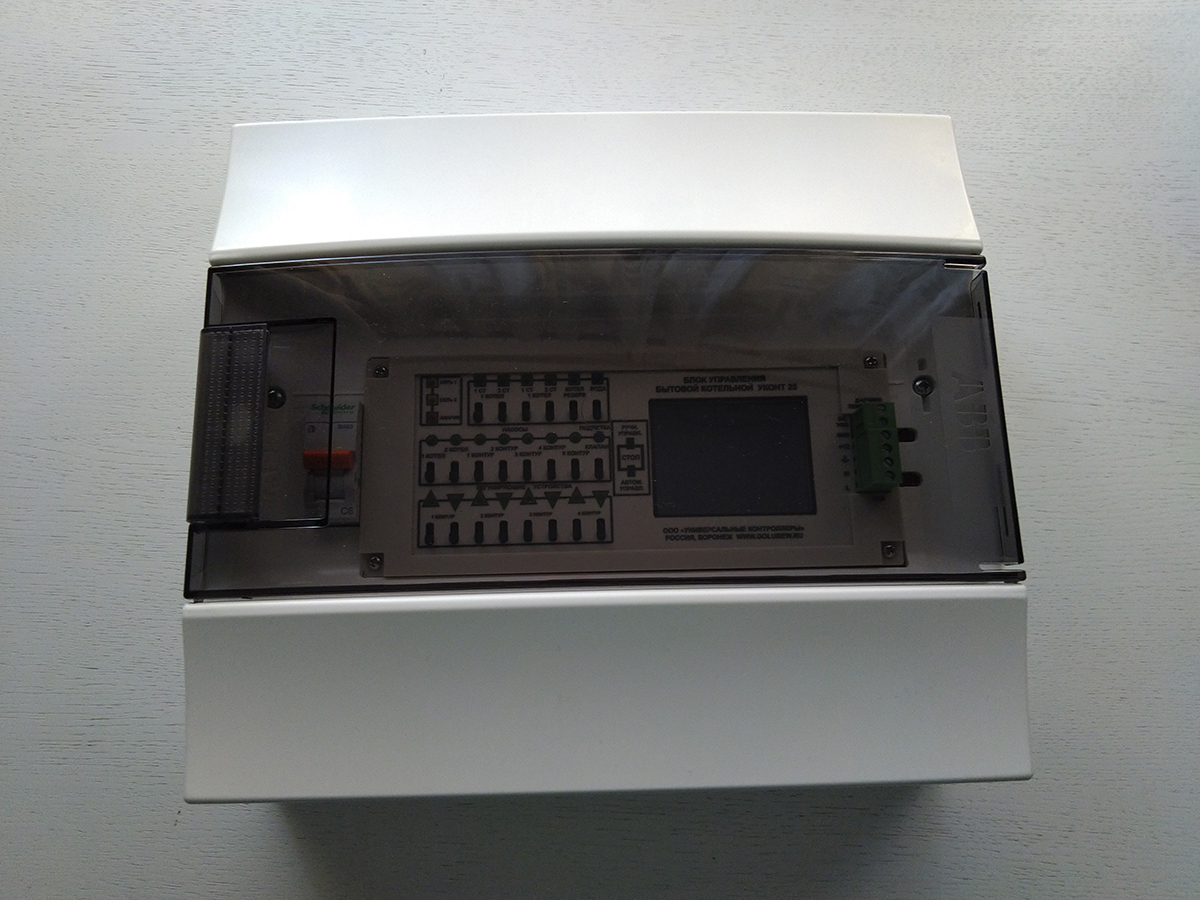

Пластиковый бокс для установки контроллера отопления "УКонт-25"

Пластиковый бокс для установки контроллера отопления "УКонт-25" с открытой крышкой

Автоматика УКонт для котлов и котельных.

Пластиковый бокс ABB, отфрезерован  для установки блока управления УКонт-25 и автоматического выключателя. В данный бокс также установлен GSM-модем УКонт-БКС с возможностью подключения внешней антенны GSM-SMA male.



Используется в местах со слабым GSM-сигналом, где встроенная антеннаа УКонт-БКС теряет и плохо держит связь с сервером.





Цена 20 680 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

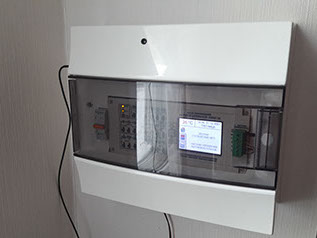

Бокс для установки контроллера отопления "УКонт-25" с GSM-модемом "УКонт-БКС"

Видео бокса для   "УКонт-25" с установленным GSM-модемом "УКонт-БКС"

НАВЕРХ

Контроллер управления промышленной котельной, отоплением или ИТП "УКонт-23"

(замена предыдущей модели ИСУ-08, снятой с производства)

Автоматика УКонт для котлов и котельных.

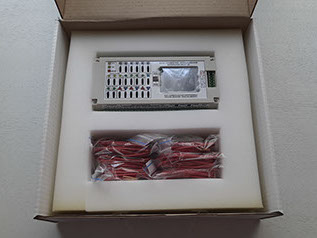

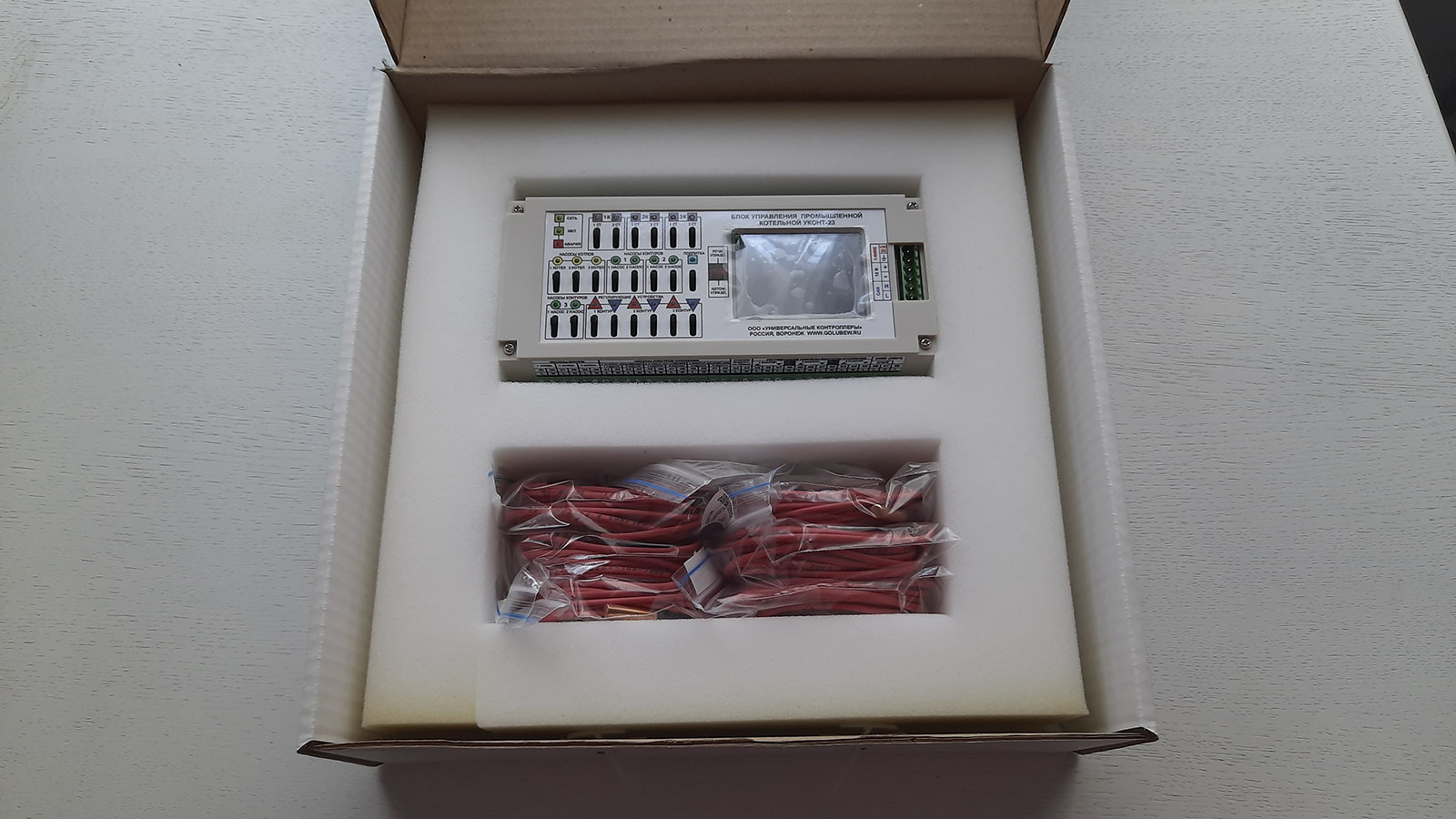

Комплектация контроллера управления промышленной котельной "УКонт-23"

Автоматика УКонт для котлов и котельных.

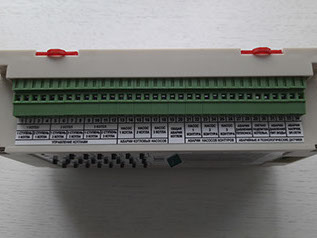

Контроллер управления промышленной котельной "УКонт-23" вид снизу

Автоматика УКонт для котлов и котельных.

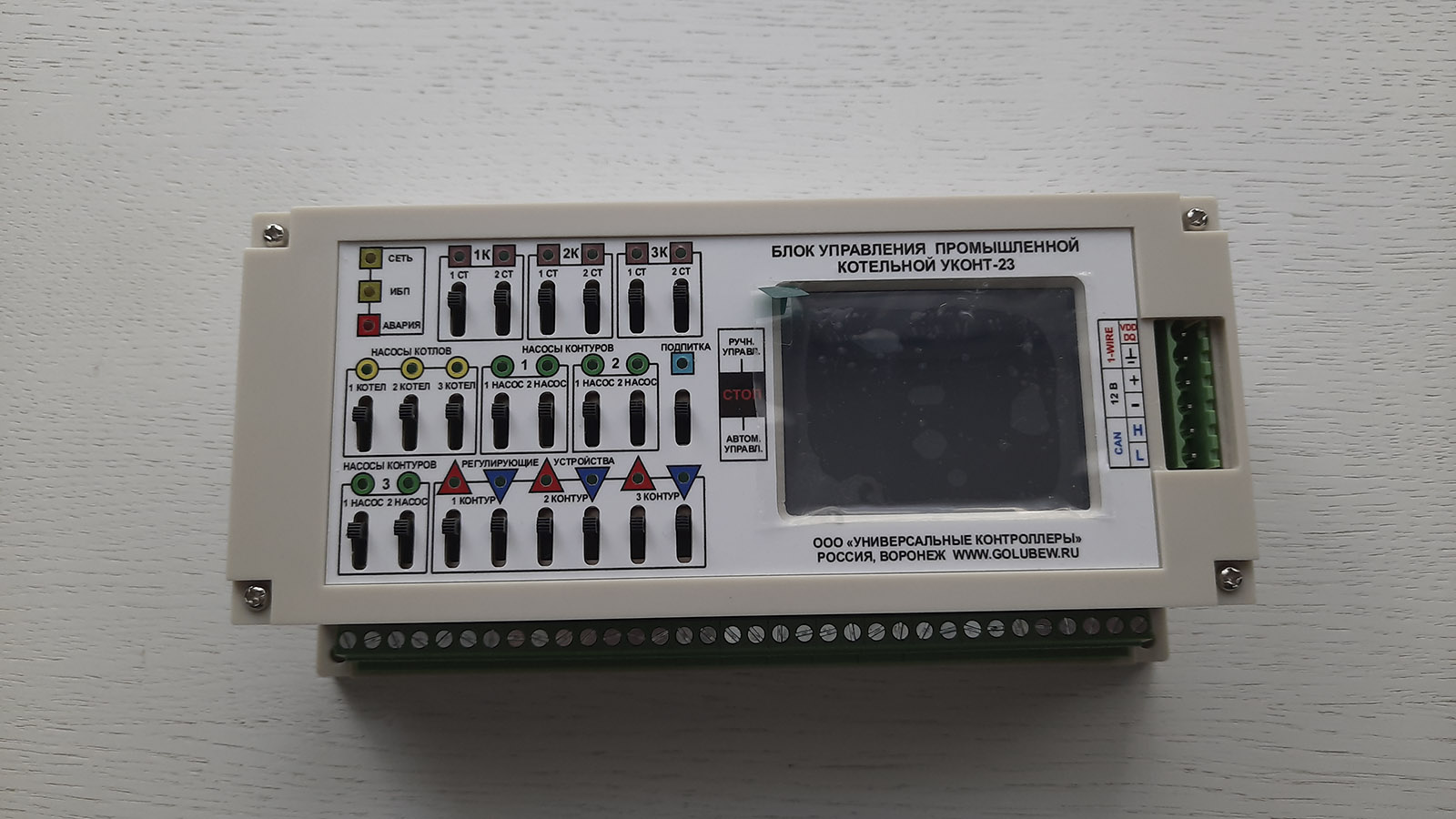

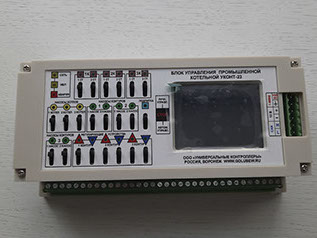

Контроллер управления промышленной котельной "УКонт-23" вид спереди

Автоматика УКонт для котлов и котельных.

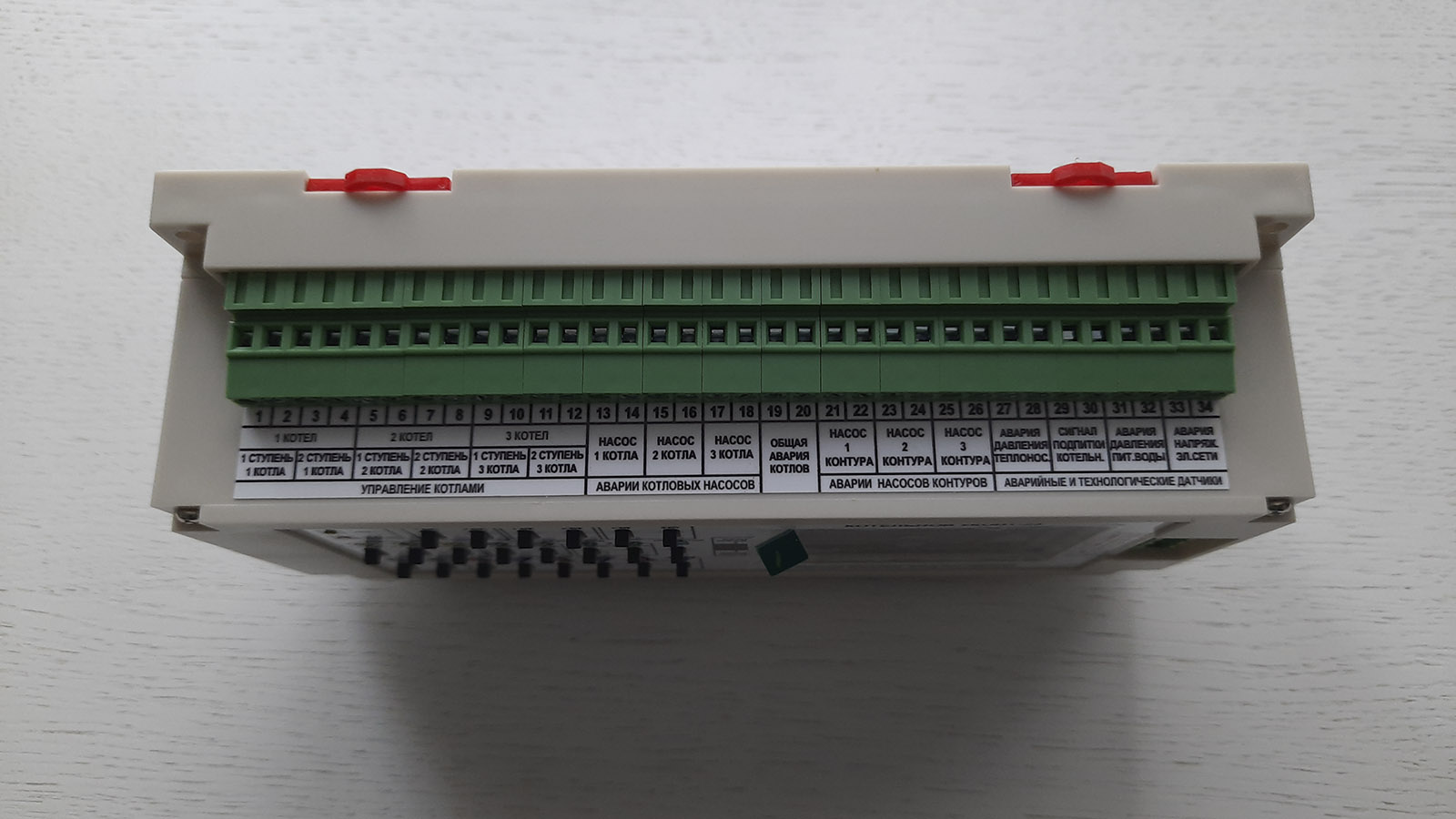

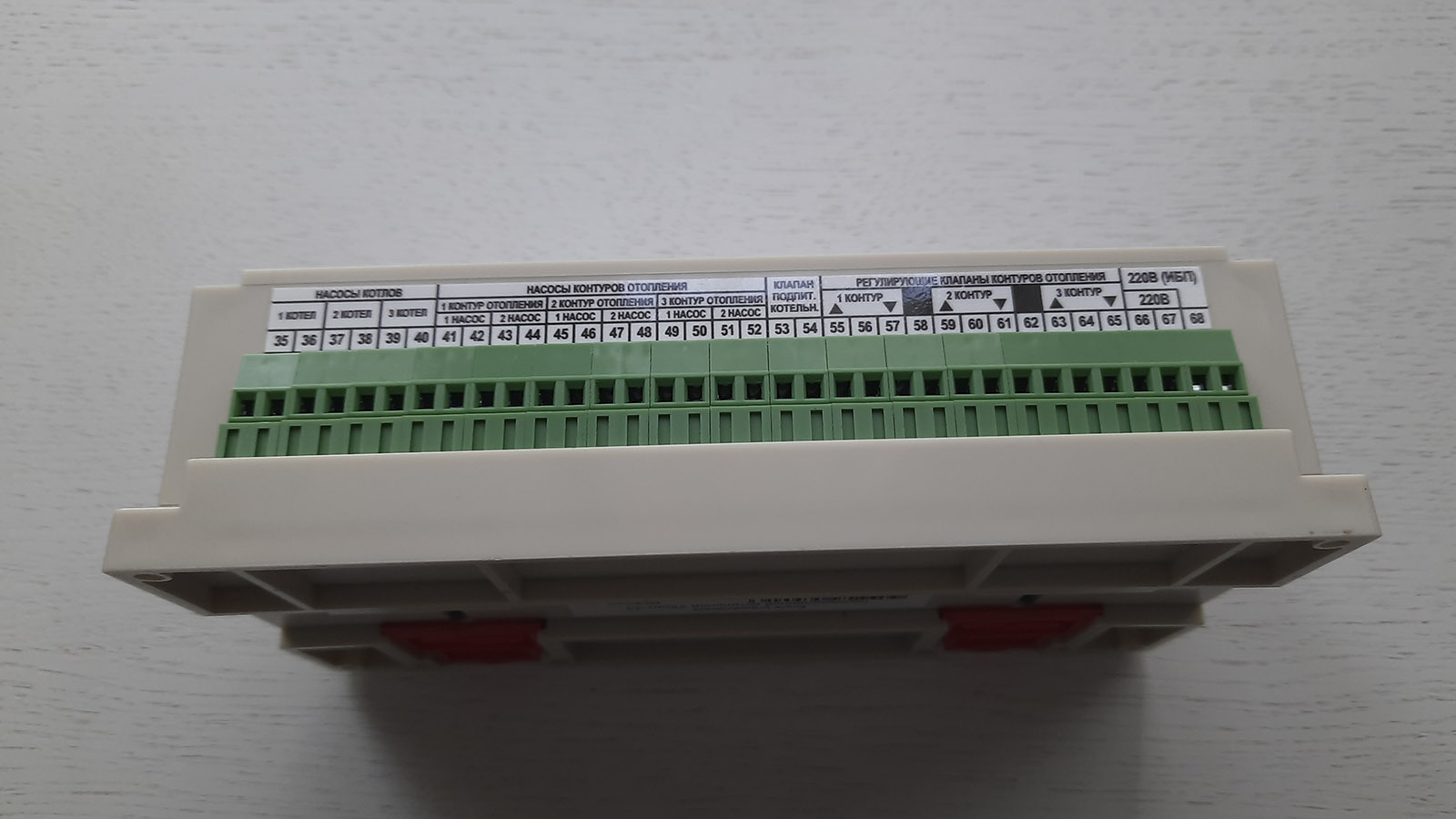

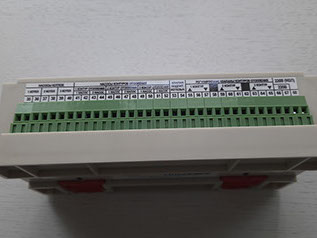

Контроллер управления промышленной котельной "УКонт-23" вид сверху

Предназначен для управления  промышленной котельной с 3 контурами отопления, индивидуальным тепловым пунктом (ИТП) или серьезной котельной частного дома из трех котлов (горелки 1 или 2-х ступенчатые), 3 контуров отопления ( 1 или 2 насоса, двух- или трехходовой клапан или просто насос), клапан подпитки котельной.

К блоку подключаются 11 аварийных и технологических датчиков  (авария котлов, аварии всех насосов, авария давления газа, авария давления теплоносителя, авария давления водопровода, сигнал подпитки).

Остальные датчики безопасности (10 штук) подключаются через блок управления и коммуникации УКонт-ПКС .

Управление происходит по 14 погодозависимым кривым, имеется "летний" режим работы для каждого контура, еженедельная ротация сдвоенных насосов, для каждого контура, 2 суточных изменения температуры (увеличение или понижение) и недельное изменение температуры (увеличение или понижение), и др.

Есть функция слежения за температурой обратки и сепарации котлов при температуре обратки меньше 60 гр.

В комплекте:  6 цифровых датчиков температуры (длина провода 3 п.м.), 2 разъемных клеммы и стилус.

Всем оборудованием можно управлять в ручном режиме непосредственно с блока управления. Дополнительные переключатели и индикаторы работы не нужны!

Для управление котельной через интернет предназначены блок коммуникации и связи УКонт-ПКС и бесплатная программа диспетчеризации "УКонт-Диспо ПРО"





Цена 78 800 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

Автоматика для котлов УКонт-23. Управление котельной с контурами отопления, ГВС и рециркуляции ГВС. Схема котельной под управлением контроллера УКонт-23. (контроллер отопления)
Автоматика (контроллер отопления для промышленной котельной) УКонт-23.

Инструкция контроллера отопления "УКонт-23"

Принципиальная схема №1 промышленной котельной под управлением контроллера отопления "УКонт-23"

Принципиальная схема №2  промышленной котельной под управлением контроллера отопления "УКонт-23"

В новой версии прошивки УКонт-23 появилась программа диагоностики работоспособности блока.ё

НАВЕРХ

Блок коммуникации и связи (диспетчеризации) "УКонт-ПКС"

Диспетчеризация промышленной газовой котельной через интернет.

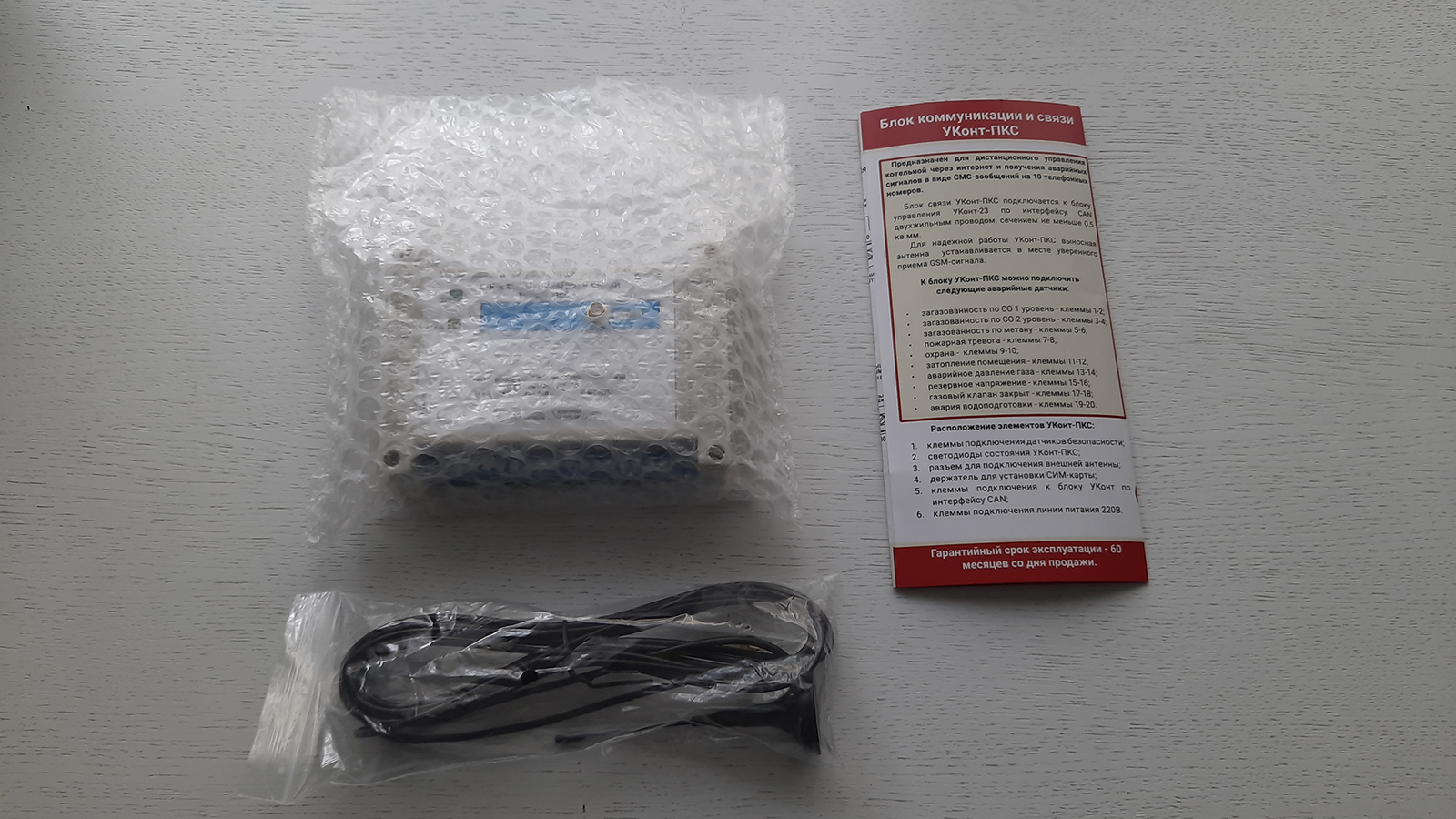

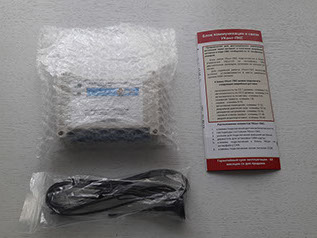

Блок диспетчеризации котельной через интернет "УКонт-ПКС" комплектация

Диспетчеризация промышленной газовой котельной через интернет.

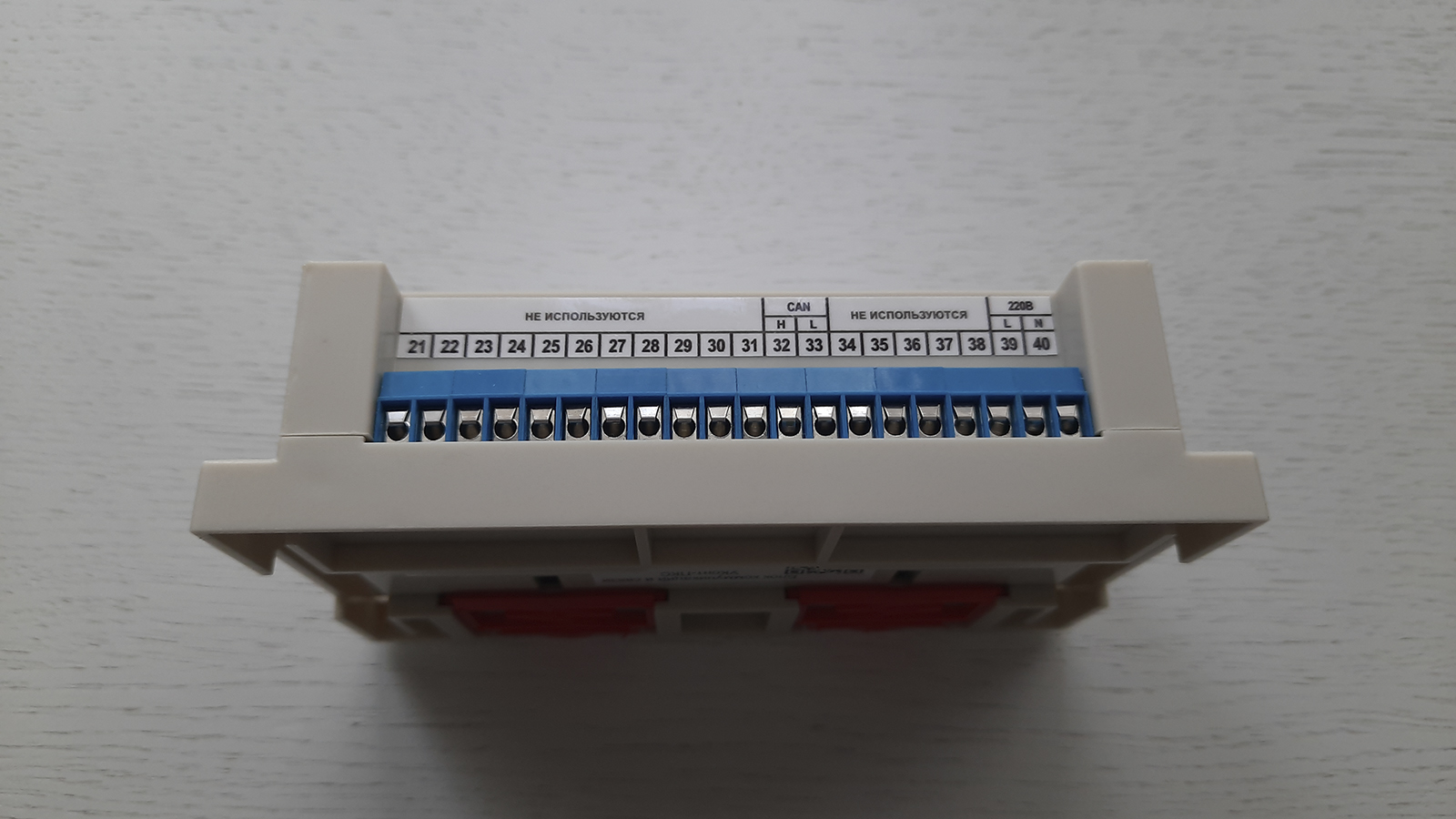

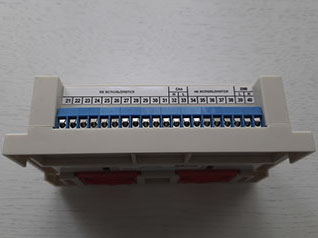

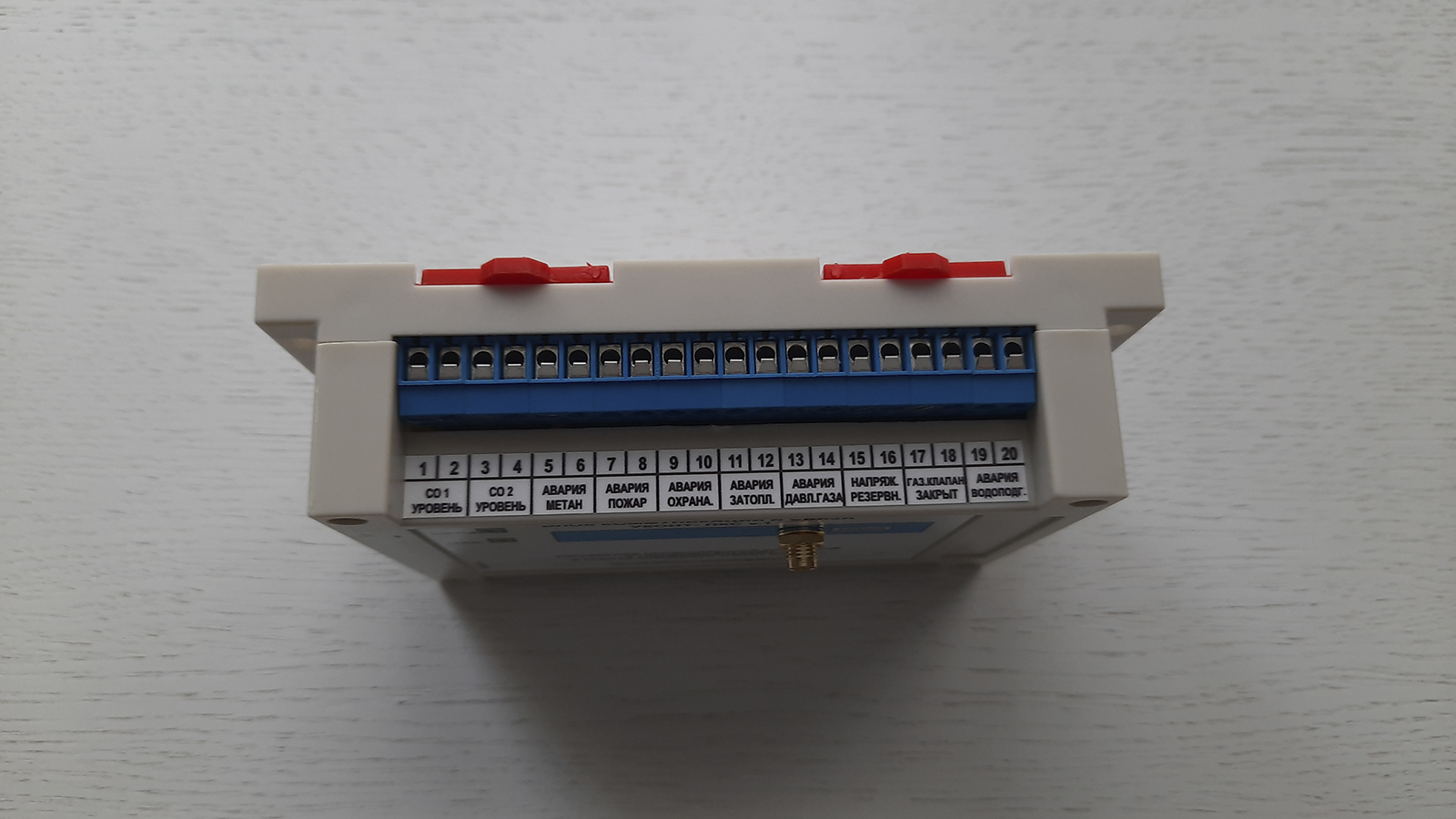

Блок диспетчеризации котельной через интернет "УКонт-ПКС" вид сверху

Диспетчеризация промышленной газовой котельной через интернет.

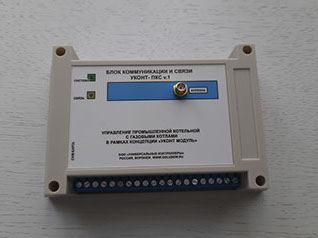

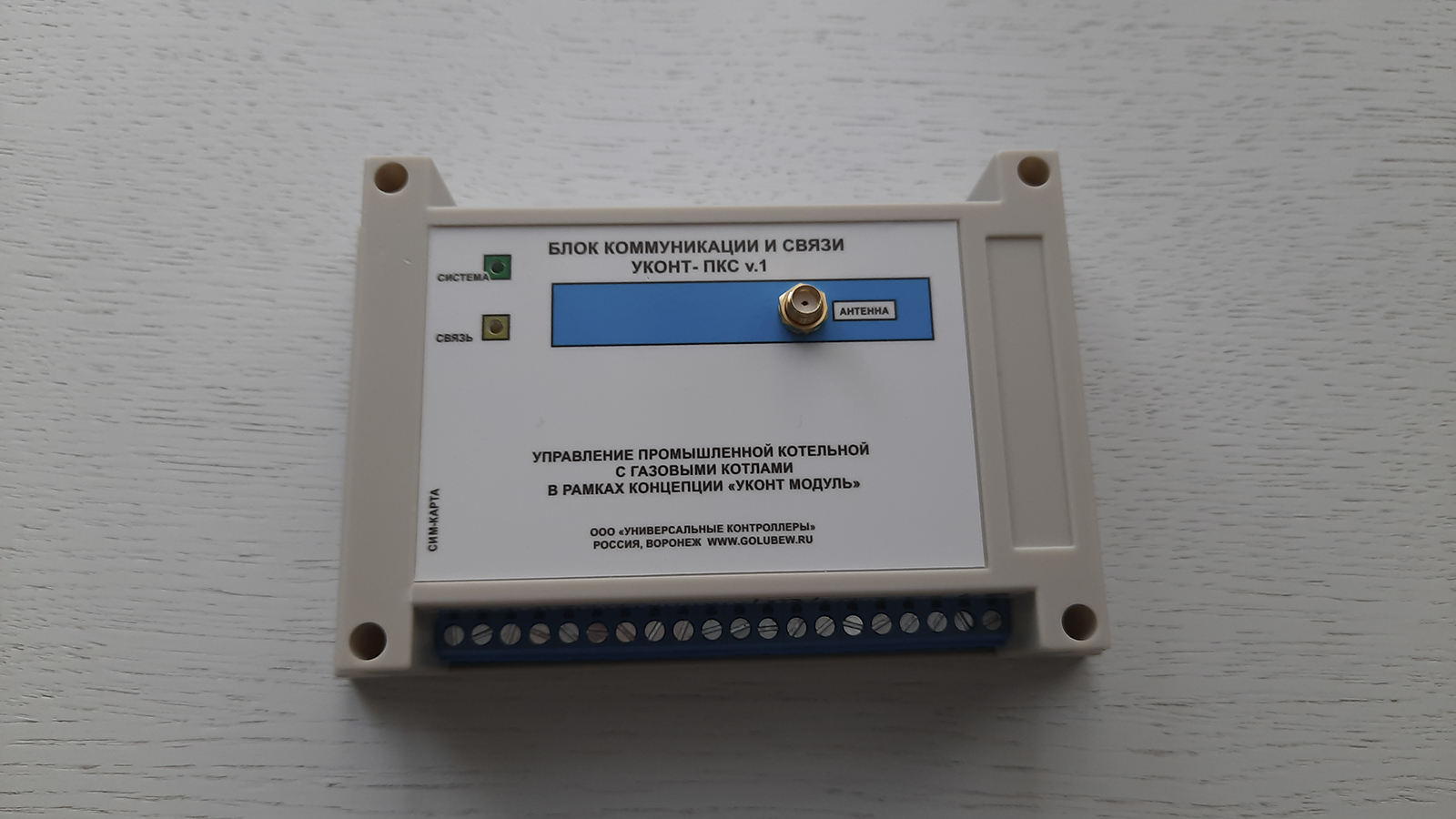

Блок диспетчеризации котельной через интернет "УКонт-ПКС" вид спереди

Диспетчеризация промышленной газовой котельной через интернет.

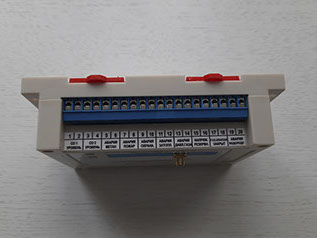

Блок диспетчеризации котельной через интернет "УКонт-ПКС" вид снизу

Предназначен для дистанционного управления (диспетчеризации)  промышленной котельной на котлах с любым видом топлива в рамках концепции "УКонт модуль".  В зависимости от топлива котельной выбирается версия УКонт-ПКС.

Сейчас есть 2 версии, версия v.1 для котельной на газовых котлах, версия v.2 для котельных на пеллетах (в разработке).

Отличие версий в том, что к v.1  подключаются датчики безопасности газовой котельной, к  версии v.2 датчики котельной на пеллетах.

Например, датчик загазованности по метану необходим только в котельной с газовыми котлами. Поэтому его можно подключить только к "УКонт-ПКС" v.1. При срабатывании этого датчика, блок диспетчеризации передает аварийный сигнал на диспетчерский компьютер (используя ПО "УКонт-Диспо ПРО") и также, дает команду блоку "УКонт-23" остановить все оборудование в котельной. Полный список сигналов блока "УКонт-ПКС" v.1

А датчик минимального уровня пеллет, нужен только в котельной, где котлы работают на этих самых пеллетах. Все необходимые входы для сигналов, технологические и аварийные, есть в версии v.2 блока "УКонт-ПКС". Полный список сигналов  блока "УКонт-ПКС" v.2



В наших планах выпуск блоков диспетчеризации, заточенных под работу с различными типами котельных (на жидком топливе, угле, сжиженном газе и пр.)





Цена 19 600 руб. без НДС

(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

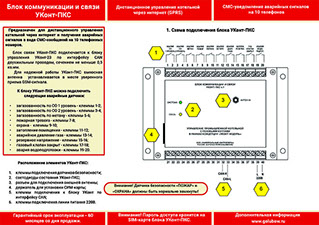

Инструкция блока диспетчеризации котельной через интернет "УКонт-ПКС" вид снизу

НАВЕРХ

Термостатические пульты управления котлом серии "УКонт-Термо"

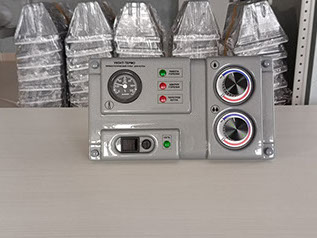

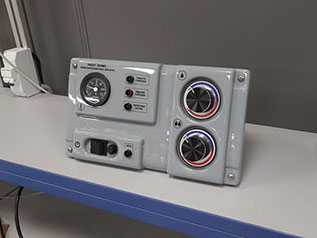

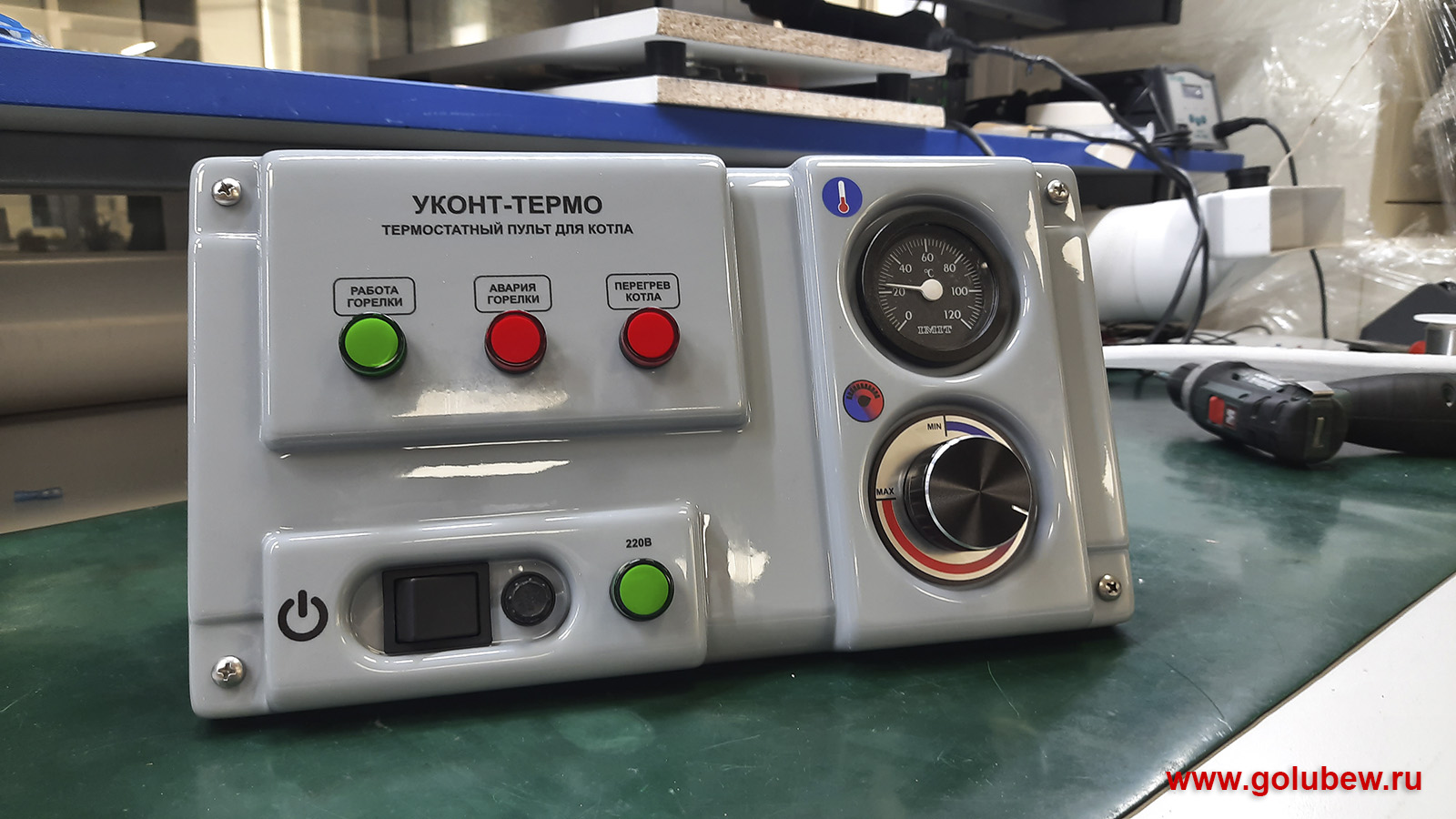

"Стандартный пульт УКонт-Термо", капиллярные трубки 3000 мм

Пульт управления котлом и горелкой УКонт-Термо. Пульт управления котлом и горелкой УКонт-Термо.

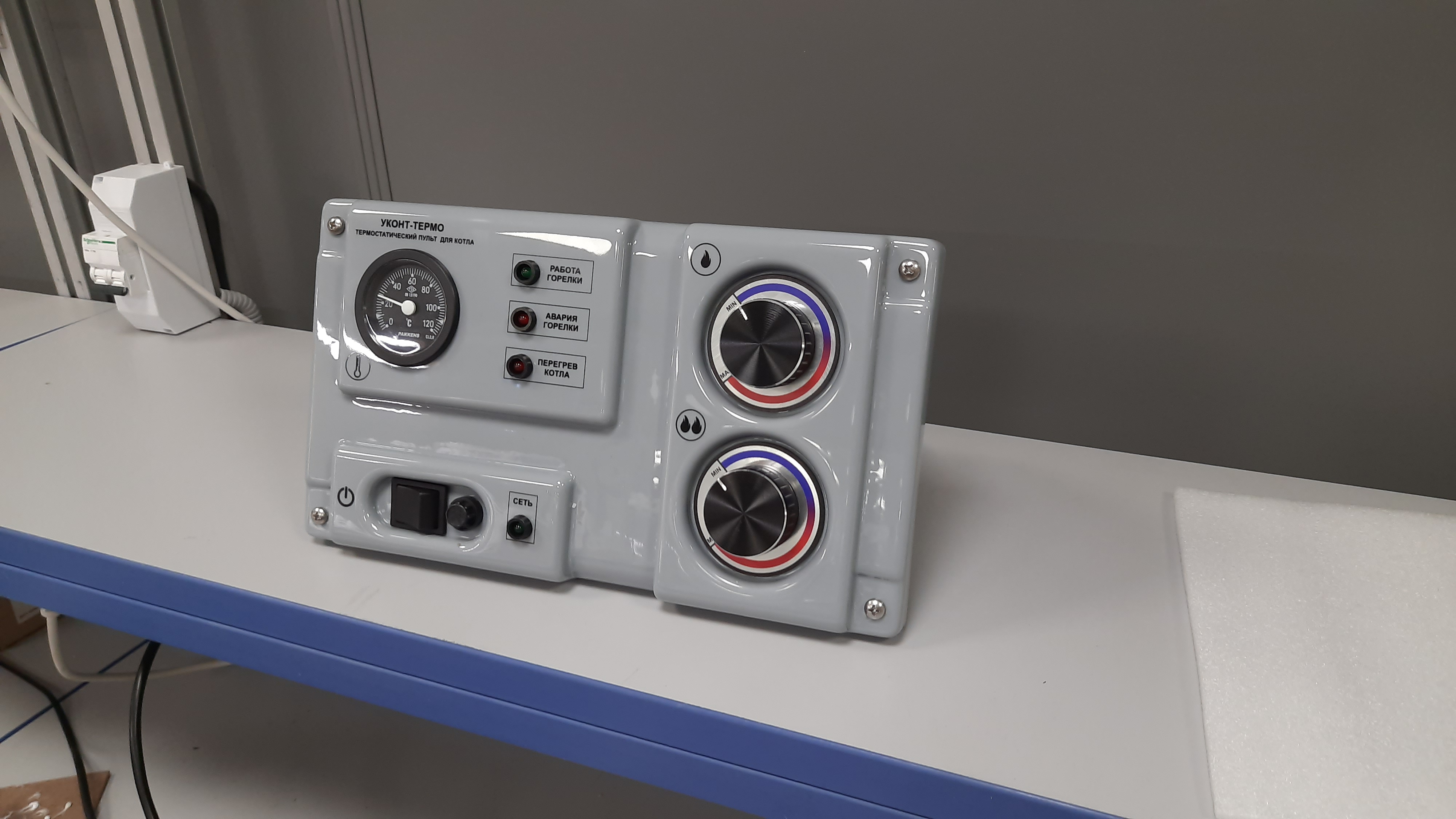

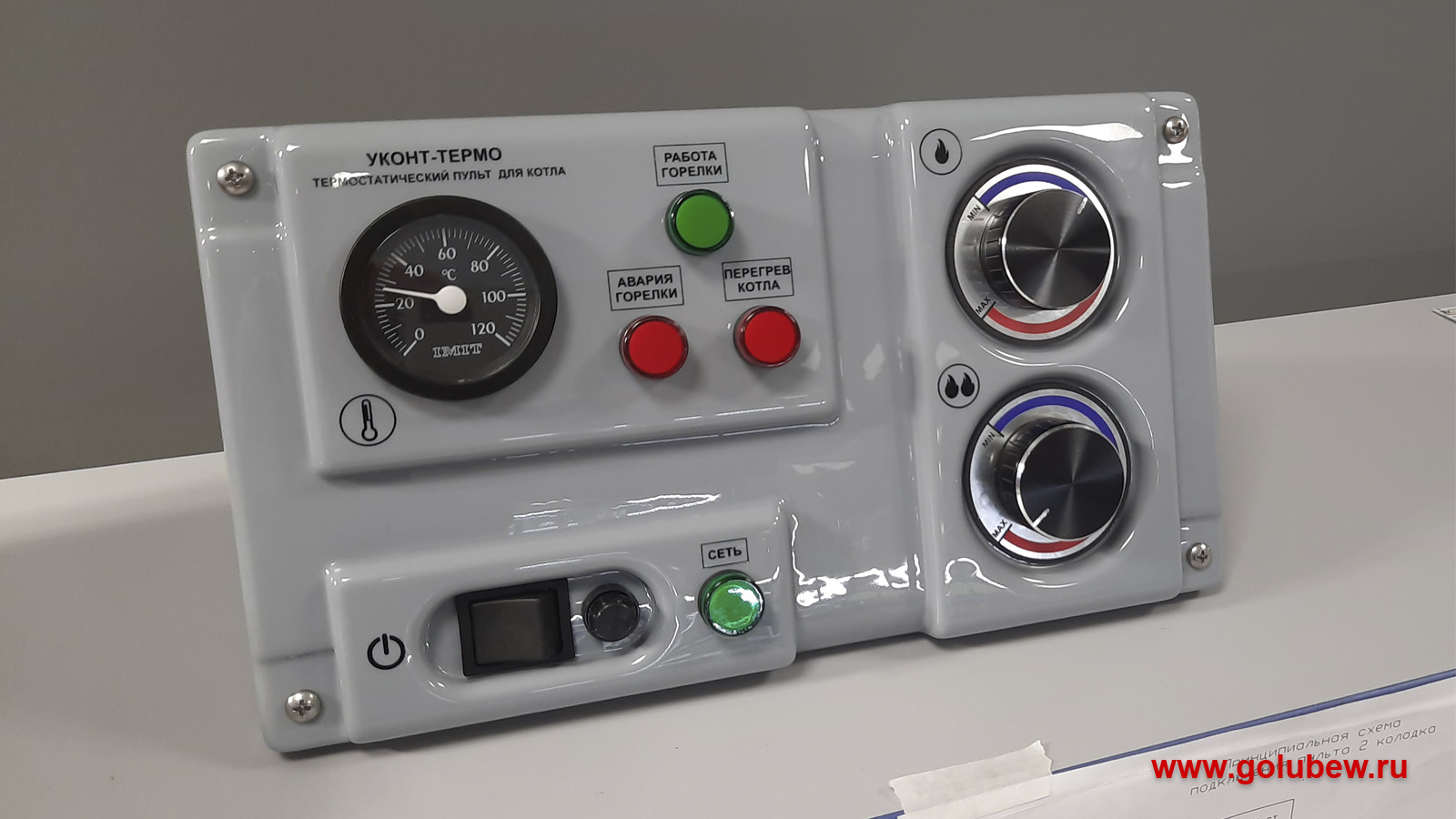

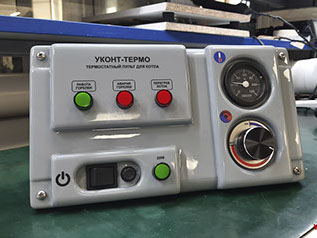

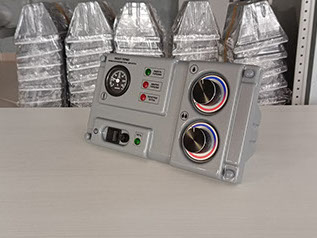

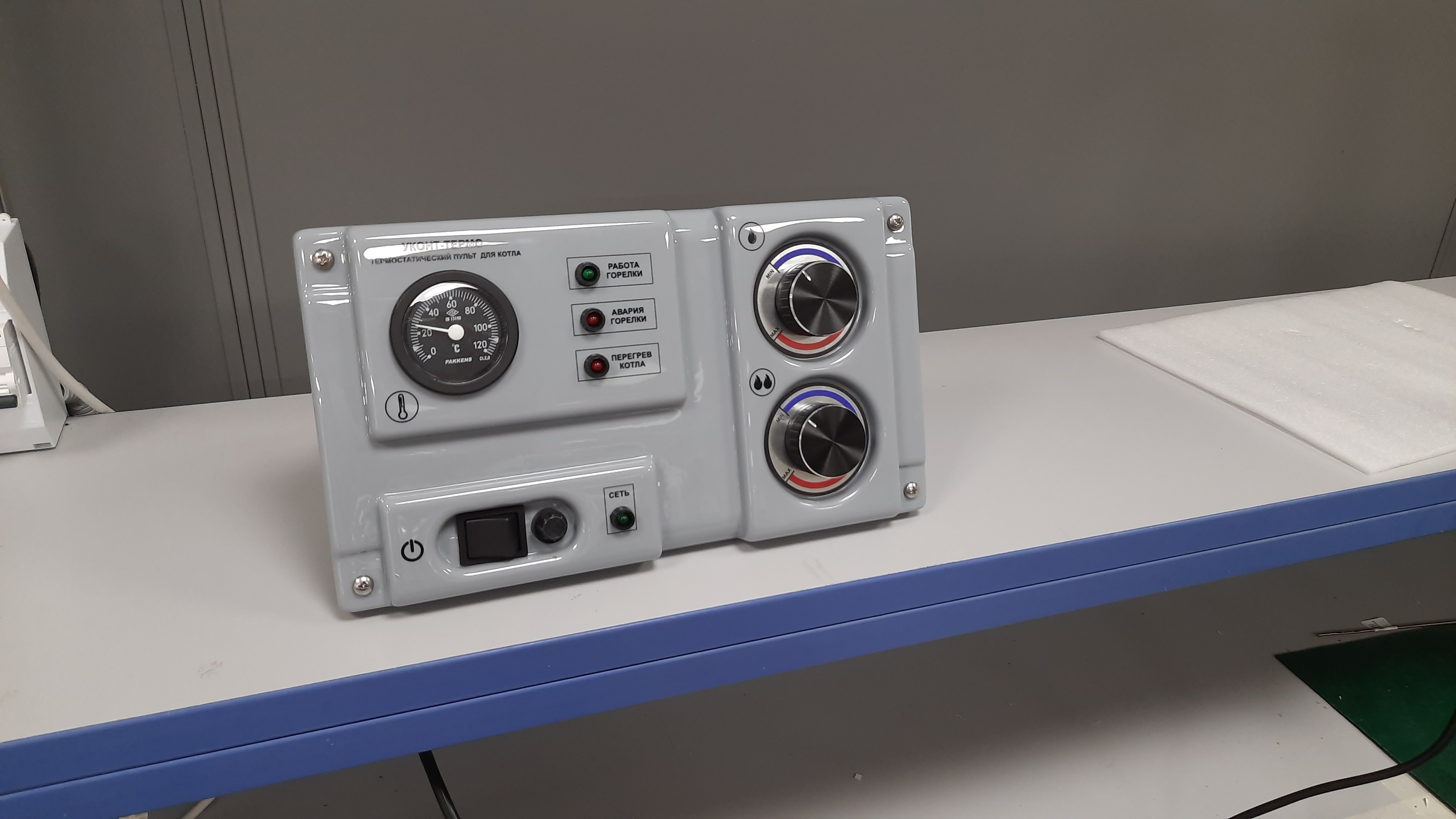

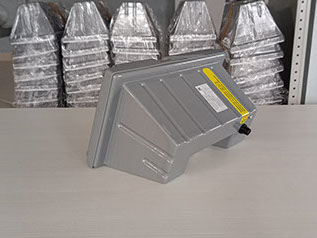

Термостатический пульт управления котлом "УКонт-Термо" с новым дизайном передней панели.

В продаже с ноября 2022 года

Пульт управления котлом и горелкой УКонт-Термо. Пульт управления котлом и горелкой УКонт-Термо.

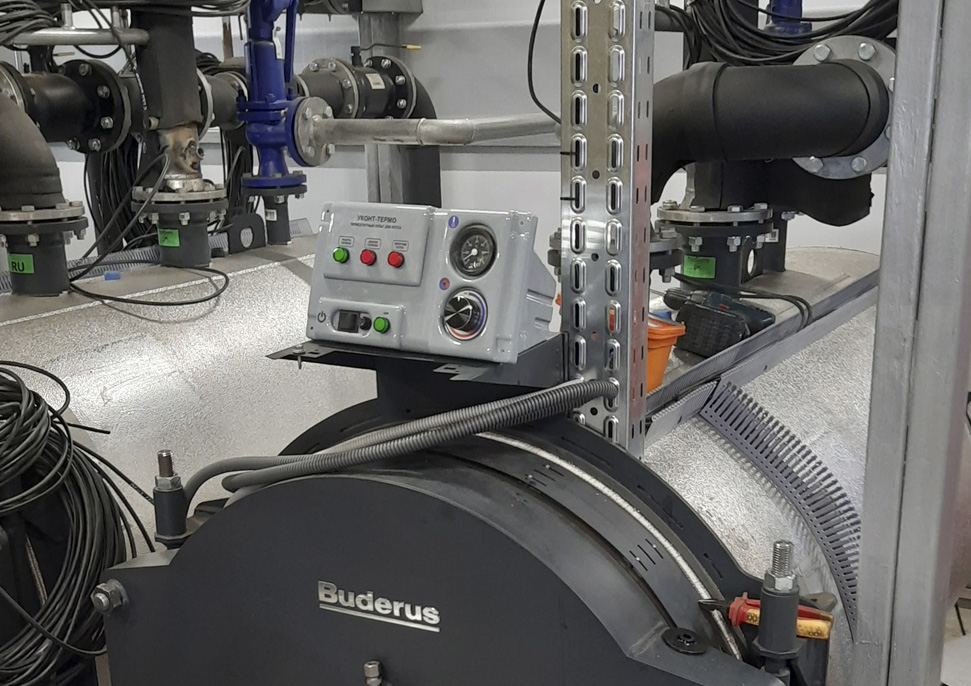

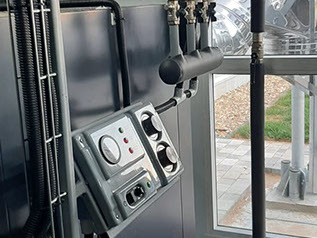

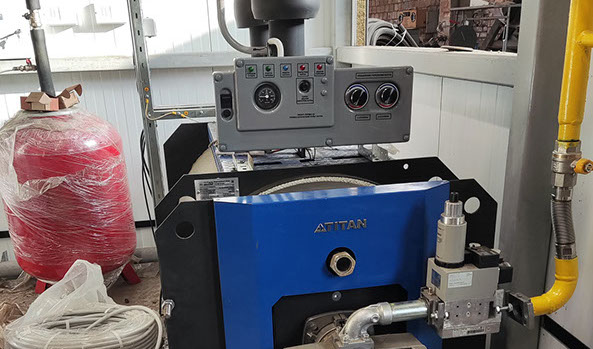

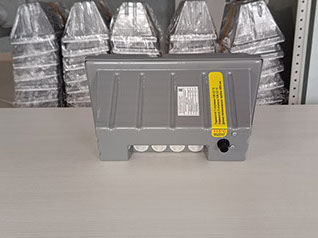

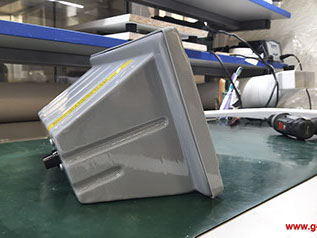

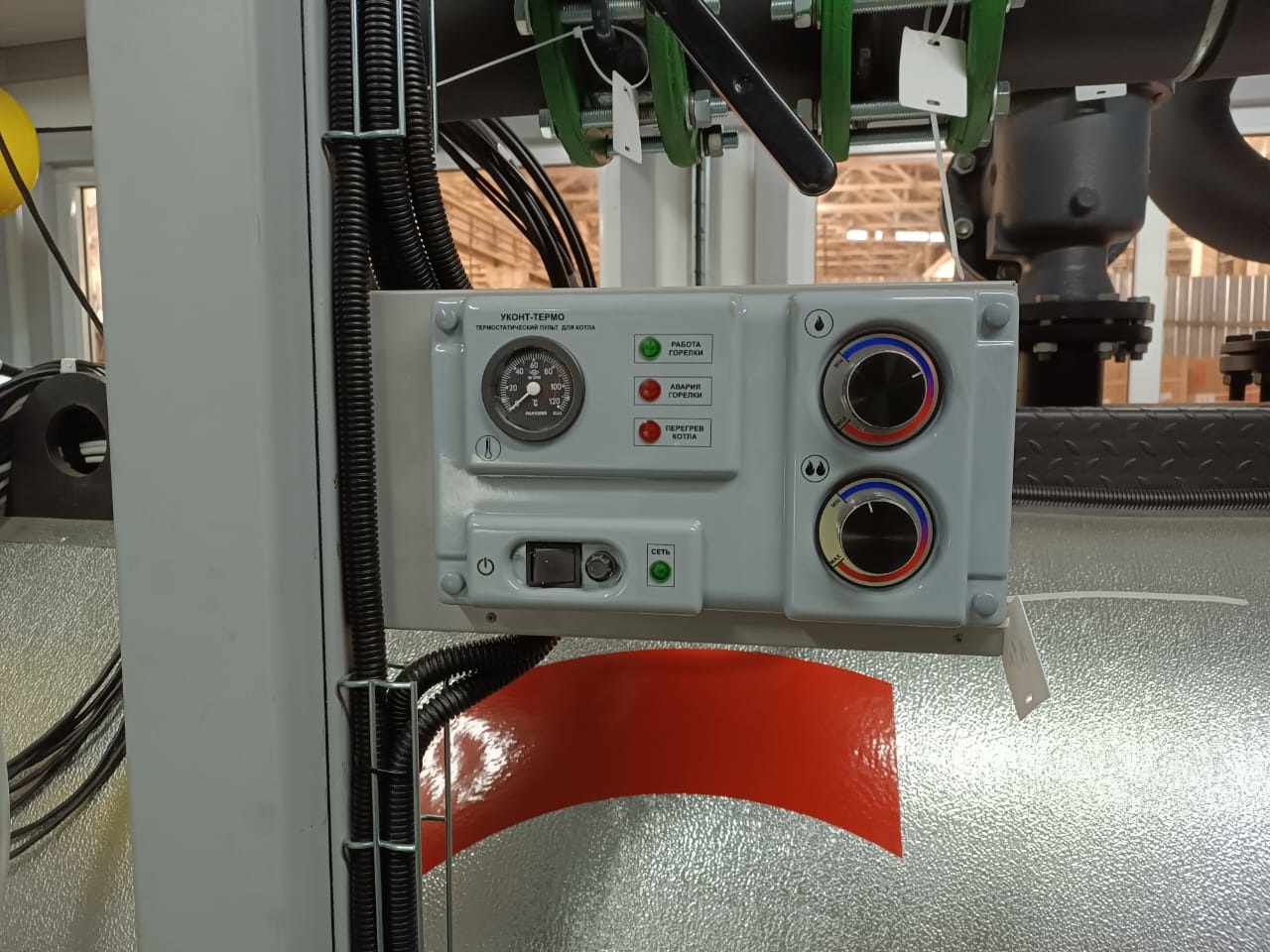

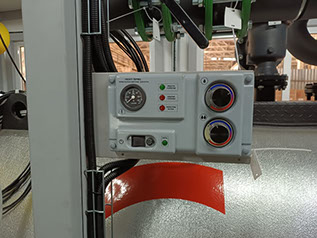

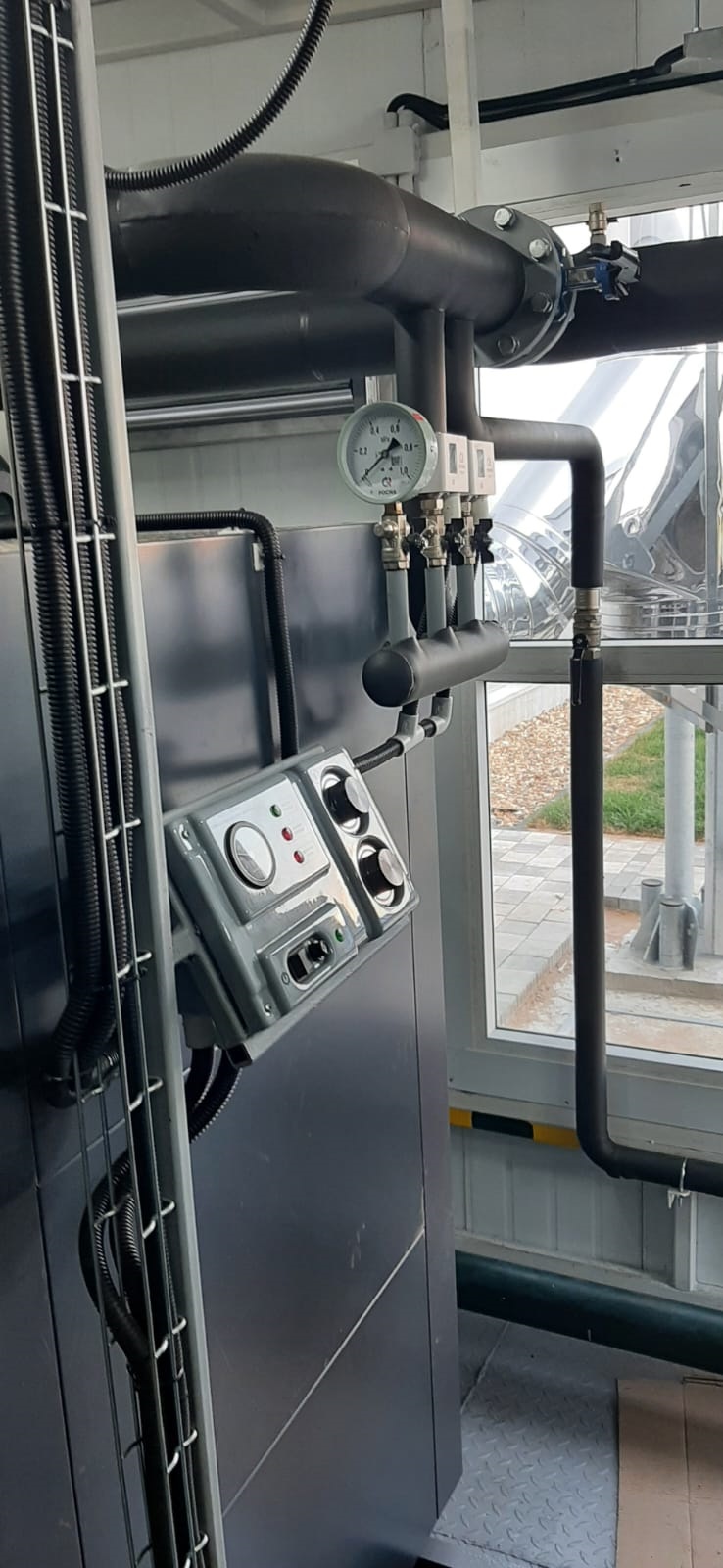

Термостатический пульт управления котлом "УКонт-Термо" вариант установки на котел

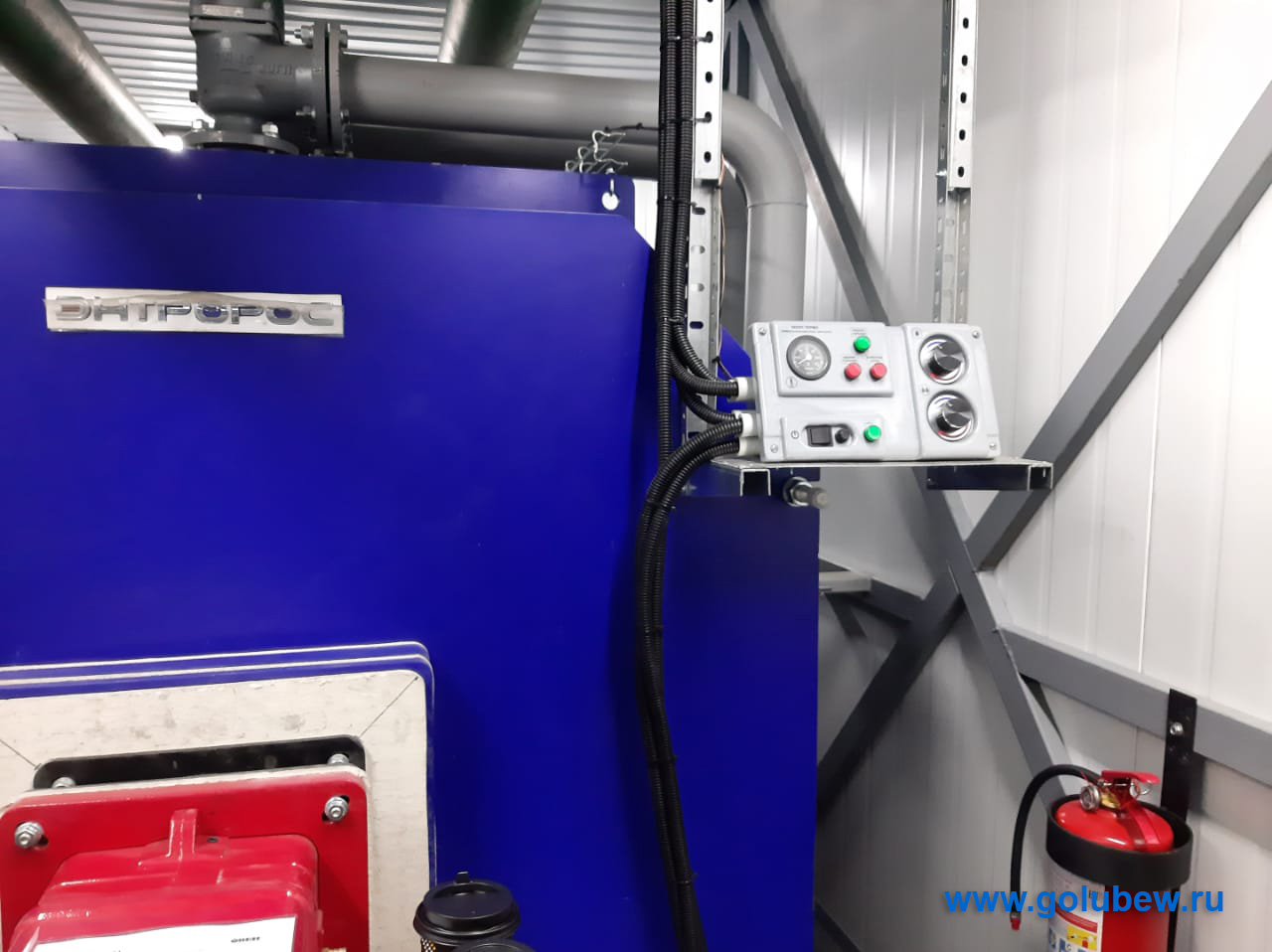

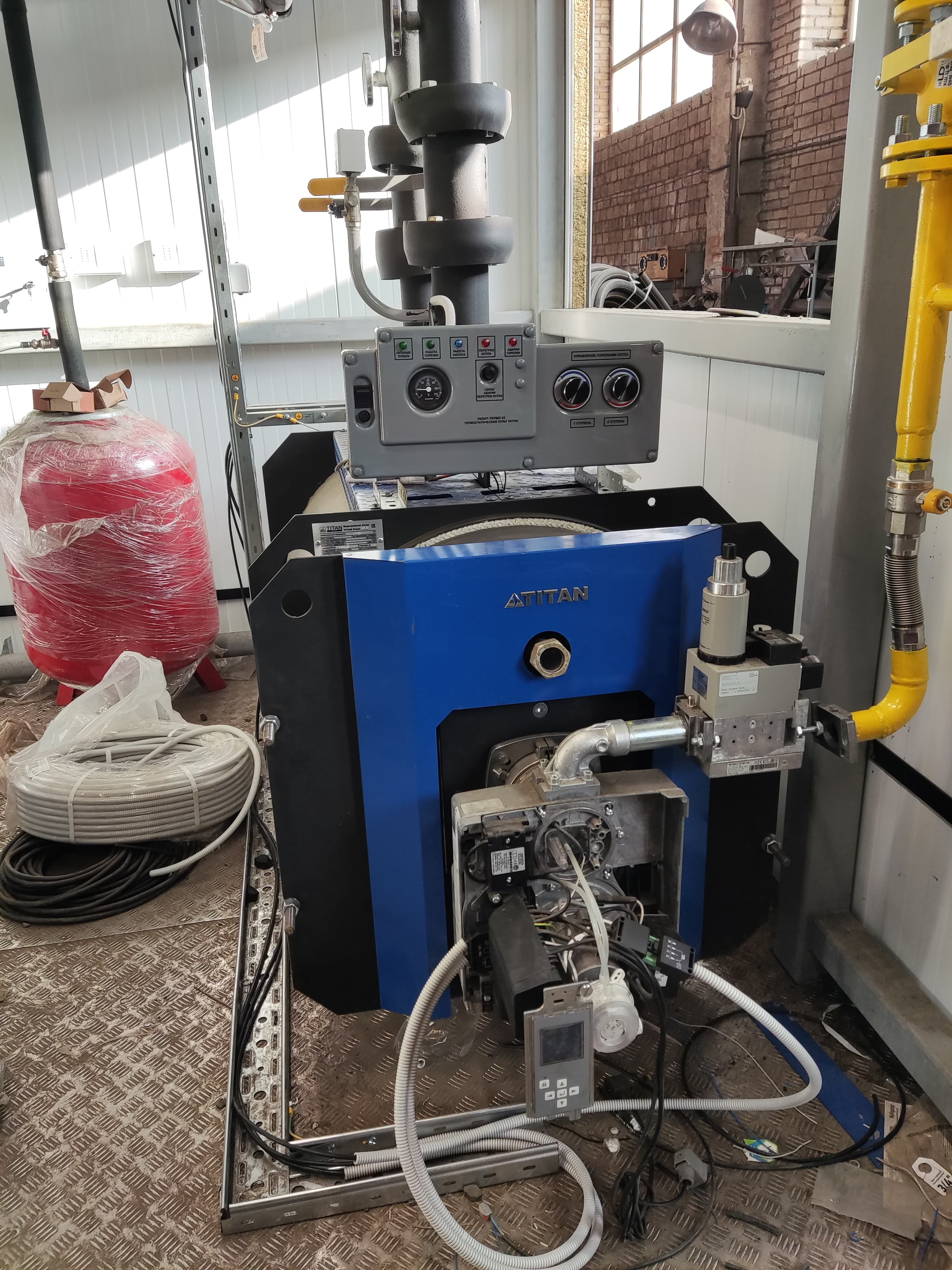

Термостатический пульт управления котлом "УКонт-Термо" вариант установки на котел

Основные возможности пульта "УКонт-Термо"



  • управление одно- или двухступенчатой горелкой котлов на газовом или жидком топливе;
  • блокировка горелки при достижении заданной  температуры перегрева котла (110, 115, 120, 125, 130 градусов в зависимости от модификации пульта);
  • блокировка горелки при подключении внешнего блокирующего устройства (реле давления и пр.);
  • подача светового сигнала при блокировке котла по перегреву или получении аварийного сигнала с горелки;
  • индикация работы горелки;
  • индикация температуры подачи котла;
  • возможность подключения к пульту внешней системы управления горелкой (автоматики);
  • возможность подключения к пульту счетчика времени работы горелки;
  • выдача сигналов аварий (блокировке котла по перегреву или получении аварийного сигнала с горелки) для внешних сигнализирующих устройств;
  • максимальная ремонтопригодность;
  • качественные комплектующие;
  • срок службы светодиодных индикаторов не менее 30 000 часов.





Цена стандартного пульта "УКонт-Термо" с капиллярными трубками 3000 мм  28 600 руб. без НДС



Цена стандартного пульта "УКонт-Термо." с капиллярными трубками 1500 мм  24 600 руб. без НДС



(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

Пульт управления котлом и горелкой УКонт-Термо. Термостатический пульт управления котлом и горелкой УКонт-Термо. Пульт управления котлом.

Термостатический пульт управления котлом "УКонт-Термо" старый дизайн

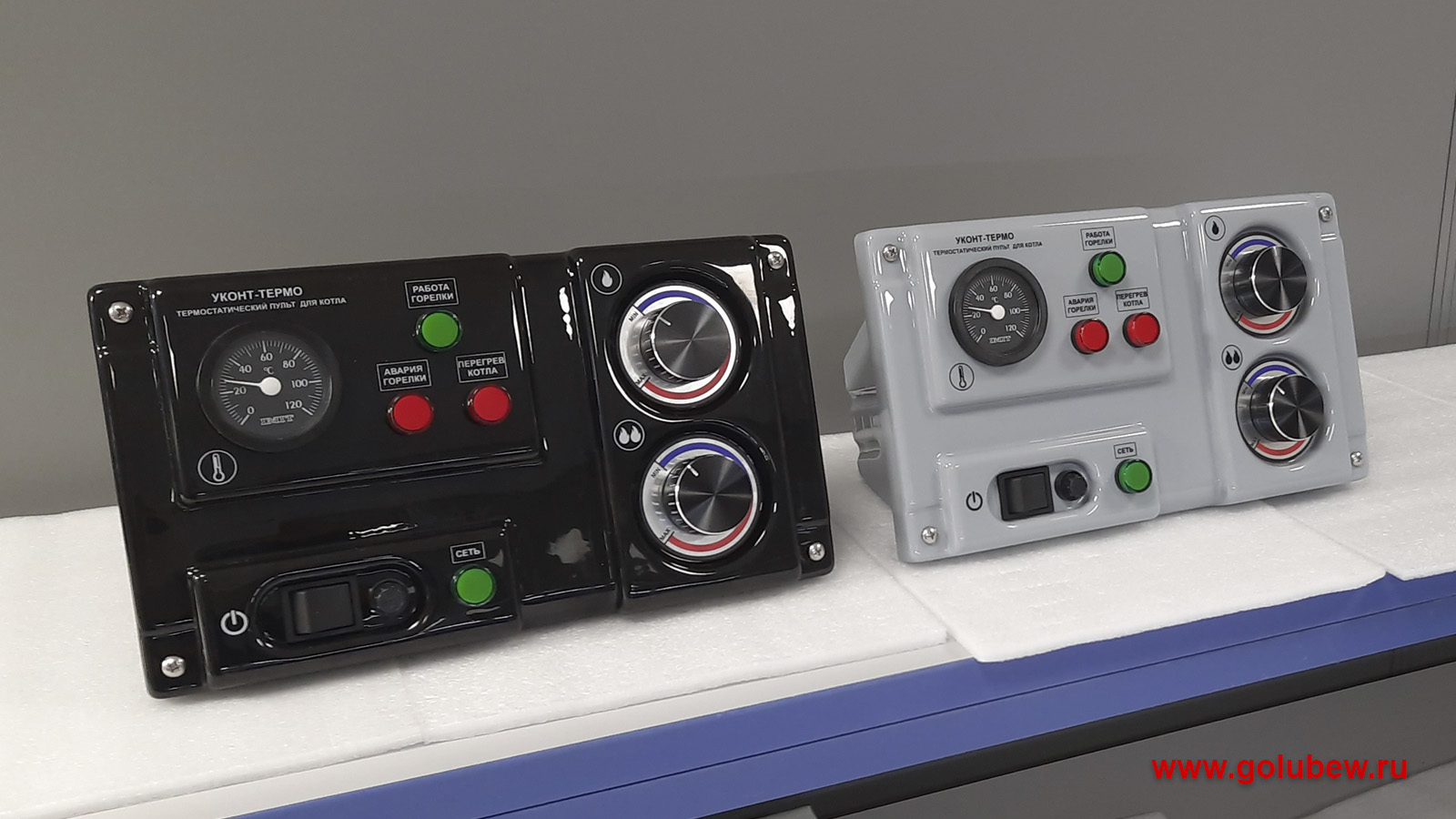

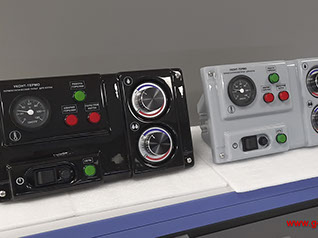

Термостатический пульт управления котлом "УКонт-Термо" в сером и черном исполнении

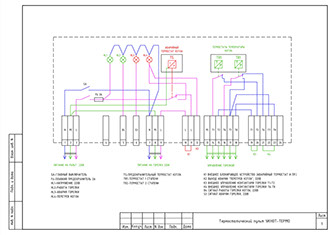

Термостатический пульт управления котлом "УКонт-Термо" принципиальная схема

Пульт "УКонт-Термо" со сдвоенным термостатом,

капиллярные трубки 1500 мм

Пульт управления котлом и горелкой УКонт-Термо. Пульт управления котлом и горелкой УКонт-Термо.

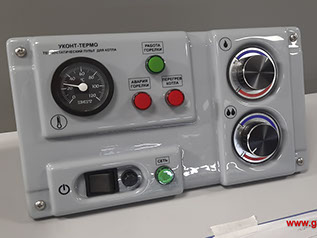

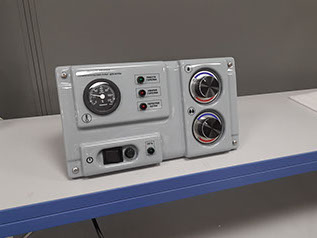

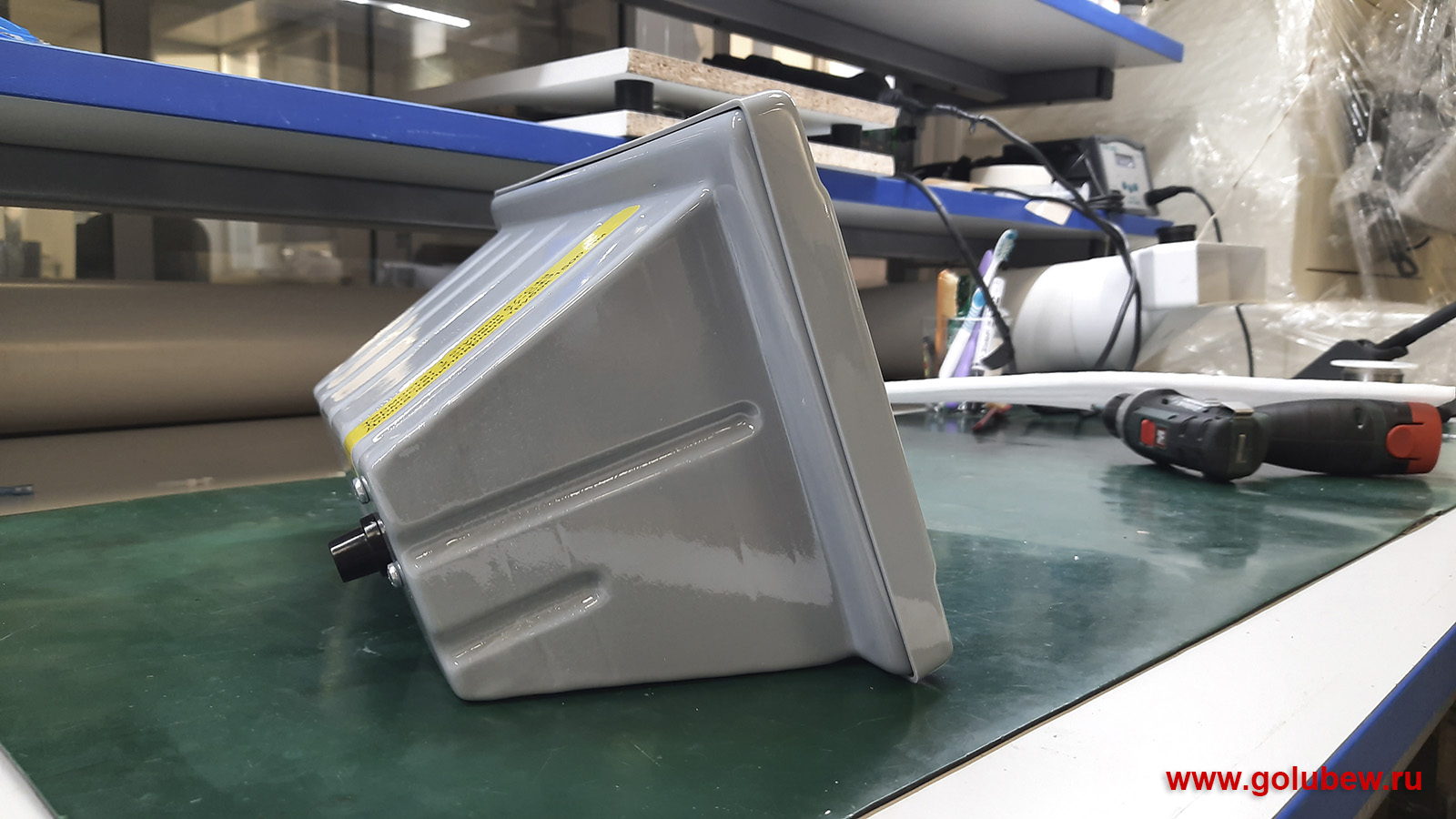

Термостатический пульт управления котлом "УКонт-Термо" версия 2, вид спереди

Термостатический пульт управления котлом "УКонт-Термо" версия 2, вид сбоку

Для чего нужен сдвоенный термостат?

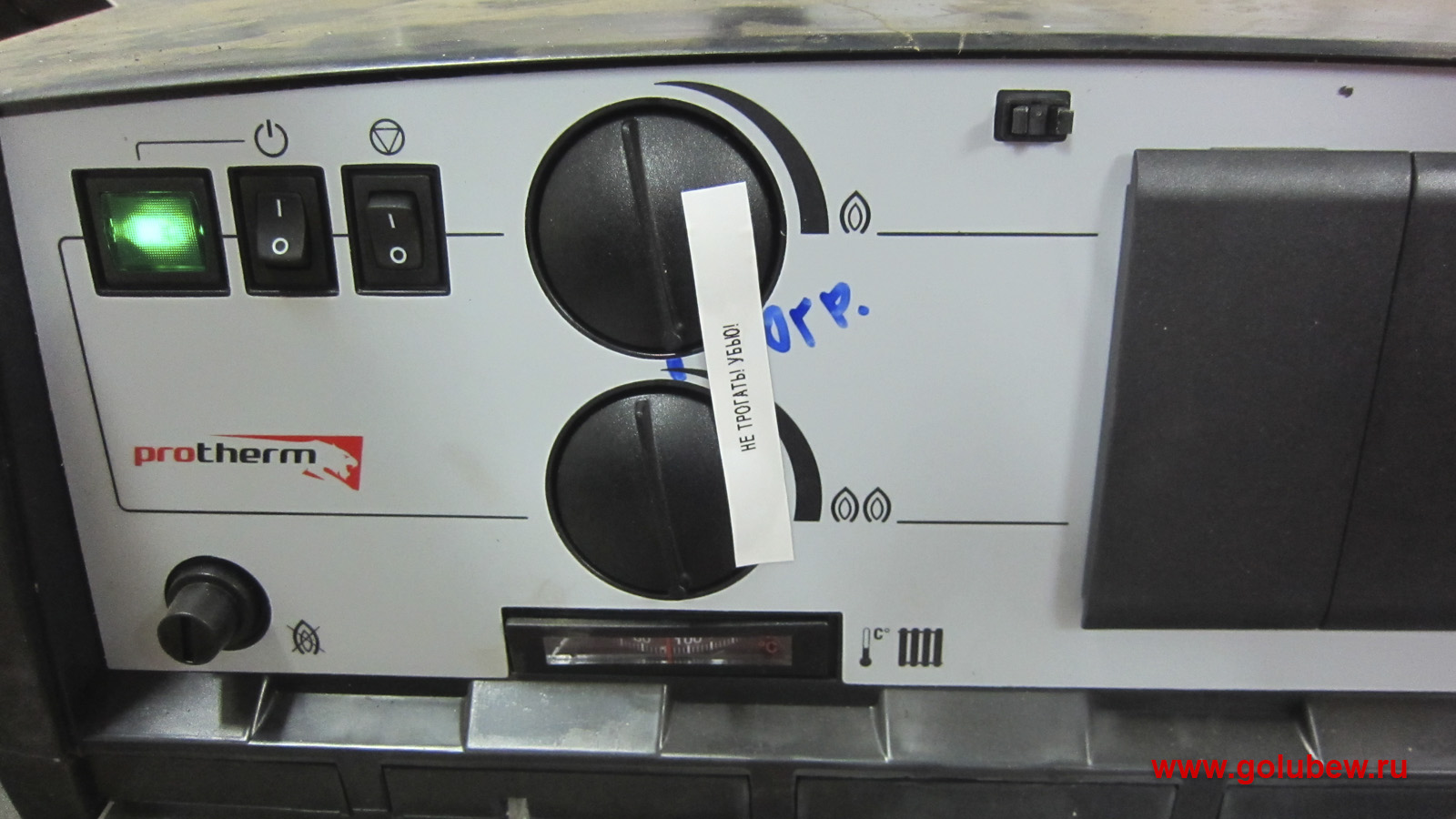

 Иногда, из-за некомпетентности обслуживающего персонала, пульт настраивают таким образом, что первая ступень горелки отключается раньше второй ступени. Т.е. горелка работает неправильно. Приходится фиксировать расположение ручек термостатов!

 При применении пульта с сдвоенным термостатом, такое не произойдет. Всегда первой будет отключаться 2 ступень, а потом, через 10 градусов, 1 ступень.





Цена пульта "УКонт-Термо" с сдвоенным термостатом и капиллярными трубками 1500 мм  22 600 руб. без НДС



(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

Пульт управления котлом настройка

Термостатический пульт управления котлом "УКонт-Термо" инструкция

Пульт управления котлом и горелкой УКонт-Термо.

Термостатический пульт управления котлом "УКонт-Термо" презентация

Как правильно подобрать и подключить термостатический пульт котла?



 Термостатический пульт котла можно подключить тремя разными способами.



  • горелкой котла управляет только термостатический пульт.  Внешней автоматики нет. В данном случае, контакты горелки Т1, Т2, Т6, Т8 подключаются непосредственно к аналогичным контактам термостатического пульта. Также, контакты с горелки B4 (работа горелки)  и S3 (авария горелки) подключаются к аналогичным контакта пульта. Также, к пульту можно подключить зуммер при блокировке котла по перегреву, в дополнение к сигнальным индикаторам. Кроме этого, к пульту можно подключить внешний аварийный датчик давления теплоносителя в котле, при срабатывании которого котел аварийно остановится;
  • внешняя автоматика управления котом (например, работа котлов в каскаде) подключается между горелкой и термостатическим пультом. Например, внешняя автоматика настроена на поддержание температуры в котловом каскаде 95 градусов. Это значить, что температура котла может достигать 100 градусов при выбеге котла. В данном случае, аварийный термостат пульта настраивается на 110 градусов, а термостаты 1 и 2  ступеней настраиваются на 105 градусов. Т.е. они играют роль второго аварийного термостата, только не блокирующие работу горелки. Если по какой-то причине, внешняя автоматика выйдет из строя, котел будет продолжать работать под управлением термостатного котла. После получения сигнала о выходе из строя внешней автоматики, необходимо настроить уставки термостатов 1 и 2 ступеней для работы котла в рабочем режиме, в нашем случае это 95 градусов;
  • внешняя автоматика управления котом (например, работа котлов в каскаде) подключается напрямую к горелке через многоконтактный переключатель. Это работа в автоматическом режиме. Пульт котла, за исключением аварийного термостата и внешнего аварийного датчика (например давления), также подключается к горелке через многоконтактный переключатель. Это аварийный режим работы котла. В этот режим котел переводится вручную с помощью переключателя в случае неисправности внешней автоматики.

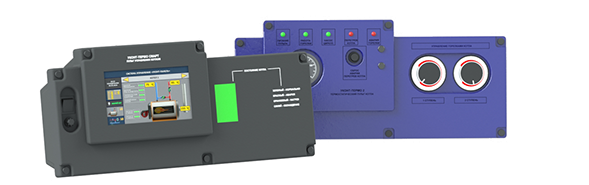

Предлагаем изготовление термостатических пультов для котлов под конкретные требования Заказчика! Температурные режимы, длина капиллярных трубок, цвет корпуса, нанесение логотипа предприятия, установка в пульт дополнительных средств оповещения (например зуммер 80 Дб) и многое другое!

НАВЕРХ

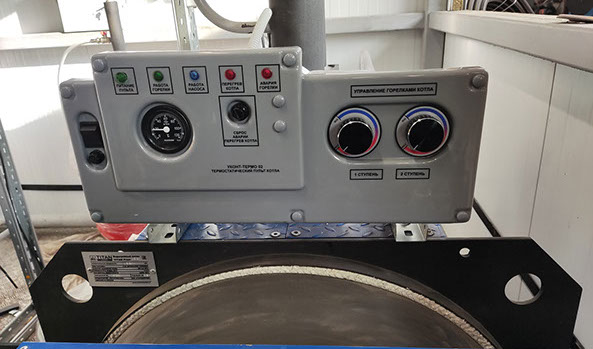

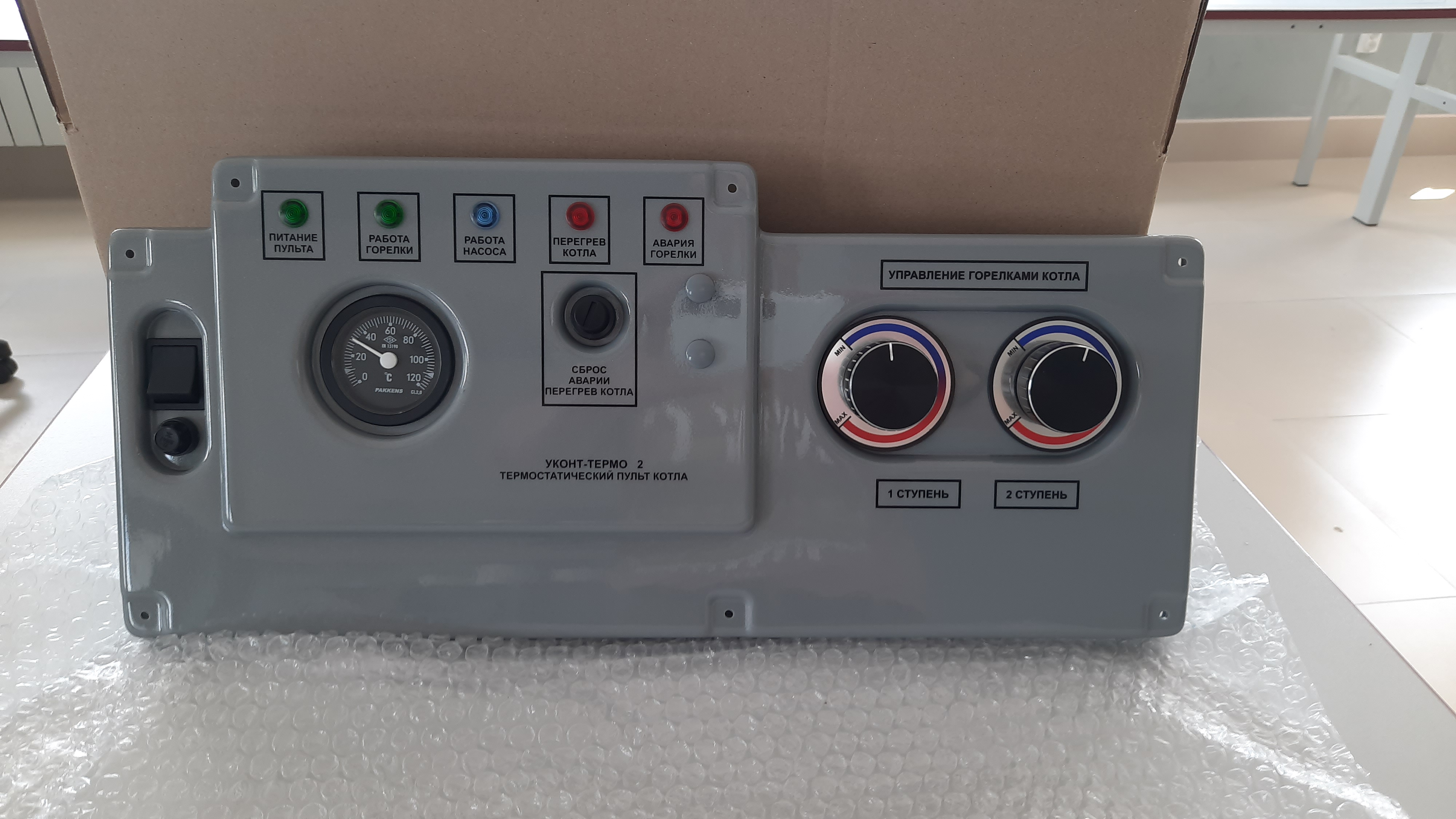

Термостатический пульт  "УКонт-Термо 2" с термостатом рециркуляционного насоса

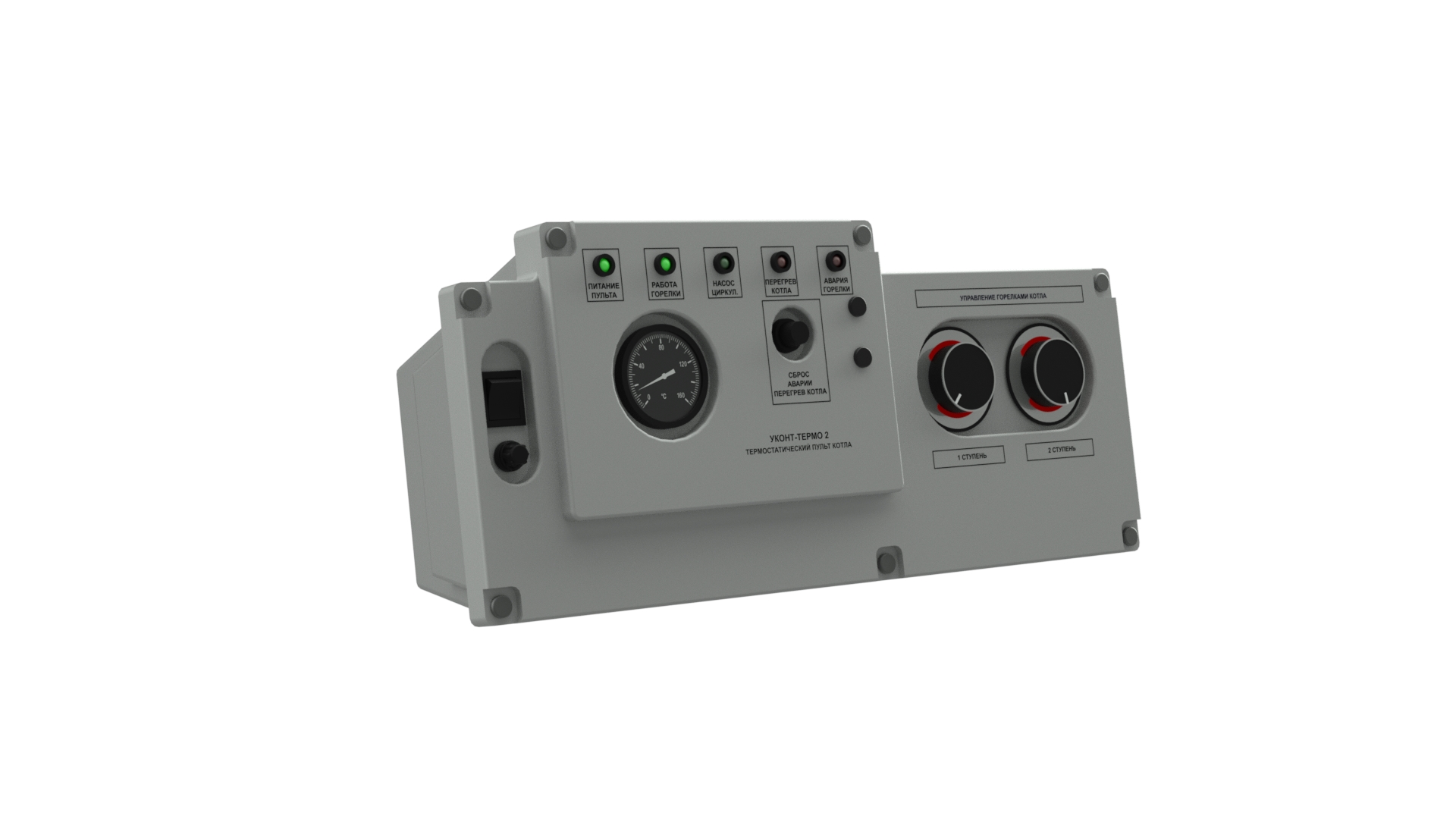

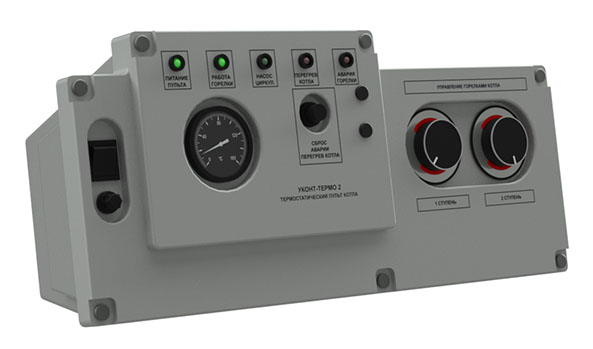

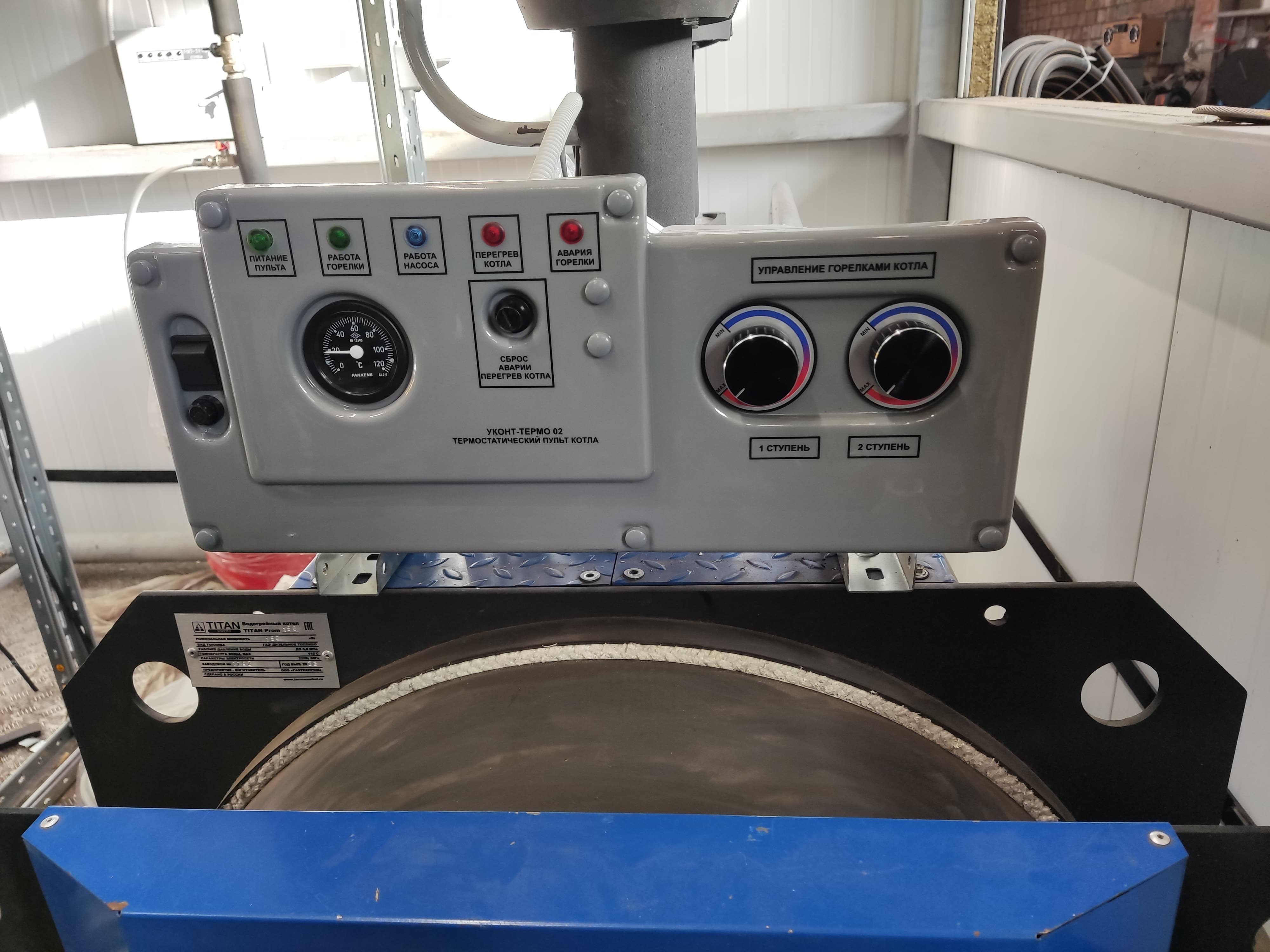

Термостатический пульт управления котлом "УКонт-Термо 2" 3D модель

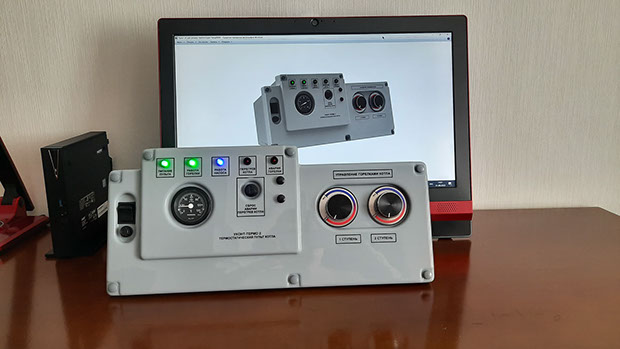

Термостатический пульт управления котлом "УКонт-Термо 2" и 3D модель

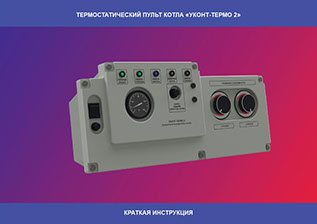

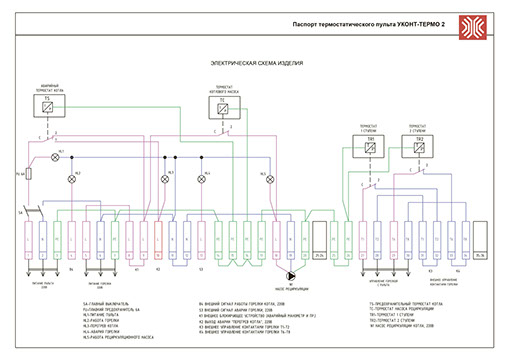

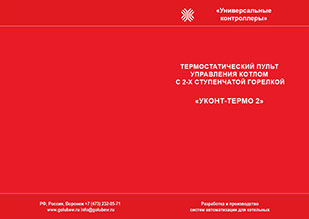

Пульт управления котлом и горелкой УКонт-Термо 2 Инструкция термостатического пульта УКонт-Термо 2

Основные возможности пульта "УКонт-Термо 2"



  •  управление одно- или двухступенчатой горелкой котла на газовом или жидком топливе;
  • блокировка горелки при достижении заданной температуры перегрева котла (110-130 градусов в зависимости от модификации пульта);
  • блокировка горелки при подключении внешнего блокирующего устройства (реле давления и пр.,);
  • подача светового сигнала при блокировке котла по перегреву или получении аварийного сигнала с горелки;
  • индикация работы горелки;
  • индикация температуры подачи котла;
  • подключение насоса рециркуляции котла для поддержания минимальной температуры обратной линии 60 гр.;
  • индикация работы насоса рециркуляции;
  • возможность подключения к пульту внешней системы управления горелкой (автоматики);
  • возможность подключения к пульту счетчика времени работы горелки;
  • выдача сигналов аварий (блокировке котла по перегреву или получении аварийного сигнала с горелки) для внешних сигнализирующих устройств;
  • максимальная ремонтопригодность;
  • качественные комплектующие;
  • срок службы светодиодных индикаторов не менее 30 000 часов.





Цена пульта "УКонт-Термо 2" с капиллярными трубками 3000 мм

32 600 руб. без НДС



(НДС не исчисляется в связи с тем, что продавец является налогоплательщиком УСН)

Схема подключения оборудования к термостатическому пульту УКонт-Термо 2

Электрическая схема термостатического пульта УКонт-Термо 2

Термостатический пульт управления котлом "УКонт-Термо 2" презентация

Термостатический пульт управления котлом "УКонт-Термо 2" инструкция

НАВЕРХ

УНИВЕРСАЛЬНЫЕ

КОНТРОЛЛЕРЫ

+7 (473) 232-05-71

INFO@GOLUBEW.RU

+7 (910) 732-05-71

FAQ
