1. Расскажите поподробнее о форм-факторе "микрошкаф автоматики"?



Стандартный контроллер отопления обычно представляет из себя электронное устройство с текстовым или графическим дисплеем и кнопками навигации по интерфейсу,  а также выходы или входы для подключения оборудования.

Для нормальной работы контроллера  необходимо между управляющим выходом, обычно это 220В, установить переключатель и световой индикатор, например светодиод.

Для чего это нужно?  Во первых, нормативные документы требуют обеспечить возможность управления всем оборудованием котельной или теплового пункта в ручном или автоматическом режиме. Т.е. пользователь должен иметь возможность в любой момент остановить оборудование, включить в ручном режиме или перевести в автоматическое управления контроллером.

Во-вторых, в целях защиты системы автоматики и оборудования. Например, если напрямую подключить насос к контроллеру, даже если выход рассчитан на необходимую мощность, в случае короткого замыкания насоса выйдет из строя контроллер. Или наоборот, при КЗ в контроллере, может выйти из строя насос.

В-третьих. В мире нет ничего вечного и неломающегося! Если, например, выйдет из строя контроллер, то вся котельная остановится. Если есть возможность ручного управления, то можно все перевезти в ручной режим и спокойно заниматься ремонтом. А если все подключено напрямую и все остановилось! А человек, живущий в этом доме, совсем не разбирается в электрике? Как ему быть? Конечно, он начнет звонить монтажникам и получится диалог в таком роде:

  • как мне включить отопление, мы замерзаем!
  • отсоедините фазовый провод насоса от выхода контроллера и замкните его на фазу после автомата!
  • где этот провод?
  • в щите!
  • там много проводов, какой из них?
  • а что, шильдиков нет?
  • нет, вы их не поставили!
  • прозвоните тестером!
  • ?  я по специальности торседор!
  • ?!



И это только насчет одного насоса! А ведь надо еще в ручном режиме включить котел, поднять приводы регулирующих клапанов, запустить другие насосы!

Чтобы этой ситуации избежать, при применении стандартного контроллера, необходимо собрать полноценный шкаф автоматики. А это приводит к удорожанию и усложнению монтажа. Именно поэтому мы разработали и выпускаем новое поколение блоков управления в виде микро-шкафа автоматики. В контроллере уже установлены переключатели для ручного и автоматического управления оборудованием, световая сигнализация а также, зуммер для аварийного оповещения!

Теперь, в случае возникновения нештатной ситуации, все оборудование можно включить в ручном режиме и спокойно дожидаться сервисного специалиста!

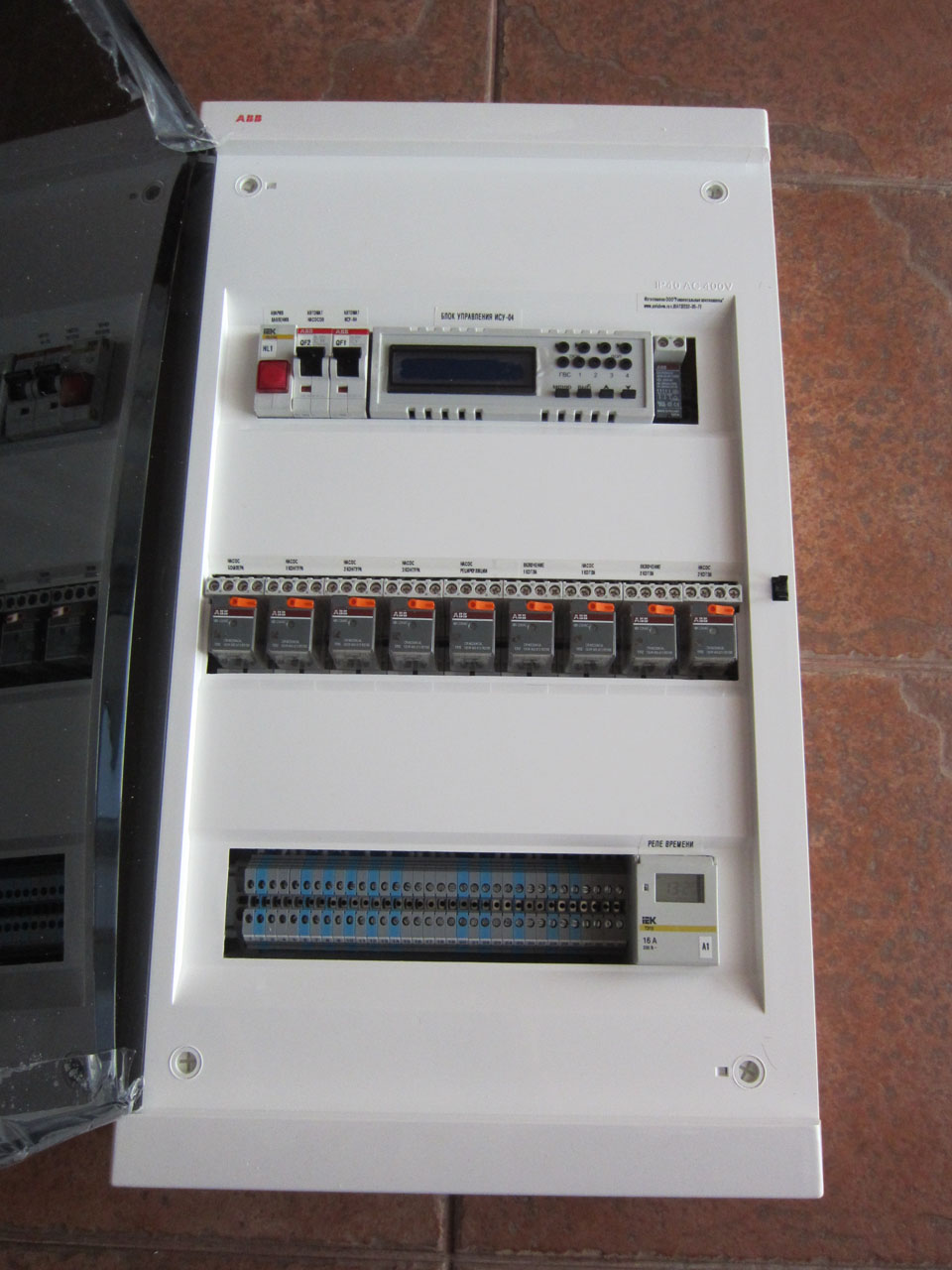

Шкаф управления бытовой котельной, собранный на базе контроллера ИСУ-04 Шкаф управления бытовой котельной, собранный на базе контроллера ИСУ-04 Шкаф управления бытовой котельной, собранный на базе контроллера ИСУ-04 со снятой передней панелью Для включения/выключения оборудования котельной применяются электромагнитные реле

Шкаф управления бытовой котельной, собранный на базе "ИСУ-04" является неполноценным аналогом контроллера отопления "УКонт-25".



Чтобы обеспечить минимально-достаточную функциональность управления котельной, шкаф управления был собран со множеством электромагнитных реле и других дополнительных элементов.



Сейчас эти и другие возможности обеспечиваются одним контроллером "УКонт-25".



По сравнению с контроллером "УКонт-25" в данном шкафу управления отсутствуют:

- ручное управление регулирующими клапанами;

- звуковая аварийная сигнализация;

- система автоматической подпитки;

- система защиты от затопления;

- и много много еще....



Конечно, все это также можно реализовать в данном шкафу на базе дискретных отдельных элементов. Но!  Какая будет цена? И удобство пользования?

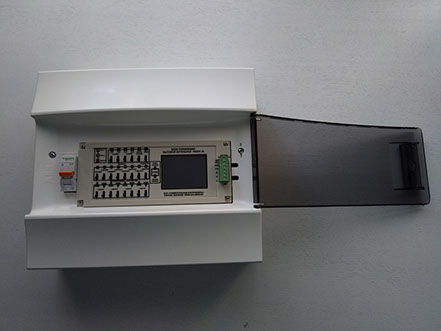

Шкаф управления бытовой котельной, собранный на базе контроллера УКонт-25 и не требующий промежуточных электромагнитных реле

Шкаф управления бытовой котельной, собранный на блоке "ИСУ-04"

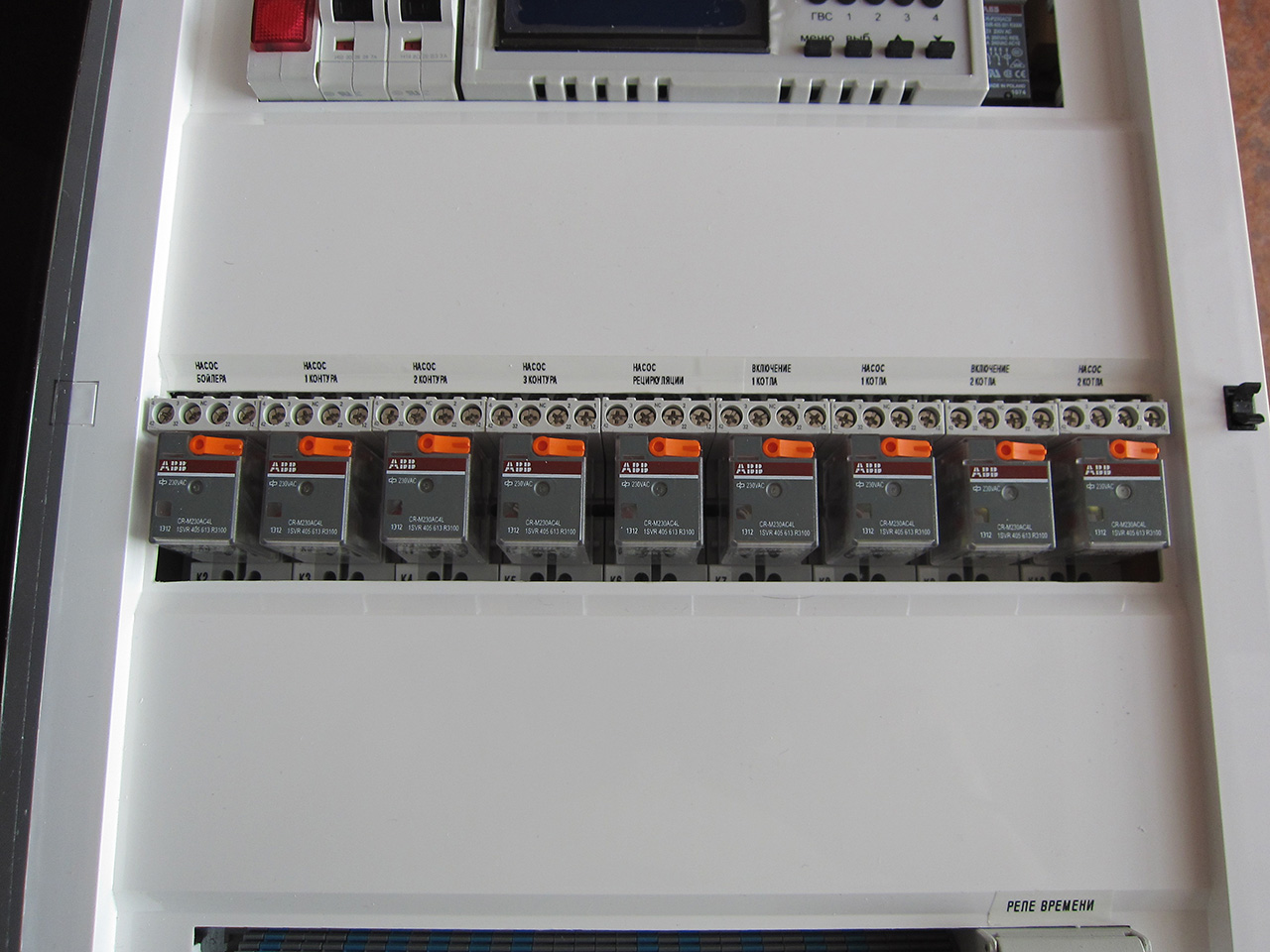

Электромагнитные реле с возможностью ручного переключения для вкл/выкл оборудования

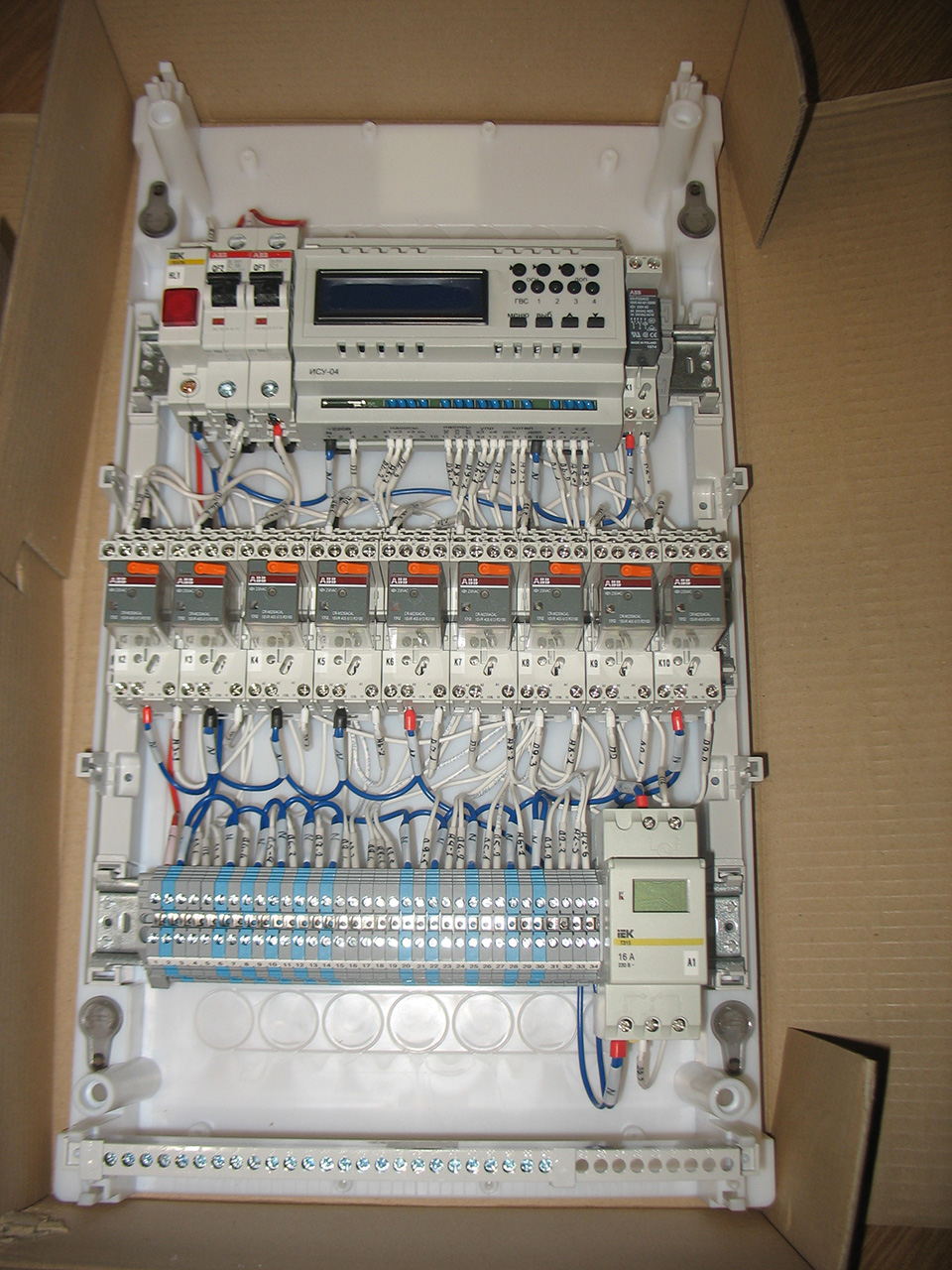

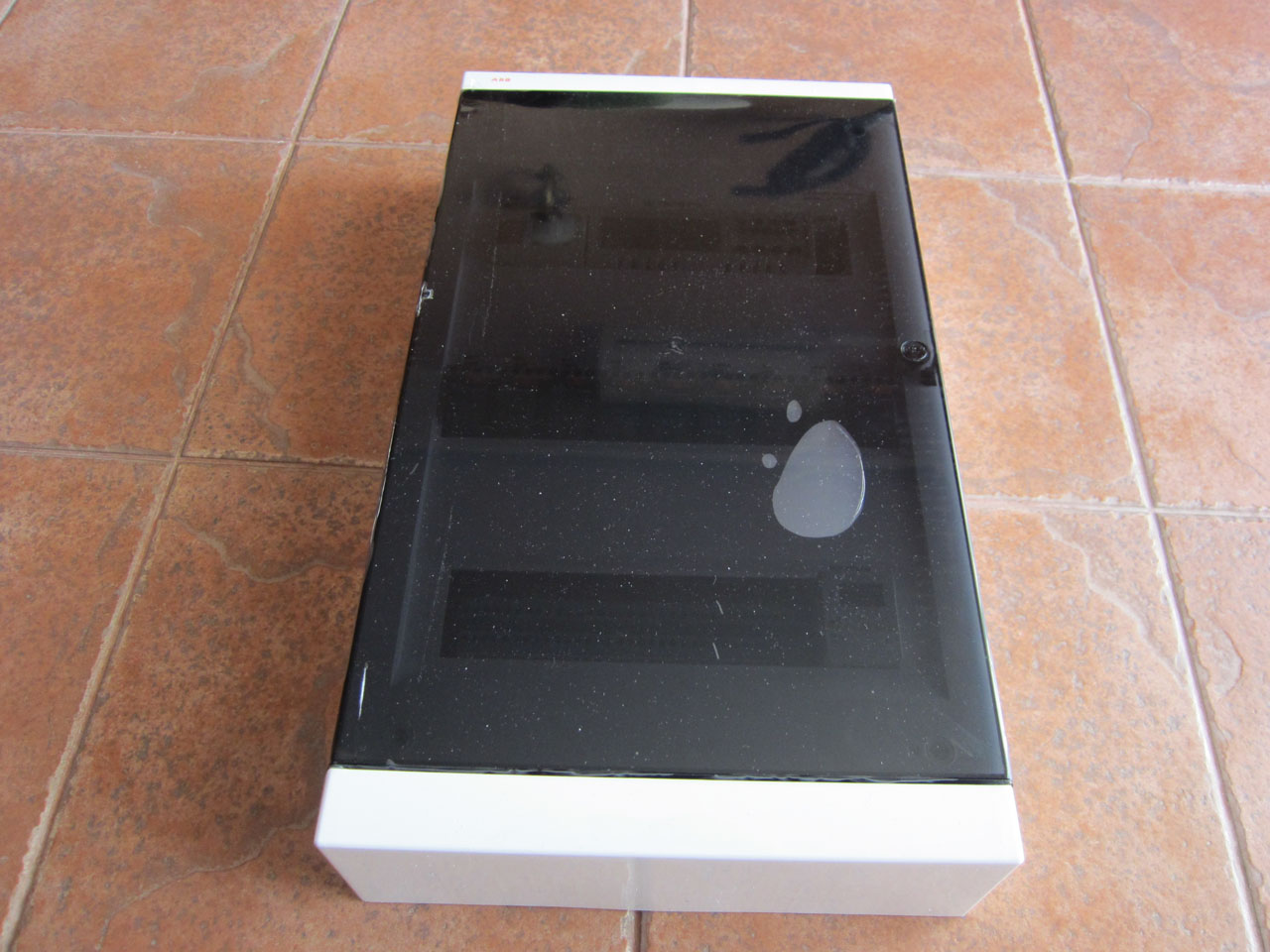

Шкаф управления котельной с открытой крышкой

Сейчас для управления такой или более сложной котельной достаточно одного контроллера отопления "УКонт-25"

Шкаф управления котельной со снятой передней панелью

НАВЕРХ



2. Как отключить звуковую сигнализацию на блоках УКонт во время срабатывания аварии?



Надо аккуратно нажать на середину дисплея и подержать несколько секунд. Звук будет отключен. Следующее аналогичное нажатие сбросит все аварии на блоке УКонт.



НАВЕРХ



3. Почему при первом включении блока, срабатывают аварии ПОЖАР и ОХРАНА?



Входы этих аварийных сигналов "нормально-замкнутые".  Это сделано по следующим причинам, например, произошел пожар, сигнализация не сработала! Сгорел провод, ведущий к блоку УКонт-25, и тогда сигнализация сработает! Или в котельную проникли жулики с соседнего коттеджного поселка, хотят украсть блок УКонт-25! Охранная сигнализация не сработала, но они  случайно оборвали кабель от сигнализации. УКонт-25 выдаст сигнал аварии!

Поэтому, если при первом включении блока вышеуказанные датчики не подключены, или на их место не установлены перемычки, будут выводиться аварийные сигналы.



НАВЕРХ



4. Как правильно подключить датчики температуры к трубопроводу?



Это очень серьезный вопрос! Как ни странно, многие монтажники неправильно подключают датчики температуры. Например, могут стяжкой прикрутить датчик к трубе, даже к полипропиленовой! Все это влияет на точность измерения, и соответственно, на работу блока УКонт-25. Правильная установка датчика производится следующим образом:

  • на трубопровод устанавливается погружная гильза длиной, чтобы она доходила до середины трубопровода, т.е. была в самой середине потока;
  • нижняя часть гильзы заполняется теплопроводящей пастой на 15-20 мм;
  • вставляется датчик температуры блока УКонт-25 до самого конца гильзы и фиксируется в этом положении нашим фирменным адаптером.

При таком способе установки, показания температуры теплоносителя будут считываться с максимальной точностью.



НАВЕРХ



5. Зачем в блоках УКонт-23\25 две линии подключения питания?



Это сделано для увеличения надежности работы котельной под управлением УКонт-23\25. Конструктивно, блок УКонт-23\25 состоит из двух электронных плат: плата электроники и релейная плата нагрузки. И на каждую из этих плат подается свое питание. Мы рекомендуем на плату электроники, клеммы 67-68, обозначение "220В ИБП", подавать напряжение через источник бесперебойного питания. В этом случае, при внезапном отключении в котельной электричества, блок управления УКонт-23\25 будет продолжать следить за текущей ситуацией и передавать аварийные данные на диспетчерский компьютер (программа диспетчеризации УКонт-Диспо) и заинтересованным абонентам на мобильные телефоны в виде СМС-сообщений.

На наш взгляд, оставлять котельную без наблюдения во время отсутствия напряжения неразумно, отключение электричества может вызвать аварийную ситуацию при стечении определенных обстоятельств.

Внимание! Передача аварийных данных котельной может осуществляться только при подключении к блоку управления УКонт-25 блока коммуникации и связи УКонт-ПКС\БКС и аварийных датчиков, согласно штатной схеме подключения.



НАВЕРХ

6.  Как работает система интеллектуального определения утечки теплоносителя в блоке управления промышленной котельной УКонт-23?



Исходя из нашего опыта взаимодействия с монтажными организациями было выяснено, что есть опасения использования автоматической системы поддержания давления теплоносителя в котельной. Мотивируют это так, во-первых, в случае возникновения утечек теплоносителя на трассе  это никто не заметит, и дорогая подготовленная питательная вода будет расходоваться понапрасну. Во-вторых, в случае крышной котельной можно затопить здание или торговый центр. Так как протечку обнаружат слишком поздно, когда последствия затопления будут видны всем.



Мы решаем эту проблему двумя способами:

  • к блоку УКонт-23 подключается штатный датчик затопления помещения котельной, при срабатывании которого автоматически заблокируется система подпитки;
  • интеллектуальное слежение за частотой и временем работы автоматической системы подпитки.



Разберем второй вариант определения утечки теплоносителя.

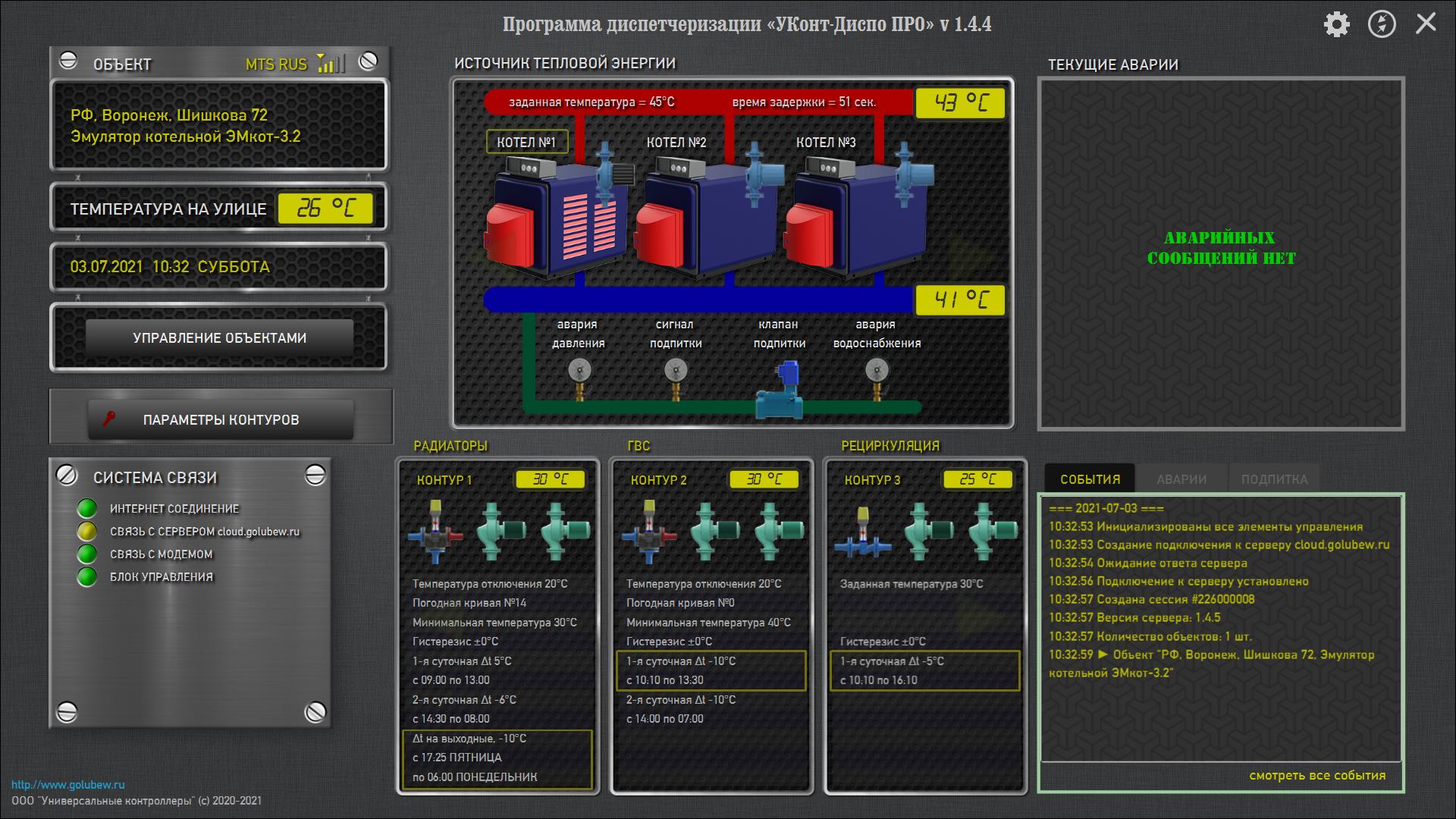

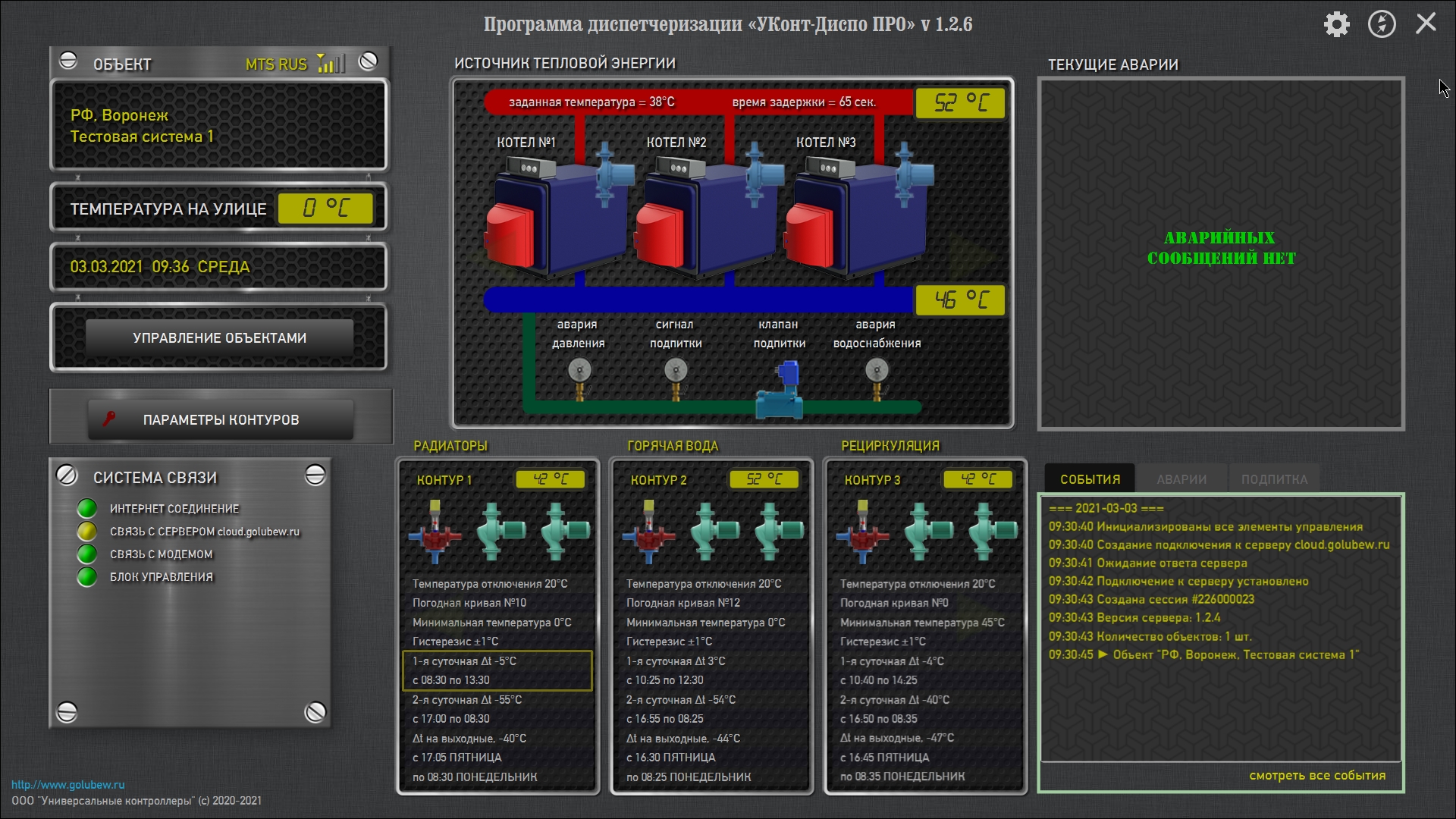

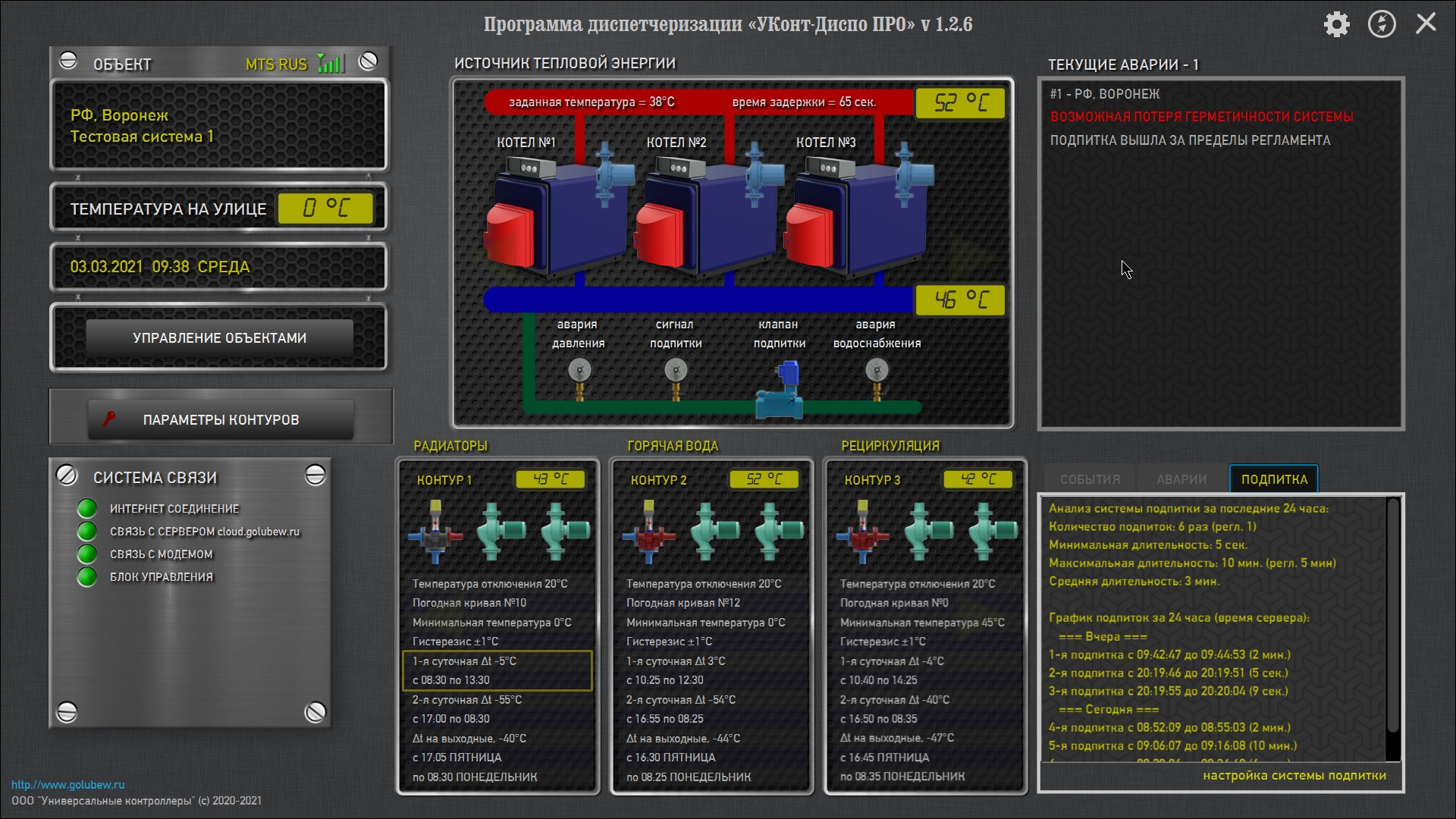

Запускаем клиент (программу) диспетчеризации УКонт-Диспо ПРО

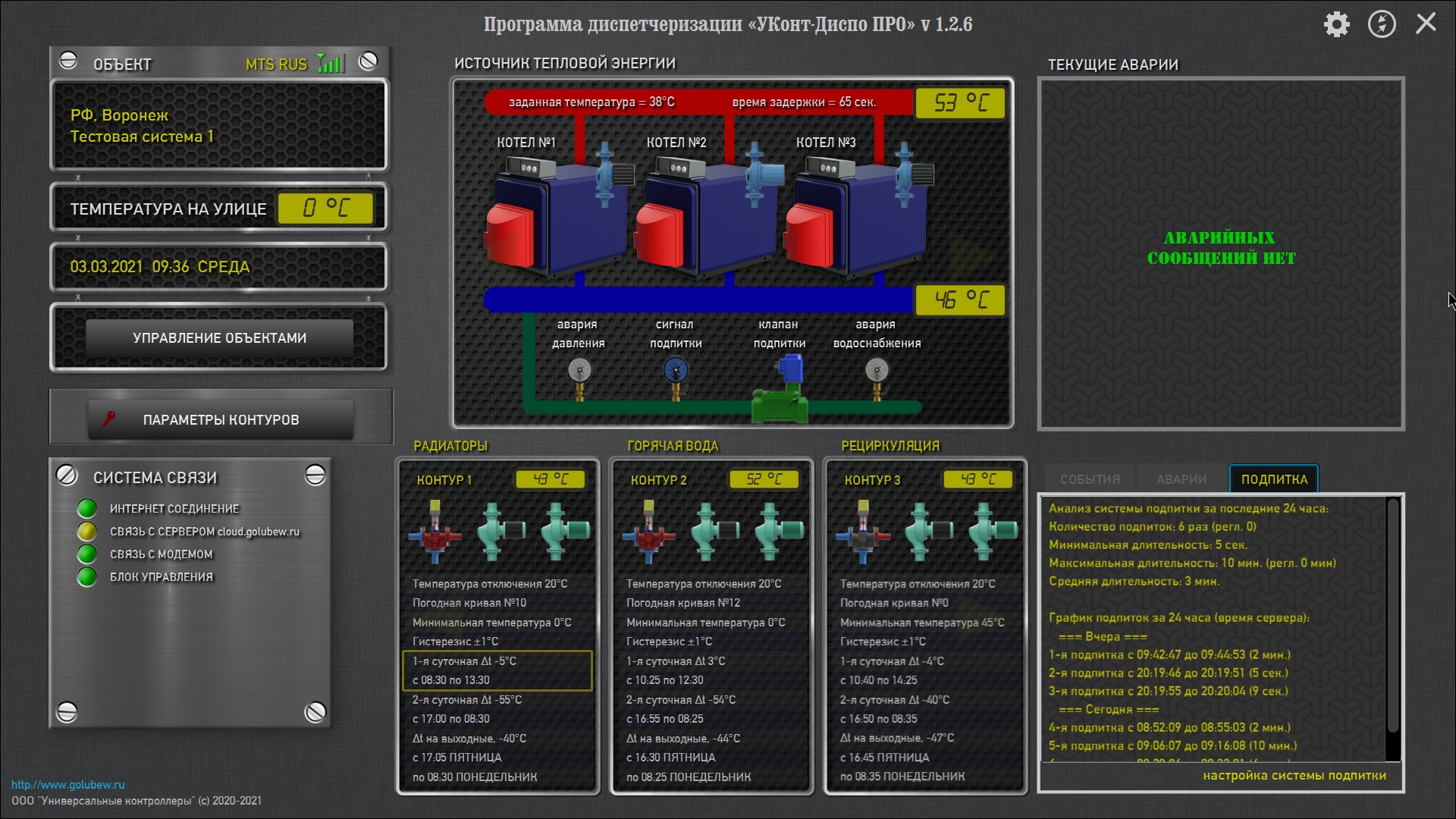

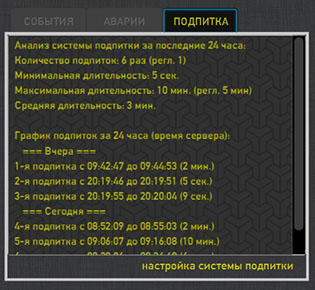

В правом нижнем углу нажимаем на вкладку "ПОДПИТКА". Система производит анализ работы системы подпитки и выводит все данные за предыдущие 24 часа. На данном скриншоте показана работа автоматической подпитке при постоянной утечке теплоносителя. Например, в нормальном режиме у нас происходит подпитка не чаще 1 раза в сутки и продолжительностью не более 3 минут.

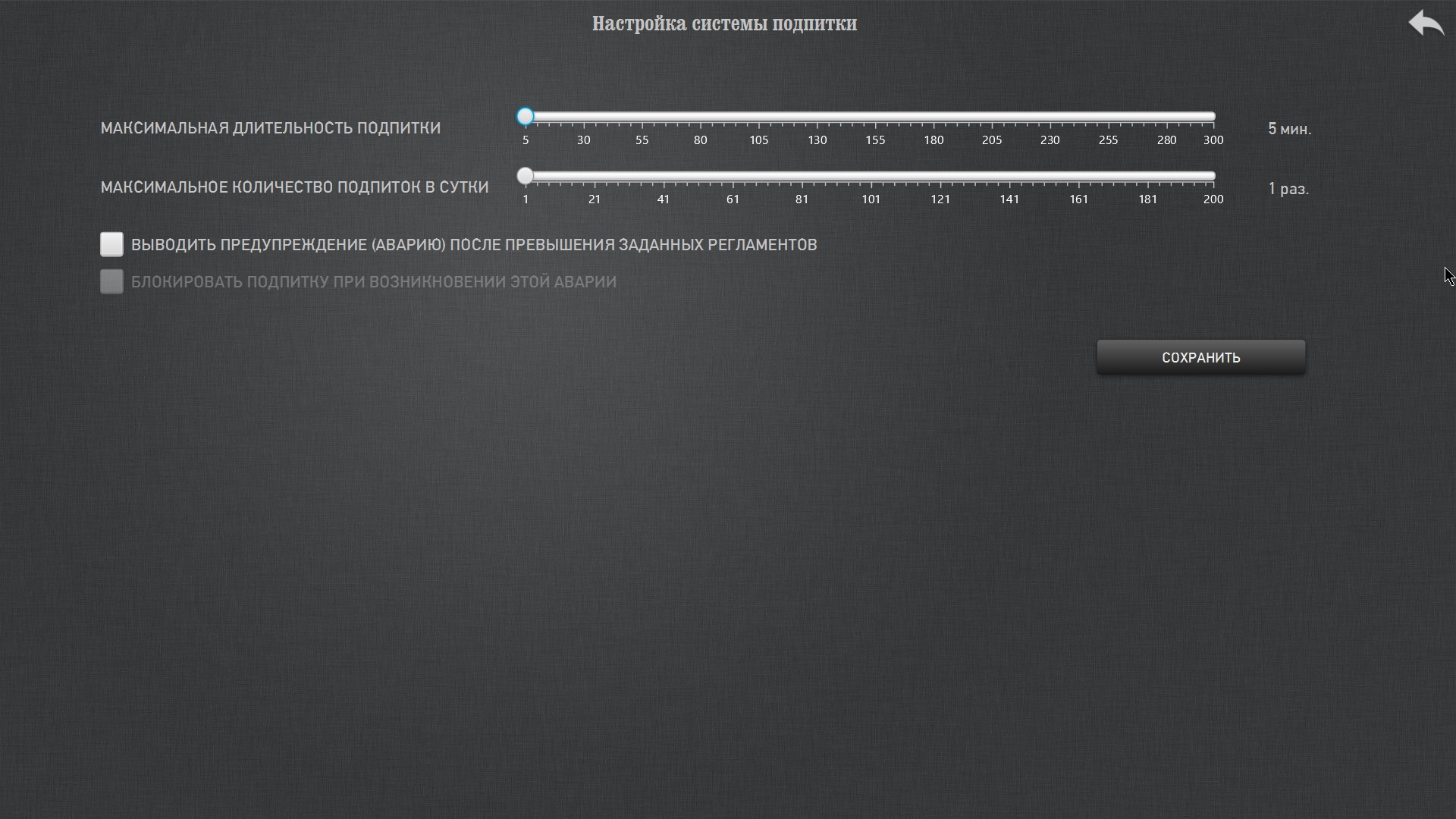

В правом нижнем углу нажимаем на вкладку "настройка системы подпитки". При входе программа потребует пароль. По умолчанию это "admin". Вводим пароль и настраиваем алгоритм определения:

  • выбираем максимальную длительность подпитки, т.е. больше чем стандартное время при отсутствии утечки;
  • выбираем максимальное количество подпиток в сутки, т.е. если в нормальном режиме это 1 раз\сутки, выбираем 2 раза\сутки;
  • ставим галочку "ВЫВОДИТЬ ПРЕДУПРЕЖДЕНИЕ (АВАРИЮ) ПОСЛЕ ПРЕВЫШЕНИЯ ЗАДАННЫХ РЕГЛАМЕНТОВ";
  • нажимаем "СОХРАНИТЬ". Теперь мы будем получать уведомление об обнаружении утечки теплоносителя;
  • Если установим галочку "БЛОКИРОВАТЬ ПОДПИТКУ ПРИ ВОЗНИКНОВЕНИИ ЭТОЙ АВАРИИ", то блок управления УКонт-23 заблокирует систему подпитки котельной!

Теперь, если параметры включения системы подпитки будут превышать заданные настройки, на диспетчерский компьютер придет сигнал аварии, также продублированный СМС-сообщением!

НАВЕРХ



7.  Как правильно крепить датчики температуры от блоков УКонт в латунных гильзах?



Исходя из нашего опыта взаимодействия с монтажными организациями было выяснено, что датчики температуры закрепляют в латунных гильзах кто как может! При помощи изоленты, герметика, проволоки, спичек, картоны и пр.



Поэтому мы разработали нашу фирменную систему крепления наших датчиков в латунной гильзе! Комплект адаптеров с марта 2021 года входит в стандартную комплектацию блоков УКонт-23 и УКонт-25!

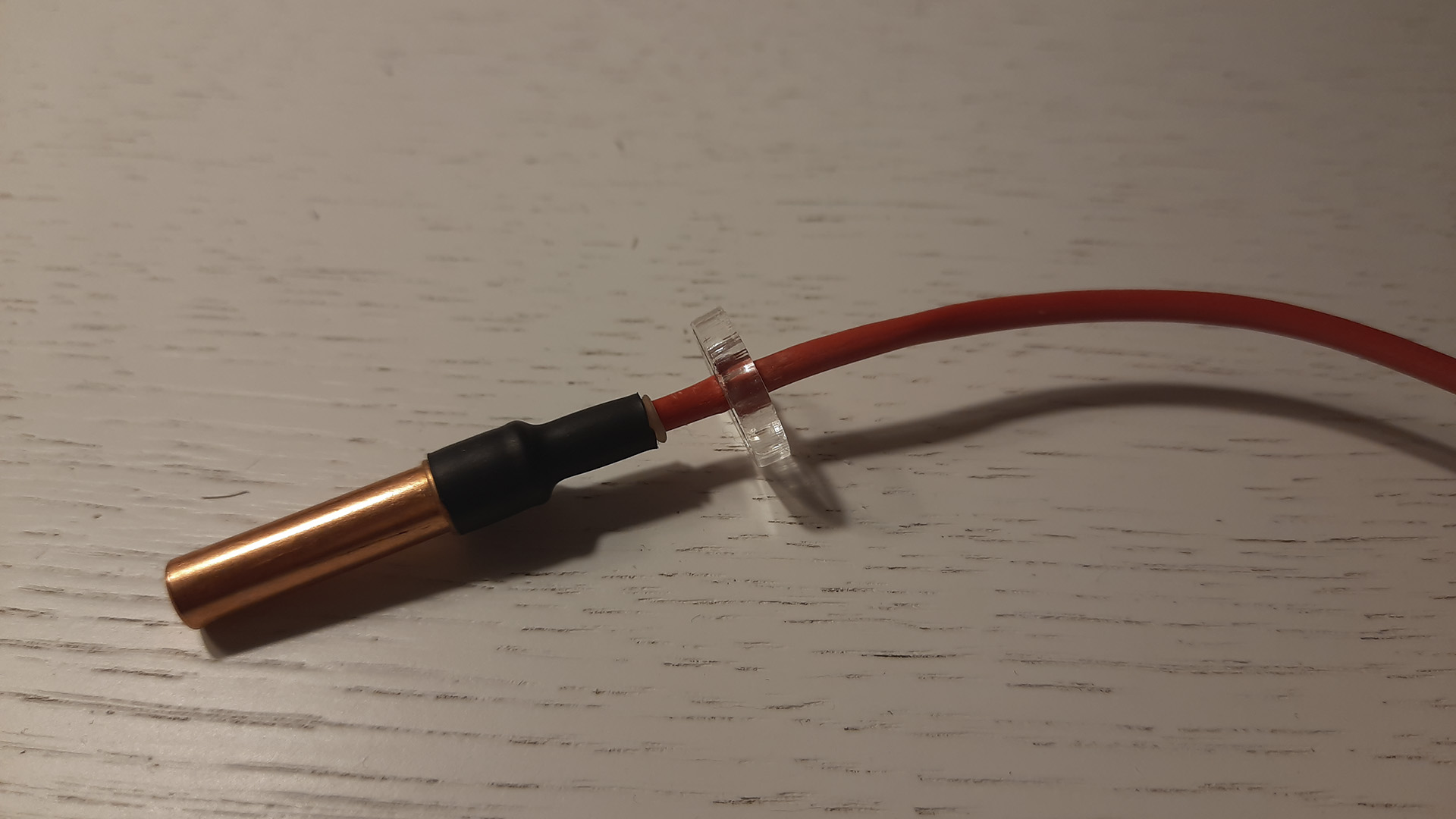

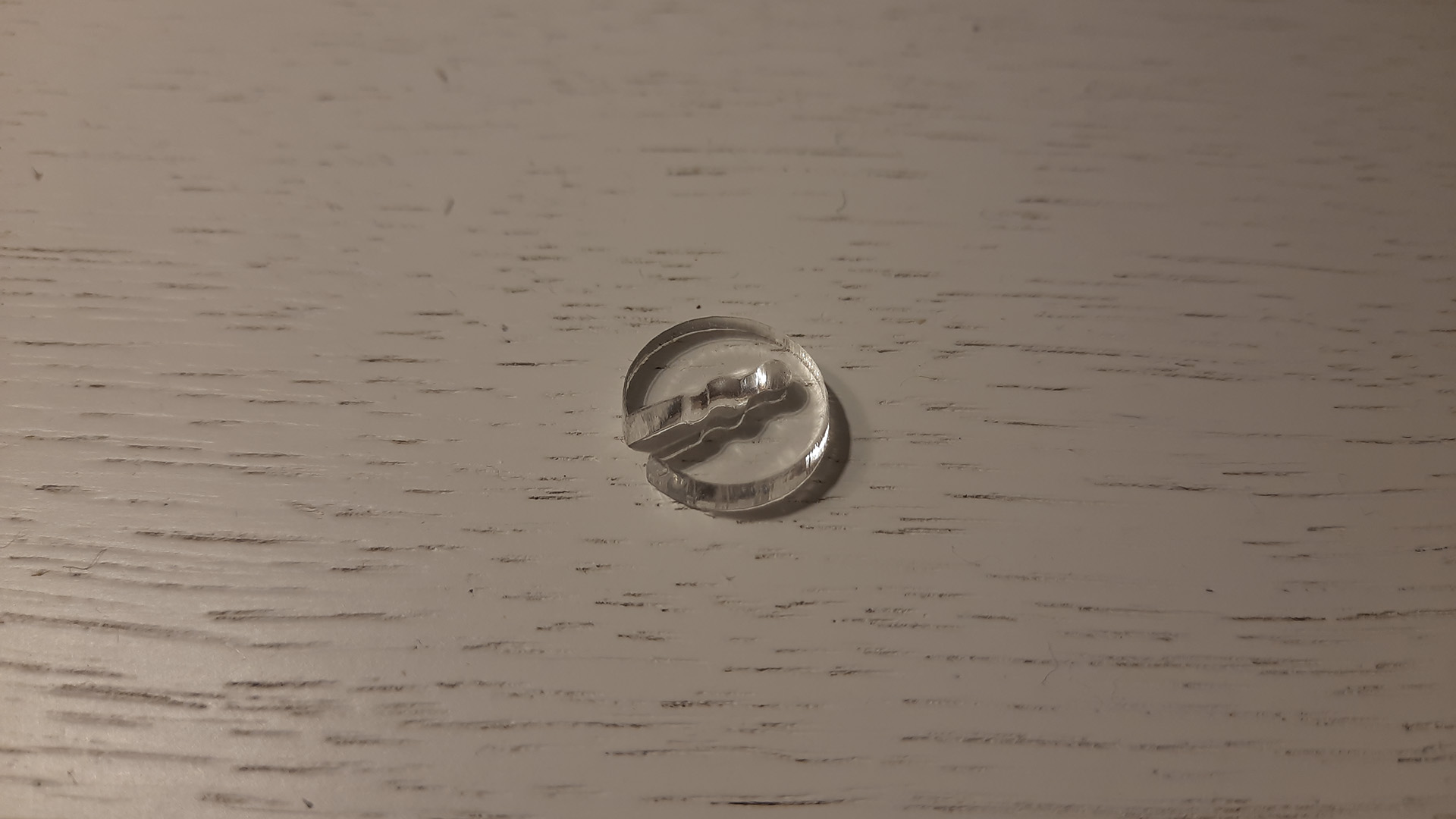

Акриловый адаптер крепления датчика температуры в латунной гильзе!

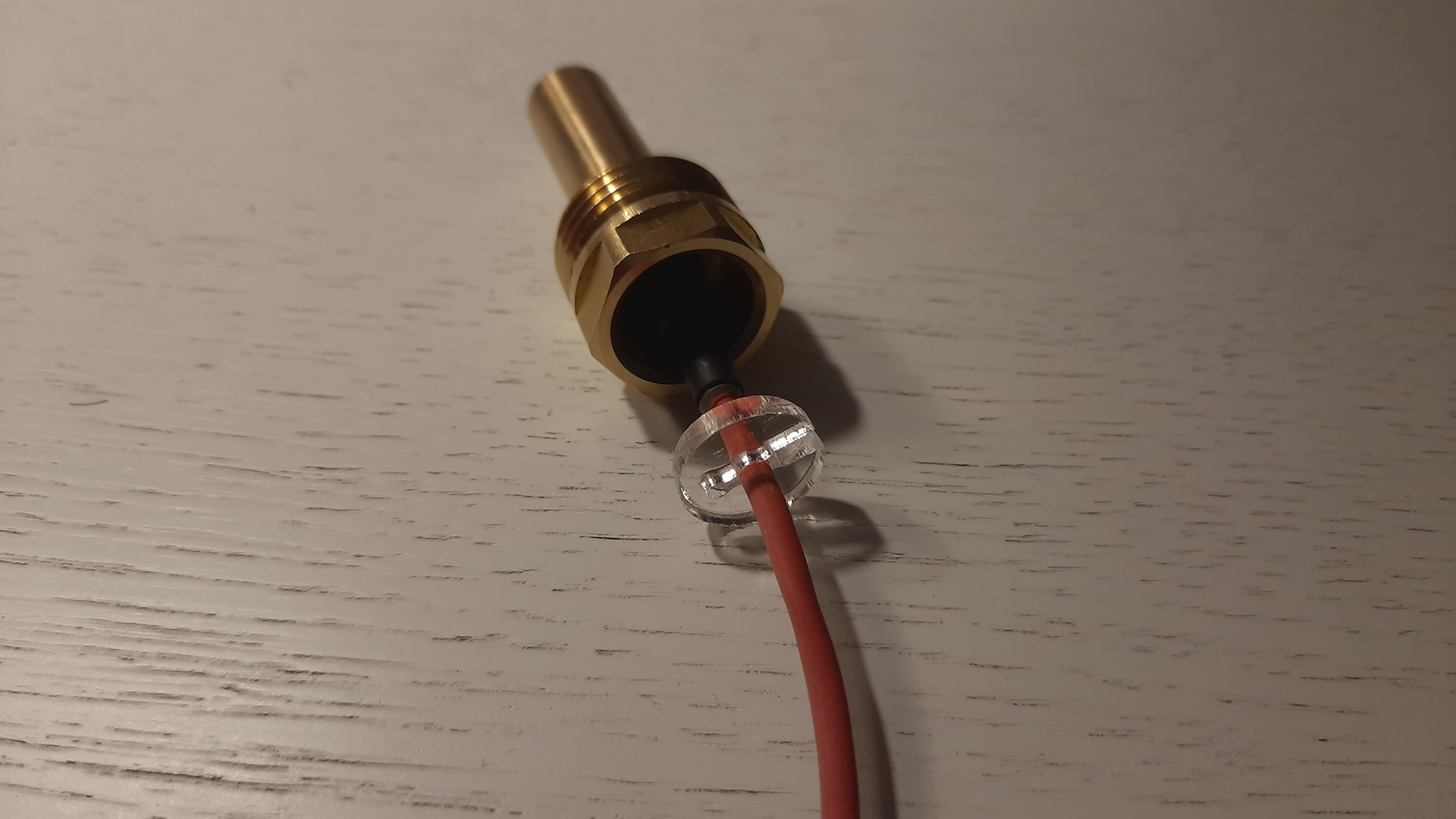

Аккуратно вставляем провод датчика в середину адаптера.

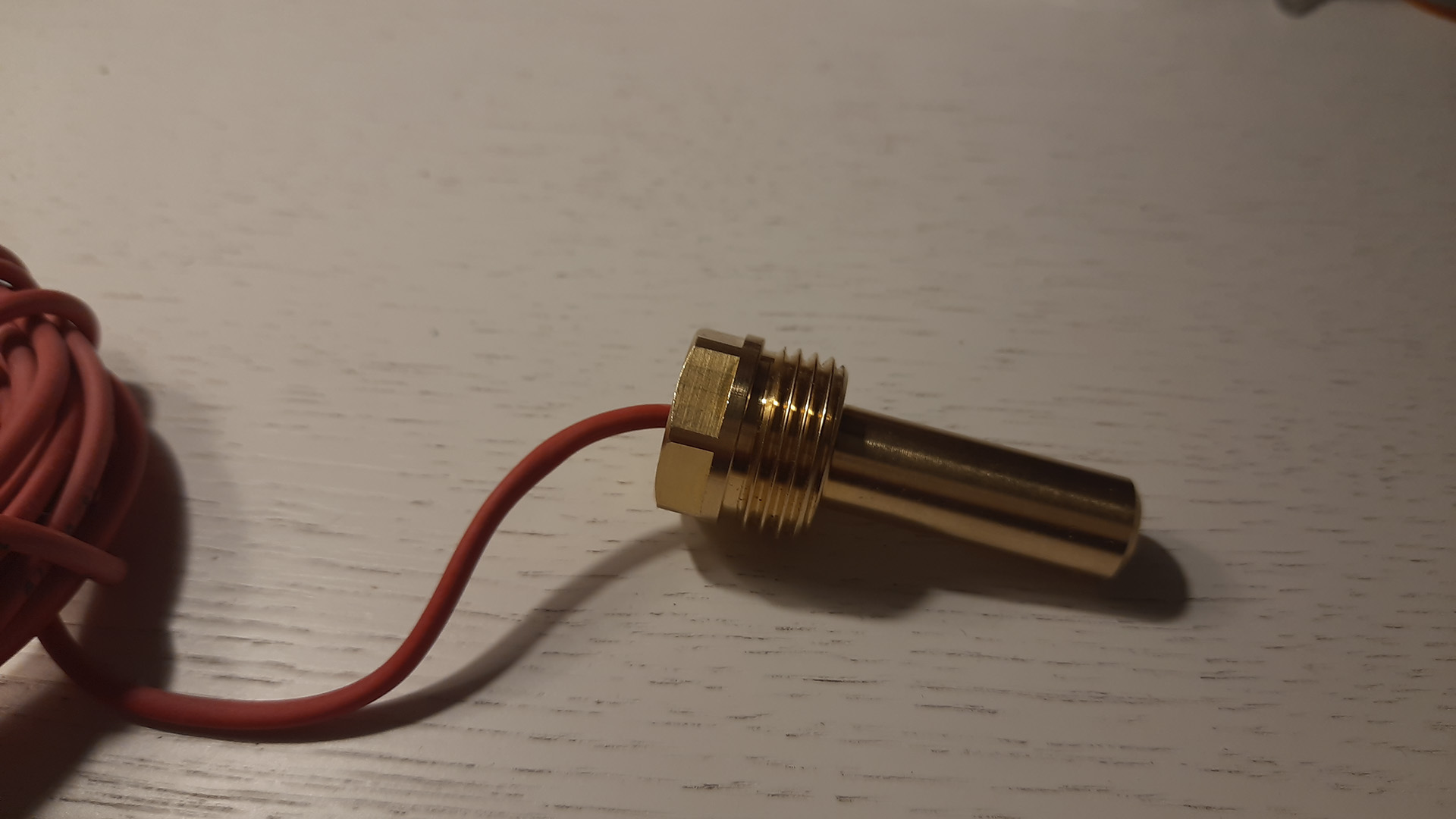

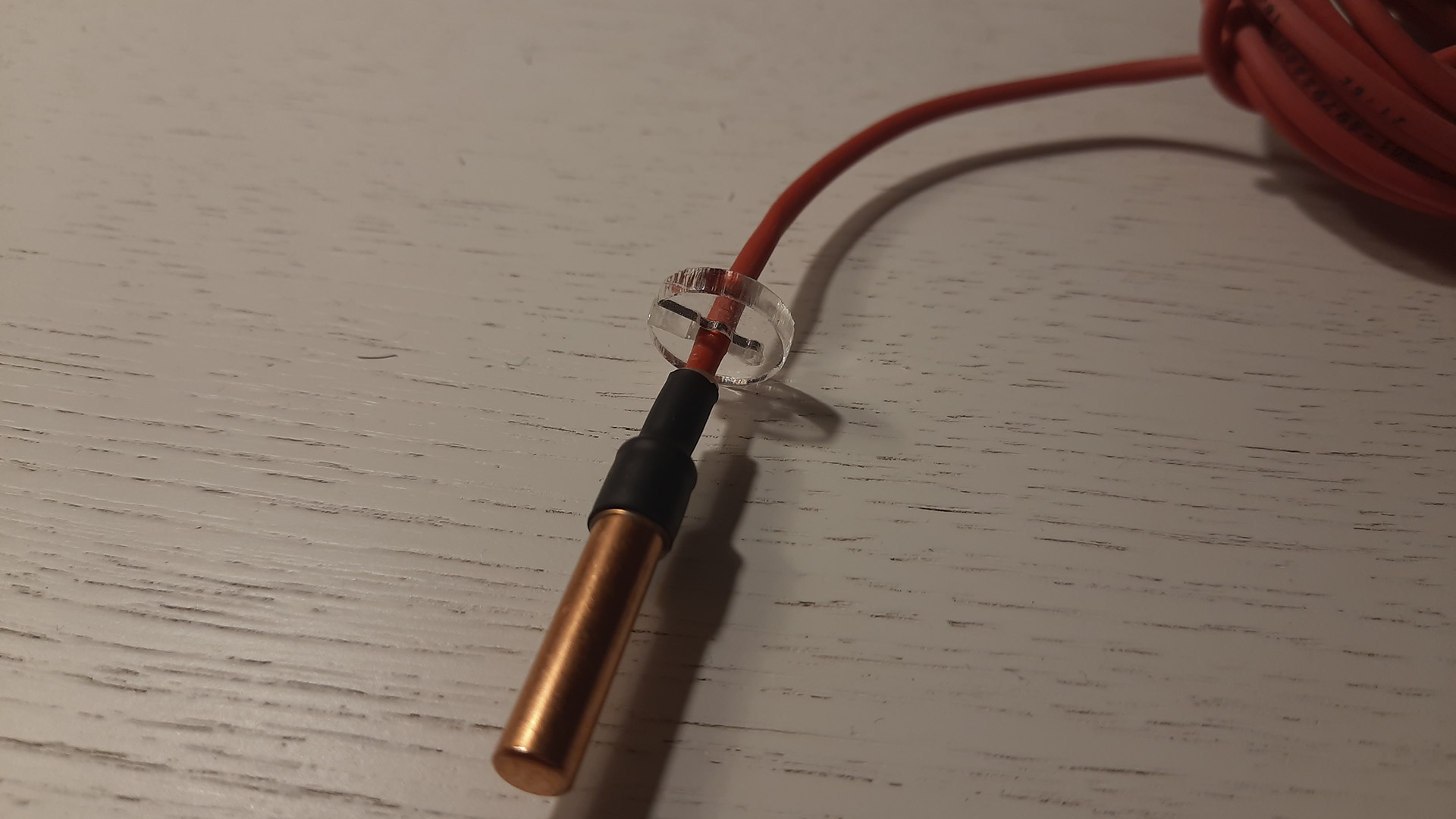

Датчик температуры готов для установки в гильзу!

Гильзу на 1 сантиметр заполняем теплопроводящей пастой.

Вставляем датчик  температуры до упора!

Пододвигаем адаптер по проводу до углубления гильзы и аккуратно

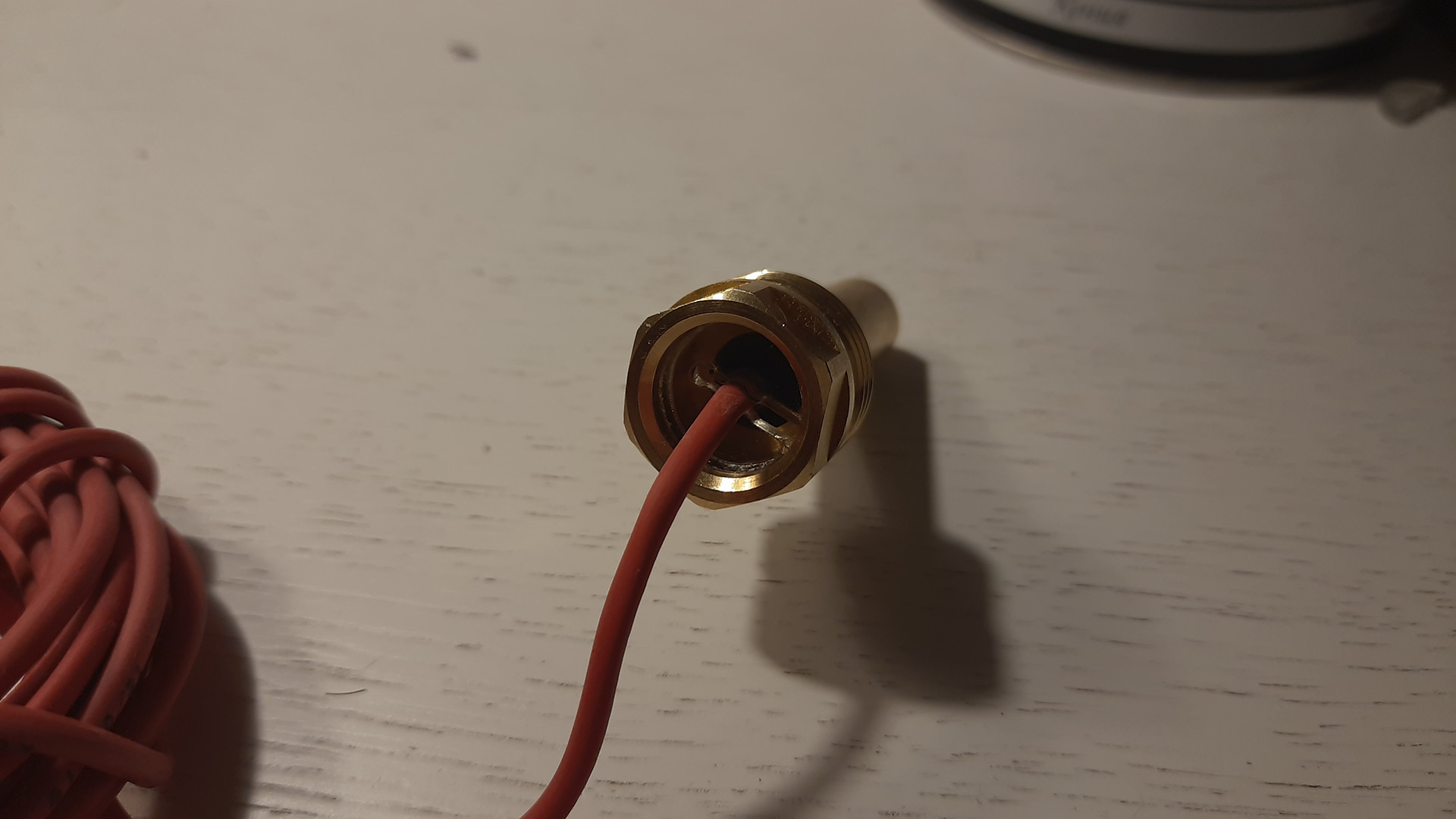

вдавливаем его внутрь гильзы на 5-7 миллиметров!

Датчик температуры установлен!

Что-бы его вынуть, очень аккуратно тянем за провод датчика температуры!

НАВЕРХ



8.  Как осуществляется защита от сухого хода насосов рециркуляции ГВС?



В блоке управления промышленной котельной УКонт-23 есть два входа для аварийных датчиков давления: авария давления теплоносителя и авария давления питательной воды (водоснабжение). Так-как насосы рециркуляции работают в сети водоснабжения, из которой осуществляется подпитка (подача воды в систему водоподготовки), надо привязать данные насосы к датчику аварии давления питательной воды.



Для этого нужно назвать контур, в котором находятся насосы рециркуляции ГВС словом: РЕЦИРКУЛЯЦИЯ



При срабатывании датчика аварии водоснабжения будет прекращена и заблокирована подпитка, а также, остановленв все насосы контура под названием РЕЦИРКУЛЯЦИЯ

НАВЕРХ



8.  Сколько паролей в программе диспетчеризации УКонт-Диспо ПРО?



Для полноценной работы в клиенте программы диспетчеризации УКонт-Диспо ПРО необходимо задать 2 пароля.  1 пароль для входа в меню настроек клиента, второй пароль для входа в меню настроек управления котельной.



ВНИМАНИЕ! 2 пароль (меню настроек управления котельной) записывается в СИМ-карту модема, подключенного к блоку управления УКонт-23.

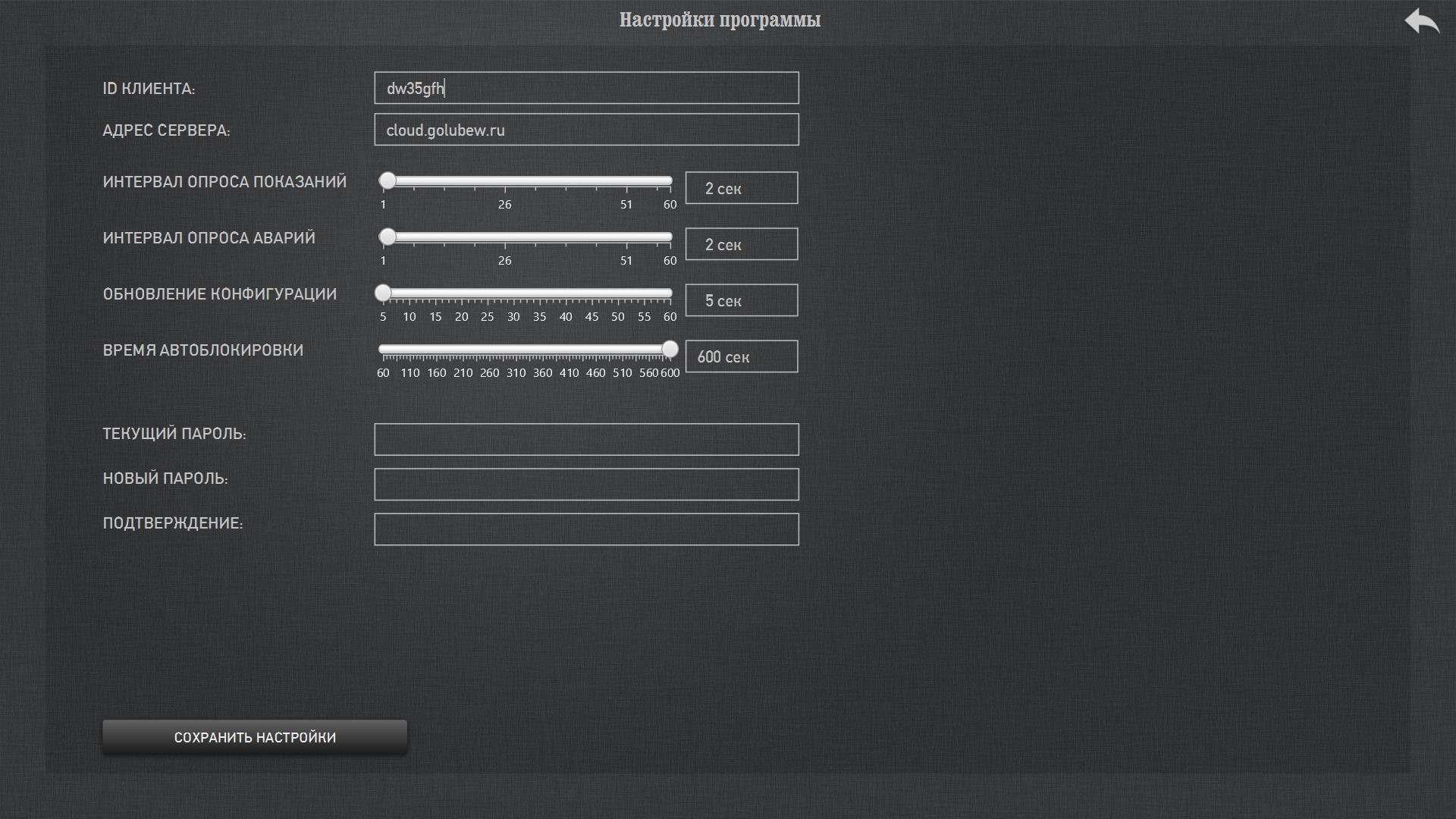

Для ввода пароля меню настроек клиента необходимо нажать на иконку шестеренки в правом верхнем углу клиента УКонт-Диспо ПРО.

По умолчанию пароль: admin

Меню настроек клиента УКонт-Диспо ПРО.

Пароль по-умолчанию необходимо заменить на свой.

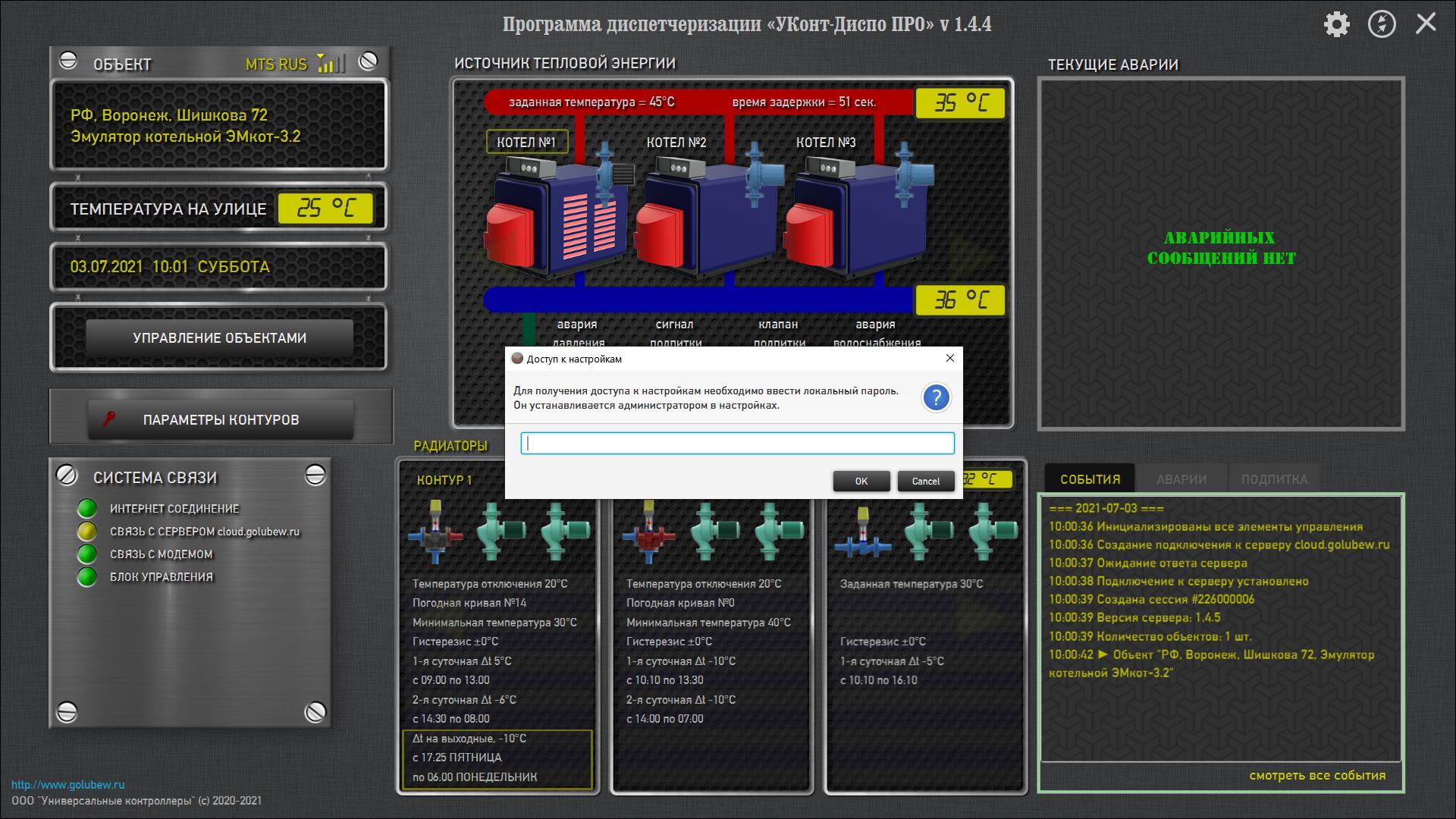

Для ввода пароля настроек котельной необходимо нажать на кнопку "ПАРАМЕТРЫ КОНТУРОВ". Когда пароль не введен, то значок ключика имеет красный цвет.

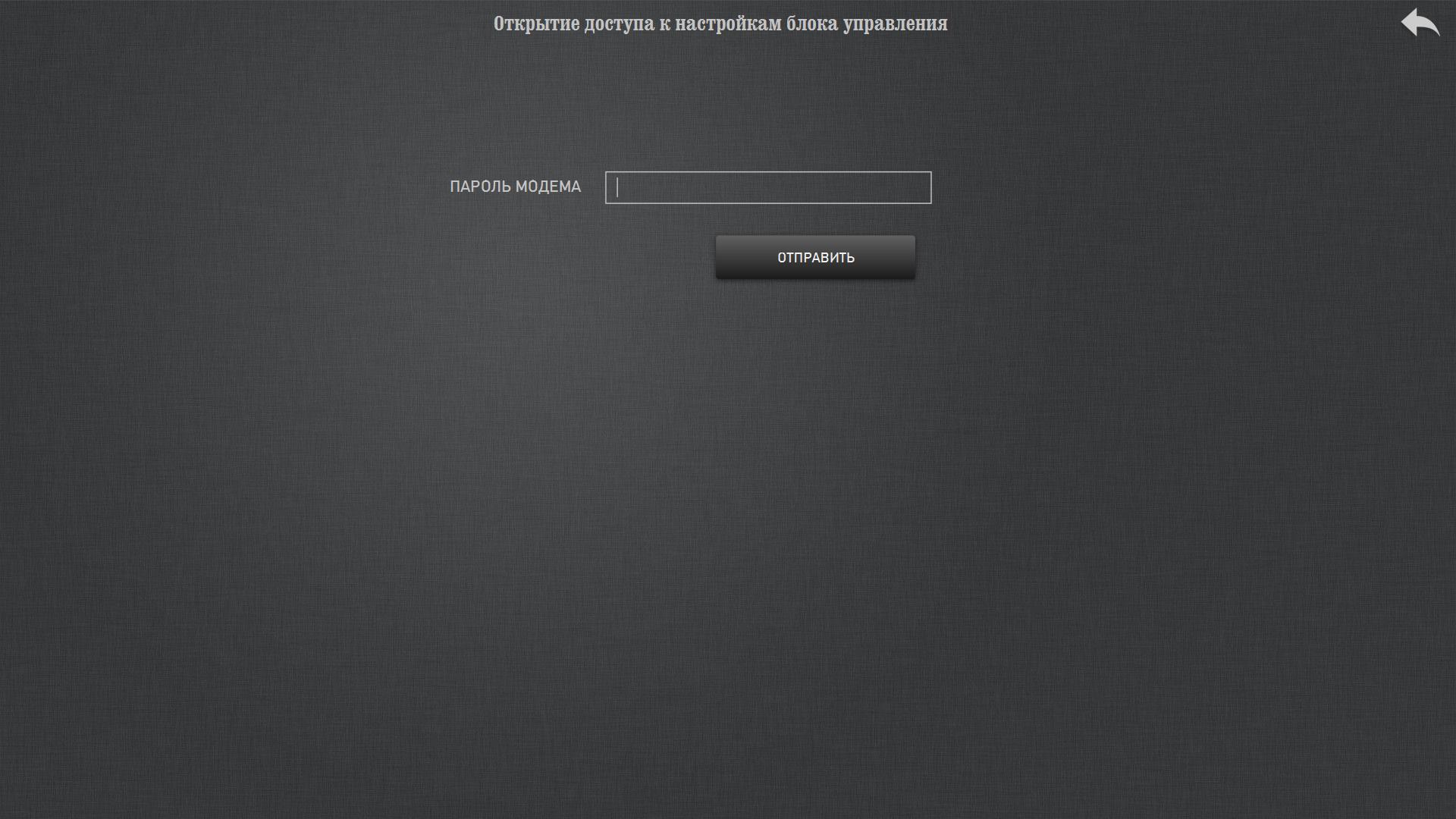

Необходимо ввести пароль, записанный на СИМ-карту модема.

Верификация пароля может занять некоторое время (до 2-3 минут) в зависимости от качества связи с модемом.

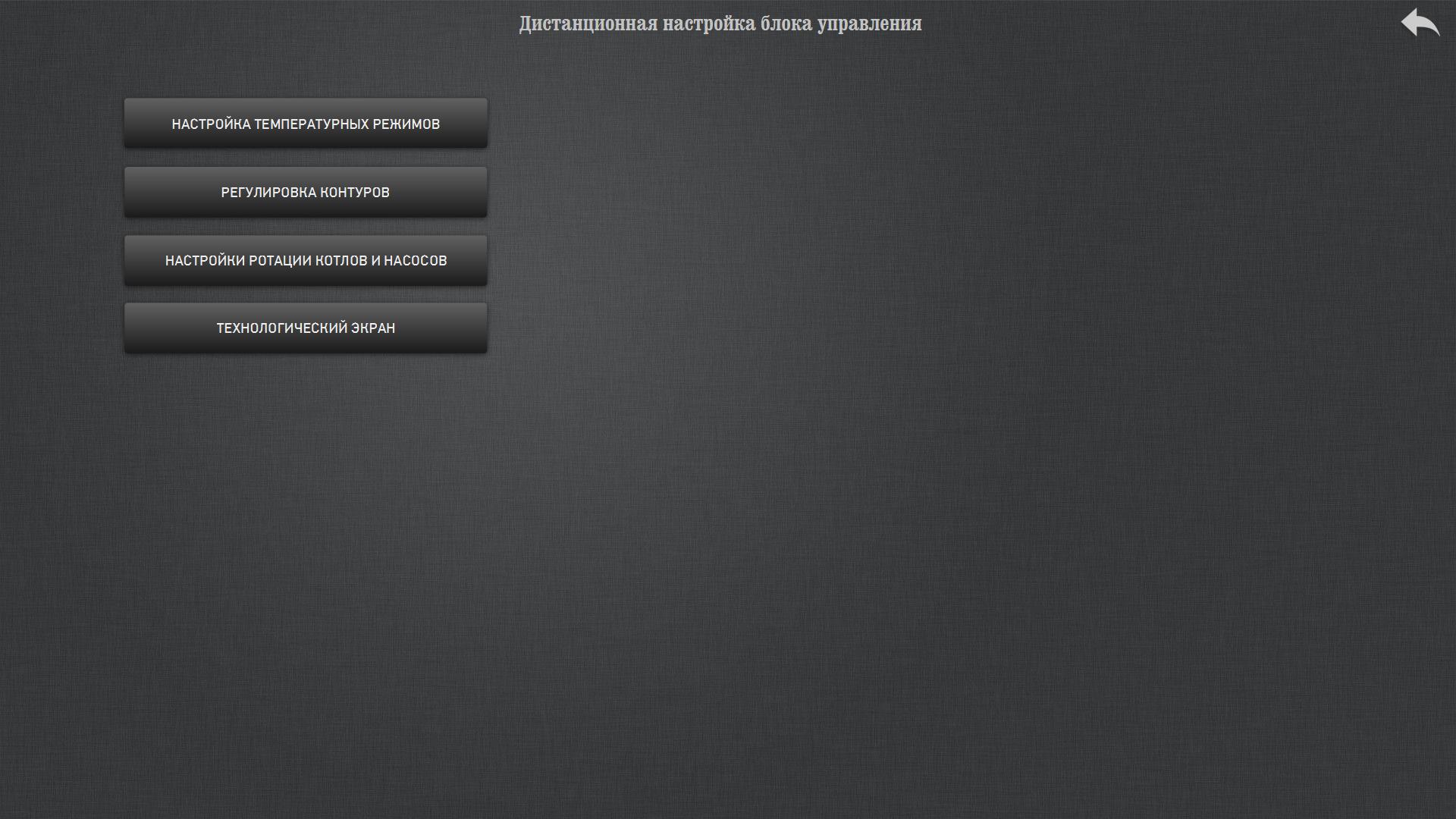

После верификации откроется меню настроек котельной.
