Диспетчеризация отопления и  бытовой котельной

Все современные котельные и тепловые пункты работают в автоматическом режиме без постоянного обслуживающего персонала. Но это совсем не означает, что оборудование брошено на произвол судьбы и за ним никто не наблюдает. Иногда надзор осуществляется работающими в этой организации слесарями, иногда службой охраны, иногда "благодарными жителями", иногда дистанционно при помощи современных средств коммуникации. Все зависит от собственника данного объекта. Многие люди считают, что диспетчеризация и удаленное управление  бытовой котельной это из разряда фантастики, зачем это нужно! Многие другие люди считают, что без этого спокойно в собственном доме  жить нельзя! Истина, как это обычно бывает, находится в середине!

Мы считаем, что отопление без системы диспетчеризации и удаленного управления в наше время это нонсенс.  Но, мы также признаем, что многие Заказчики отказываются от этого по причине сложности в настройке, управлении и обслуживании. Поэтому, мы разработали максимально простую и легкую программу диспетчеризации, которая запускается с флешки или в папке на компьютере без установки на сам ПК!  Осуществлять управление и диспетчеризацию котельной стало не очень просто, а необычайно просто!  Это практически система отопления "Умный дом" с возможностью дистанционного управления через интернет!

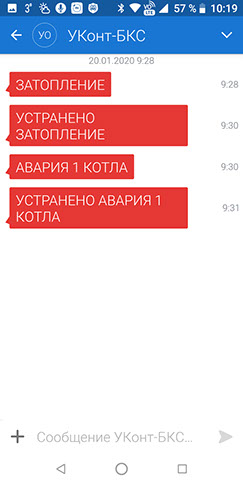

СМС-уведомления программы диспетчеризации "УКонт Диспо" об авариях

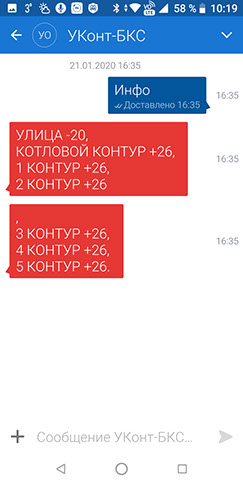

СМС-уведомления программы диспетчеризации "УКонт Диспо" текущем состоянии котельной

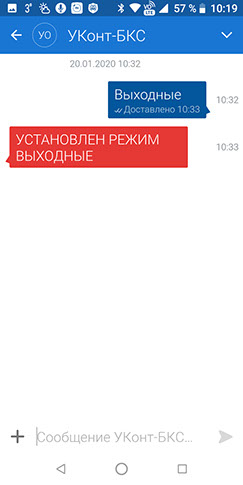

СМС-уведомления программы диспетчеризации "УКонт Диспо" об установки режима "выходные"

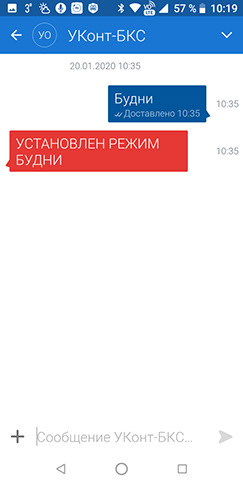

СМС-уведомления программы диспетчеризации "УКонт Диспо" об установки режима "будни"

Новые функции системы диспетчеризации УКонт-Диспо ПРО:

1. Определение утечки теплоносителя в трассе  с автоматической блокировкой системы поддержания давления (подпитки) котельной;

2. Управление котловым каскадом по температурно-временному интегралу с возможностью подстройки дистанционно;

3. Дистанционная настройка ПИД-управления трех-ходовых клапанов;

4. Дистанционное вкл\выкл ротации котлов и насосов, изменение временного периода ротации от 1 до 24 дней, смена ведущих котла или насоса;

5. Новый алгоритм аварии "отсутствие электроснабжения";

6. Блокирование 2-х ступеней котлов в зависимости от наружной температуры, что позволяет искусственно снижать мощность котельной в переходные периоды. Это необходимо для уменьшения количества включений и выключений котлов;

7. Отображение в клиенте количества включений котлов за прошедший час и прошедшие сутки.

На наш взгляд, программа диспетчеризации промышленной котельной должна быть предельно понятной, простой в управлении и настройке, как и для котельной частного дома. Не сложнее!

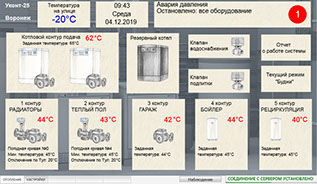

С диспетчерского компьютера котельной (схема котельной №1, схема промышленной котельной №2) можно управлять практически в полном объеме. Можно изменять:

• температуру котлового контура и время задержки выключения котлов;
• погодозависимую кривую в контурах;
• температуру теплоносителя по константе;
• точность регулирования;
• температуру отключения контура по уличной температуре воздуха;
• суточные и недельные изменения температурного режима;
• сбросить аварии.

Все изменения текущих параметров котельной, а также все аварийные сигналы сохраняются в базе данных с указанием точного времени возникновения аварии и время её снятия.

Единственное, что нельзя, это остановить всю котельную или контуры по отдельности дистанционно. Мы считаем, что такие изменения в работе надо производить только при личном присутствии квалифицированного обслуживающего персонала.

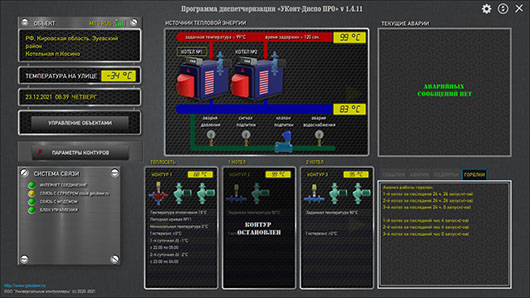

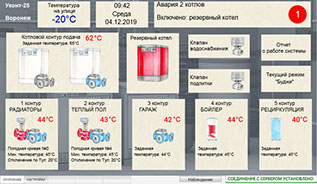

Интерфейс клиента программы управления отоплением и котельной

 "УКонт Диспо ПРО" - график работы горелок

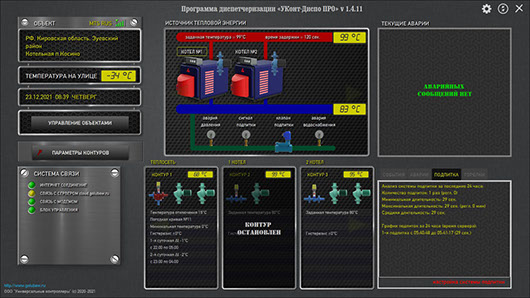

Интерфейс клиента программы управления отоплением и котельной

 "УКонт Диспо ПРО" - график работы системы подпитки

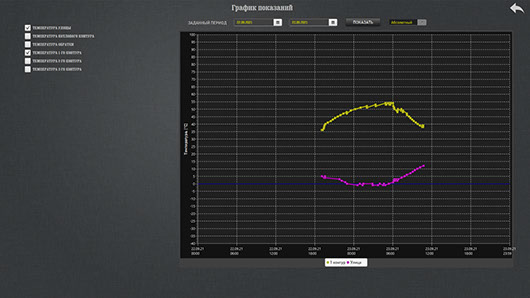

Интерфейс клиента программы управления отоплением и котельной

 "УКонт Диспо ПРО" - графики температур

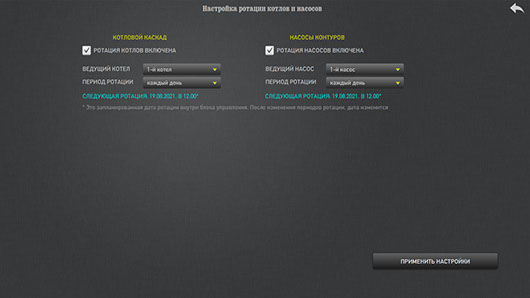

Интерфейс клиента программы управления отоплением и котельной

 "УКонт Диспо ПРО" - настройка ротации котлов и насосов

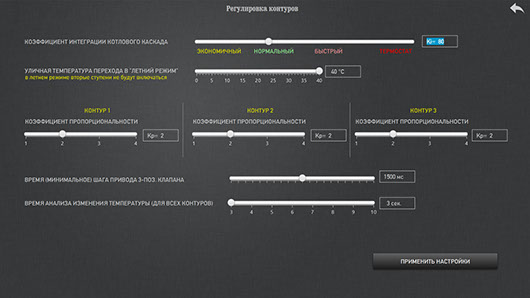

Интерфейс клиента программы управления отоплением и котельной

 "УКонт Диспо ПРО" - настройка контуров

Видео-обзор программы управления отоплением и котельной через интернет "УКонт Диспо ПРО"

Например, у нас стоит задача автоматизировать газовую котельную из 3 котлов и 3 контуров нагрузки (отопления, ГВС и рециркуляция ГВС). Используем комплект из блока УКонт-23 и блока УКонт-ПКС, включая программу диспетчеризации "УКонт-Диспо ПРО".

К блоку УКонт-23 подключаем следующее оборудование и аварийные датчики (схема котельной):

• 3 котловых горелки;
• датчик авария котла;
• 3 котловых насоса;
• 3 датчика аварий котловых насосов (реле протока или перепада давления);
• 2 регулирующих трехпозиционных клапана (отопление и ГВС), один трехпозиционный клапан не задействован;
• 3 сдвоенных насоса (контуры отопления, ГВС и рециркуляции ГВС);
• 3 датчика аварий циркуляционных насосов контуров нагрузки (реле протока или перепада давления);
• датчик сигнала подпитки котельной (реле давления);
• клапан подпитки котельной;
• датчик аварии системы водоснабжения (реле давления) для отключения
• системы подпитки если нет необходимого давления и отключения насосов
• рециркуляции ГВС, которые находятся на линии водоснабжения;
• датчик аварии давления теплоносителя в котельной;
• датчик аварии электроснабжения (перекос фаз).

Итак, блок УКонт-23 осуществляет управление тепломеханической частью котельной и слежение  за её корректной работой. Нам осталось подключить все необходимые датчики безопасности котельной.

Их мы подключаем к блоку коммуникации и связи УКонт-ПКС:

• датчик загазованности по СО 1 уровень;
• датчик загазованности по СО 2 уровень;
• датчик загазованности по метану;
• датчик возгорания (пожар, задымление);
• датчик несанкционированного проникновения (охрана);
• датчик затопления котельной;
• датчик аварии давления газа;
• датчик состояния газового клапана (открыт или закрыт);
• датчик наличия резервного напряжения;
• датчик аварии водоподготовки.

Как мы видим, мы подключили все необходимые датчики для безопасной работы котельной без постоянного обслуживающего персонала, но и это еще не все! Так как блоки УКонт-23 и Уконт-ПКС соединены между собой по интерфейсу CAN, то блок управления котельной УКонт-23 адекватно реагирует на все аварийные сигналы, приходящие на блок УКонт-ПКС v.1, т.е:

• если сработает датчик загазованности по СО 1 уровень, то блок УКонт-ПКС только передаст этот сигнал на диспетчерский компьютер;
• если сработает датчик загазованности по СО 2 уровень, то блок УКонт-ПКС не только передаст информацию на диспетчерский компьютер, но и даст команду блоку УКонт-23 остановить котлы и включить звуковую и текстовую сигнализацию об этой аварии;
• если сработает сигнал от датчика затопления, то блок УКонт-ПКС v.1 передаст информацию об аварии на диспетчерский компьютер и даст команду блоку УКонт-23 прекратить подпитывание котельной, если оно в этот момент осуществлялось, а также включит звуковую и текстовую сигнализацию об этой аварии.

Таким образом, блок управления котельной УКонт-23 и блок УКонт-ПКС v.1 работают как одно целое, осуществляя автоматизацию газовой котельной и обеспечивая безопасную работу оборудования без постоянного обслуживающего персонала.

Также, при возникновении аварий рассылаются СМС-уведомления на 10 телефонных номеров !

При помощи современных микроконтроллеров типа Raspberry PI,  Orange PI  (или аналогичных) на ОС Linux, можно любой телевизор использовать как диспетчерский компьютер или панель оператора.

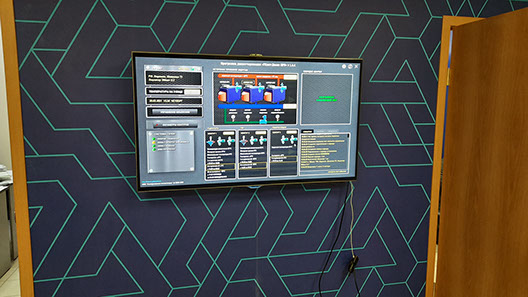

На фото слева ЖК телевизор, к которому подключен Raspberry PI 4. Он подключен через HDMI вход телевизора и питается от USB разъема телевизора. Сам микроконтроллер висит на проводах в правом нижнем углу под телевизором в качестве демонстратора. При нормальном использовании он закреплен за телевизором, его не видно и для работы с системой диспетчеризации используется аэромышка.

Данный микроконтроллер используется как клиент удаленного доступа (управления котельной), так и как сервер хранения данных всех подключенных котельных.

При желании, микроконтроллер можно разместить без подключения к телевизору или иному монитору и заходить на него через удаленный рабочий стол.

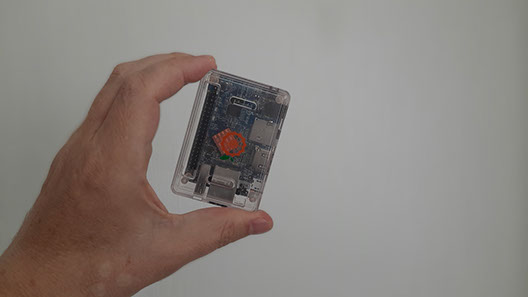

Сервер хранения данных программы диспетчеризации котельных "УКонт Диспо ПРО" на базе микроконтроллера Orange OI ONE

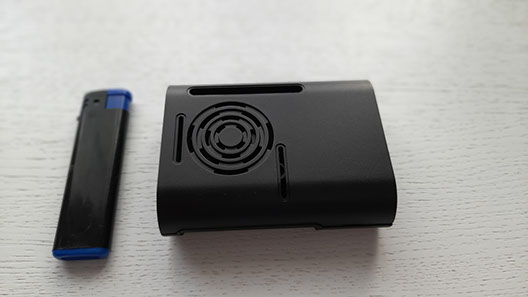

Сервер хранения данных программы диспетчеризации котельных "УКонт Диспо ПРО" на базе микроконтроллера Raspberry PI 4

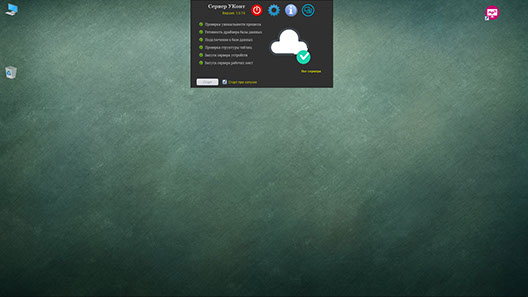

Сервер хранения данных программы диспетчеризации котельных

 "УКонт Диспо ПРО" на ОС Windows

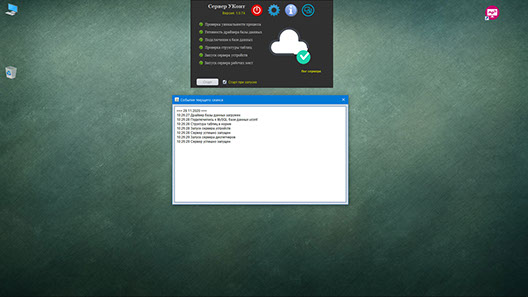

Лог работы программы диспетчеризации котельных

 "УКонт Диспо ПРО" на ОС Windows

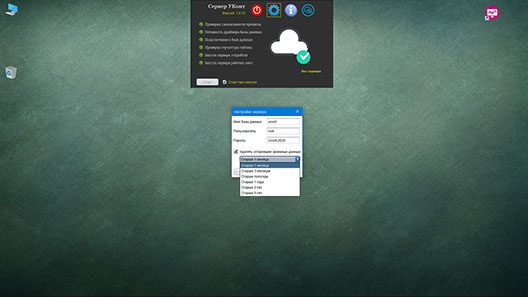

Настройки сервера хранения данных программы диспетчеризации котельных

 "УКонт Диспо ПРО" на ОС Windows

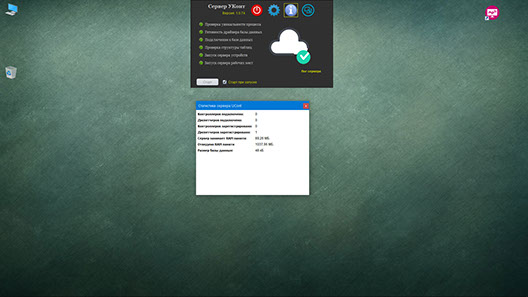

Параметры сервера программы диспетчеризации котельных

 "УКонт Диспо ПРО" на ОС Windows
