УПРАВЛЕНИЕ КАСКАДОМ КОТЛОВ НА БАЗЕ ПУЛЬТОВ "УКОНТ-ТЕРМО СМАРТ"

РАСШИРЯЕМ КОНЦЕПЦИЮ РАСПРЕДЕЛЕННОЙ АВТОМАТИКИ, ТЕПЕРЬ И РАСПРЕДЕЛЕННАЯ СИЛОВАЯ ЧАСТЬ!

Наша концепция распределенной автоматики котельной получила дальнейшее развитие, теперь не только щиты управления расположены рядом с управляемыми технологическими модулями (котлы, насосно - смесительные группы и пр.), но и щиты электроснабжения оборудования.



Плюсы использования данной концепции:

  1. применение готовых стандартных щитов значительно сокращает сроки монтажа автоматики АТМ и АГСВ на объекте, т.к. не нужно тратить время на разработку проекта, заказ комплектующих и изготовление щитов
  2. сокращение срока проведения ПНР, т.к. все щиты проверены предприятием-изготовителем и можно вводить котельную в действие по частям
  3. простота обслуживания котельной или теплового пункта, т.к. обслуживать нужно не огромный шкаф, набитый электро - и электронными компонентами, а несколько однотипных, стандартных щитов управления и электроснабжения с более простой конструкцией
  4. сокращение поиска неисправности и ремонта системы автоматики, т.к. разбираться нужно в небольшом по наполнению щите, ответственном за один узел управления или электроснабжения, а не в огромном шкафу
  5. упрощение обслуживания большого числа котельных, т.к. в каждой котельной присутствуют хорошо знакомые стандартные небольшие щиты, а не оригинальные, изготовленные в одном экземпляре только для этой котельной



На данном объекте использованы не наши щиты электроснабжения, а собранные монтажной организацией

Управление каскадом котлов "Титан" с модулирующими горелками

Пример использования данной концепции в котельной Национального цента "Россия" в Рязани



Котельная состоит из:

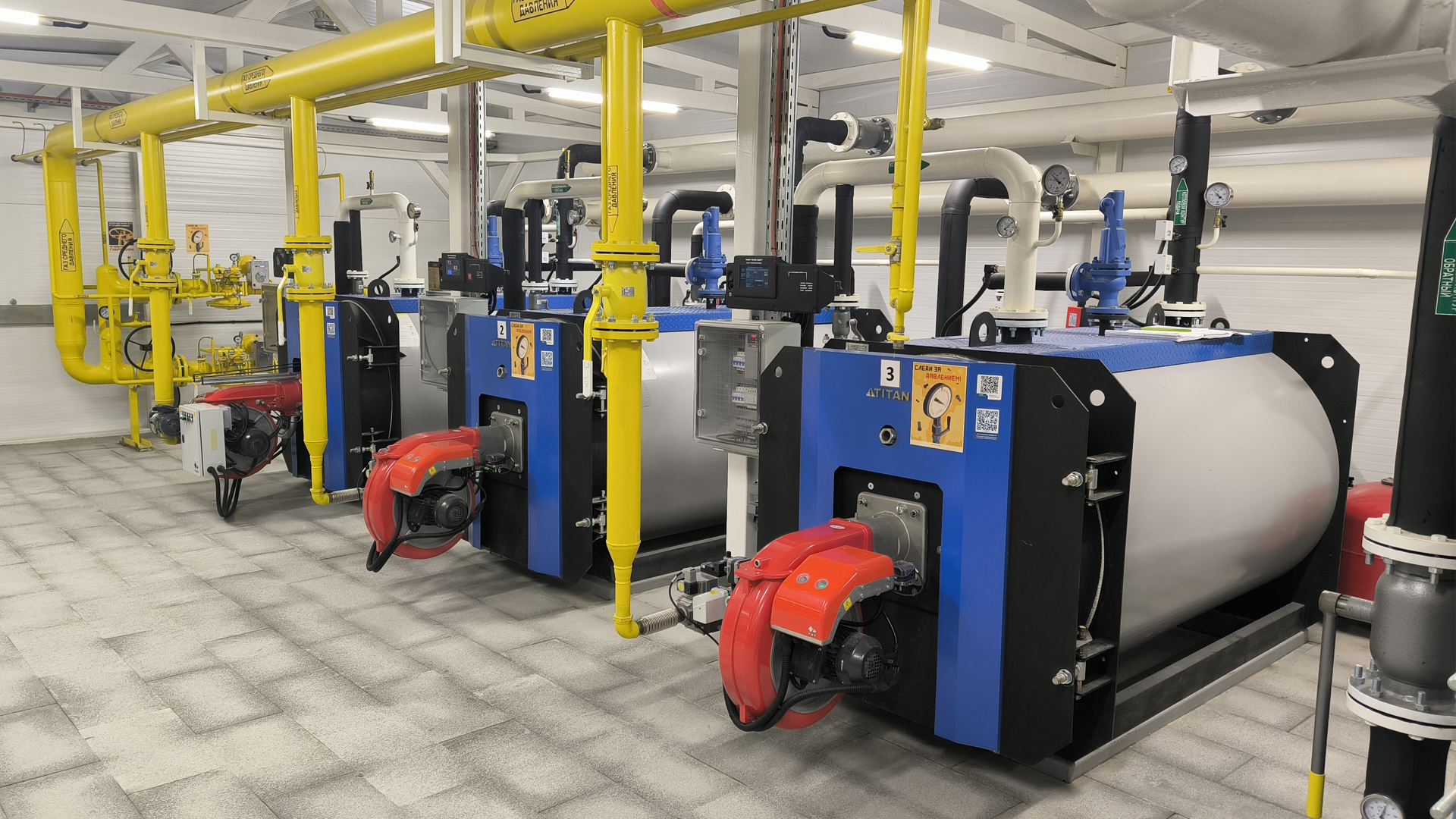

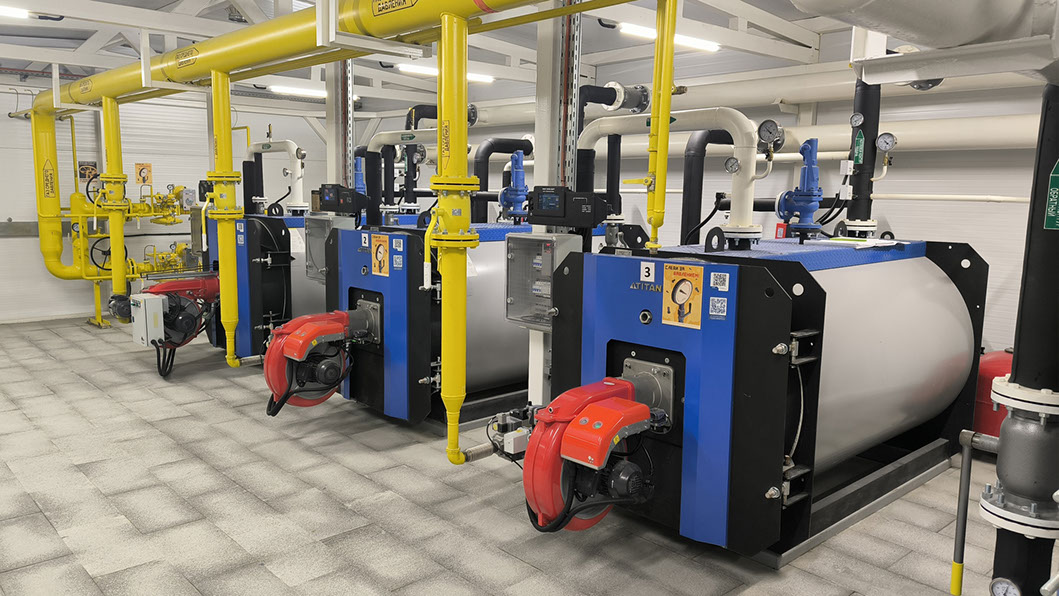

  • 3 котлов "Титан" мощностью по 800 КВт с модулирующими горелками
  • контура отопления



Автоматика котельной собрана на пультах и щитах:

  • 3 пульта "УКонт-Термо СМАРТ"  для управления котлом и котловыми насосами
  • 1 щит "УКонт-Щ13" для управления каскадом из 3 котлов
  • 1 щит "УКонт-Щ11" для управления контуром отопления
  • 1 щит "УКонт-Щ14" для диспетчеризации и управления котельной через интернет



Для управления котельной локально используется графический контроллер "УКонт-П7.1"

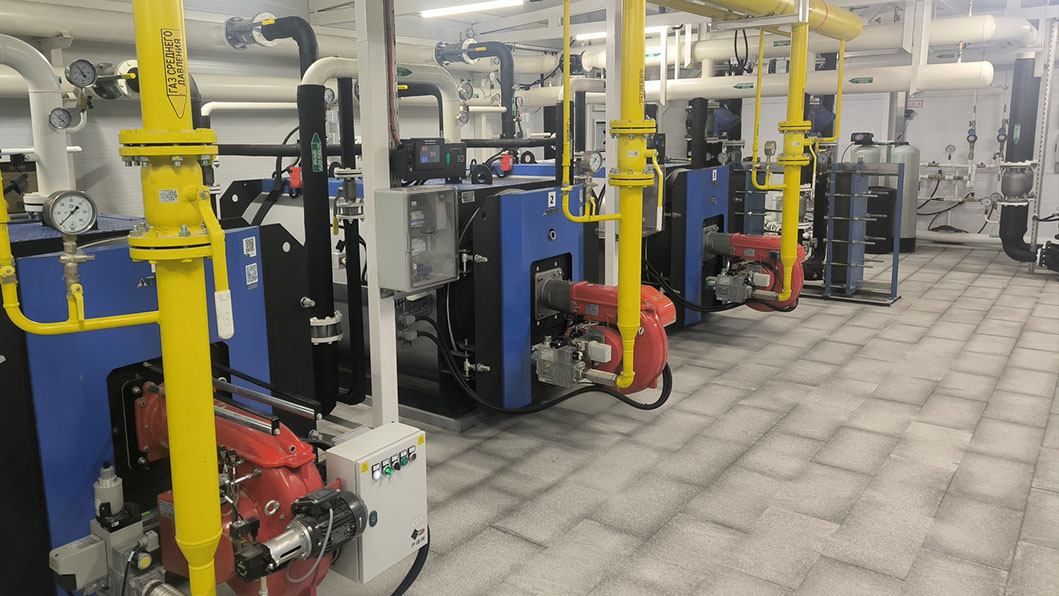

Управление каскадом котлов "Титан" с модулирующими горелками

Логика данной концепции в расположении щитов АТМ и ЭОМ непосредственно на управляемом оборудовании

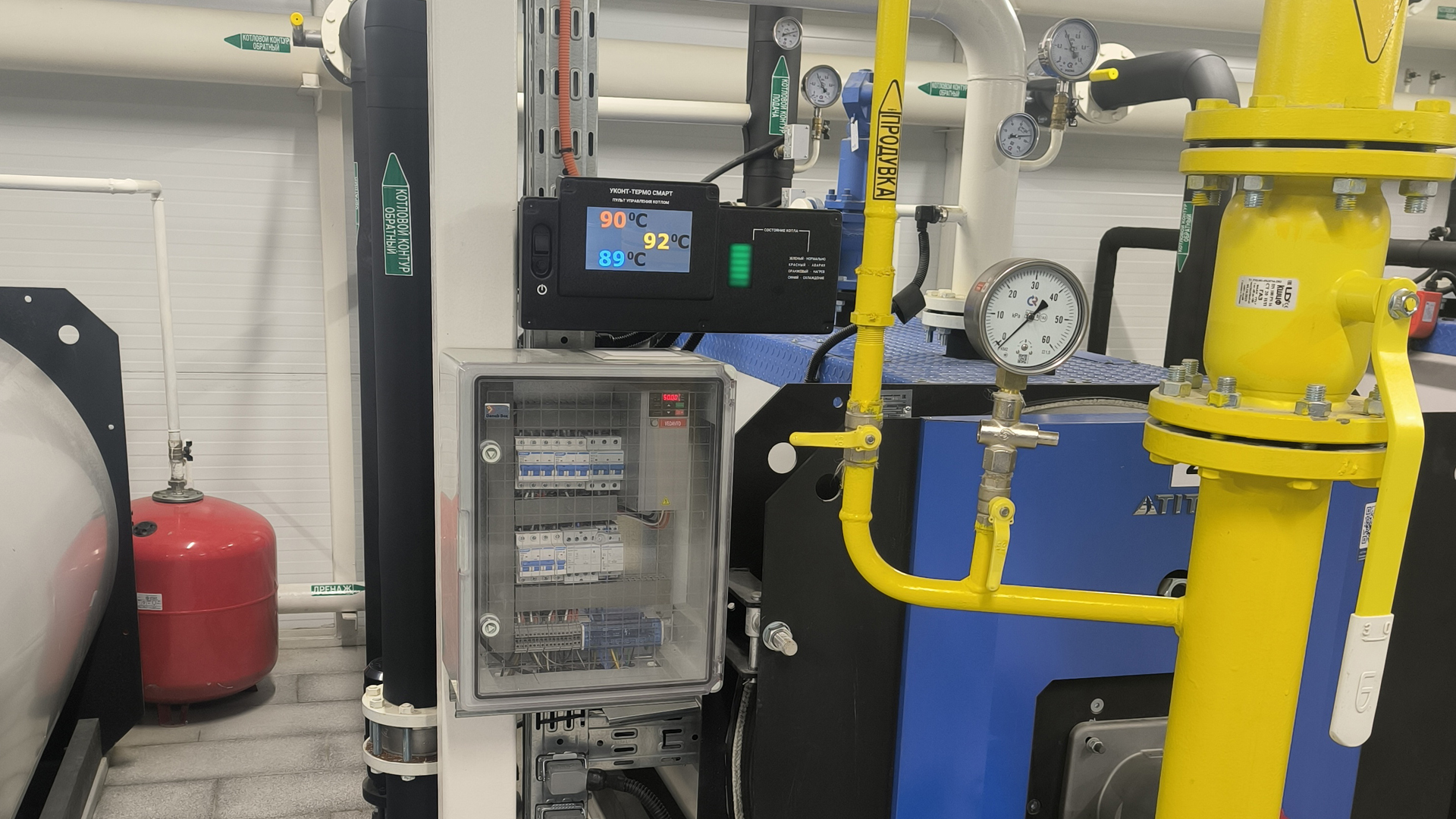

На котле размещено:

  • пульт управления модулирующей горелкой и котловыми насосами "УКонт-Термо СМАРТ"
  • щит ЭОМ с частотным приводом для циркуляционных насосов
  • предохранительный термостат "УКонт-ПТ" для защиты от перегрева котла (входит в комплектацию "УКонт-Термо СМАРТ")







Управление каскадом котлов "Титан" с модулирующими горелками

Данной концепция в числе прочих достоинств приводит к значительной экономии:

  • кабелей
  • кабель-каналов





На фотографиях это отчетливо заметно, их практически не видно



По заявлению монтажной организации, экономия составила более 50%



От ВРУ подводится питание, остальная разводка по котлу







Управление каскадом котлов "Титан" с модулирующими горелками

Логика данной концепции в расположении щитов АТМ и ЭОМ непосредственно на управляемом оборудовании



На котле размещено:

  • пульт управления модулирующей горелкой и котловыми насосами "УКонт-Термо СМАРТ"
  • щит ЭОМ с частотным приводом для циркуляционных насосов
  • предохранительный термостат (STB 115гр.) "УКонт-ПТ" для защиты от перегрева котла (входит в комплектация "УКонт-Термо СМАРТ")

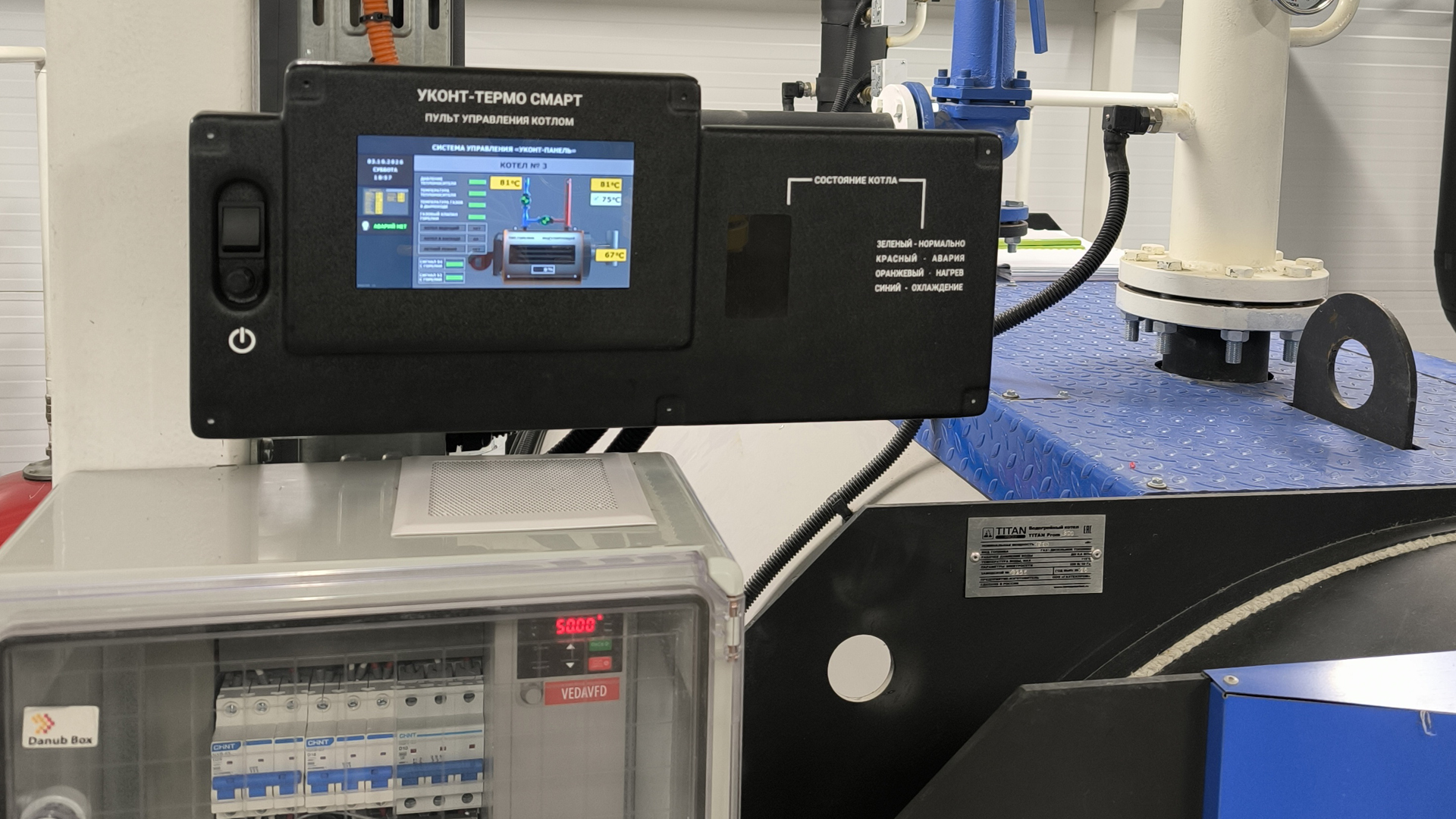

Одним из преимуществ пульта "УКонт-Термо СМАРТ" является наличие датчика Доплера:

  • если рядом с котлом никого нет, дисплей гаснет через 60 секунд
  • при появлении рядом человека, на дисплее отображается информация о температурах котла - подающей и обратной линий, а также дымовых газов (данный момент на фото)





Управление каскадом котлов "Титан" с модулирующими горелками

Если подойти к пульту и нажать пальцем на дисплей, появится полноценная информация о всех параметрах котла и горелки



Также, через меню возможно изменение настроек горелки



Управление каскадом котлов "Титан" с модулирующими горелками

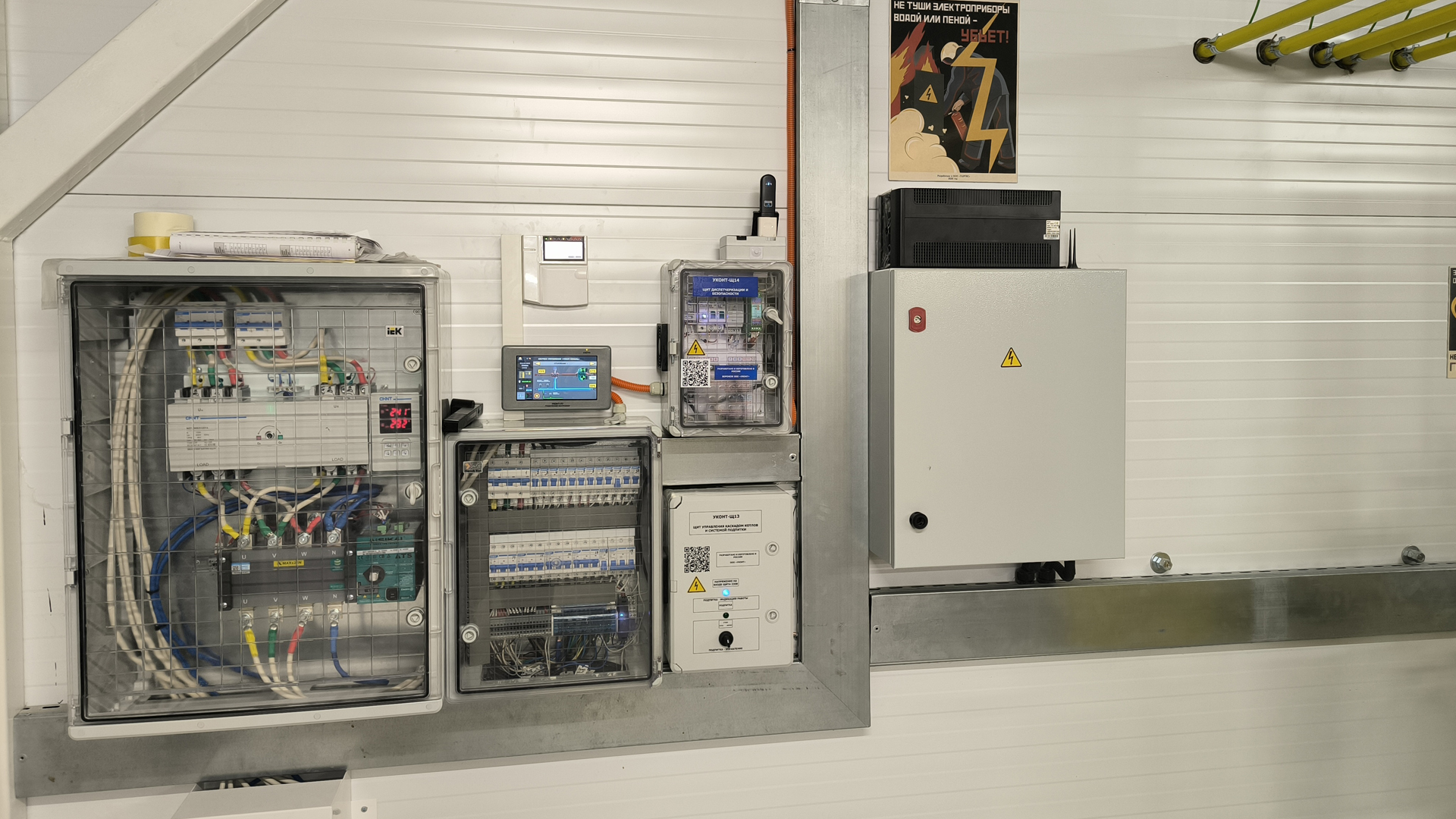

На фото:

  • щит ВРУ котельной
  • панель управления "УКонт-П7.1"
  • щит ЭОМ котельной
  • щит диспетчеризации и безопасности "УКонт-Щ14"
  • щит управления каскадом котлов "УКонт-Щ13"
  • Wi-Fi роутер с SIM-картой­
Управление каскадом котлов "Титан" с модулирующими горелками

На фото:

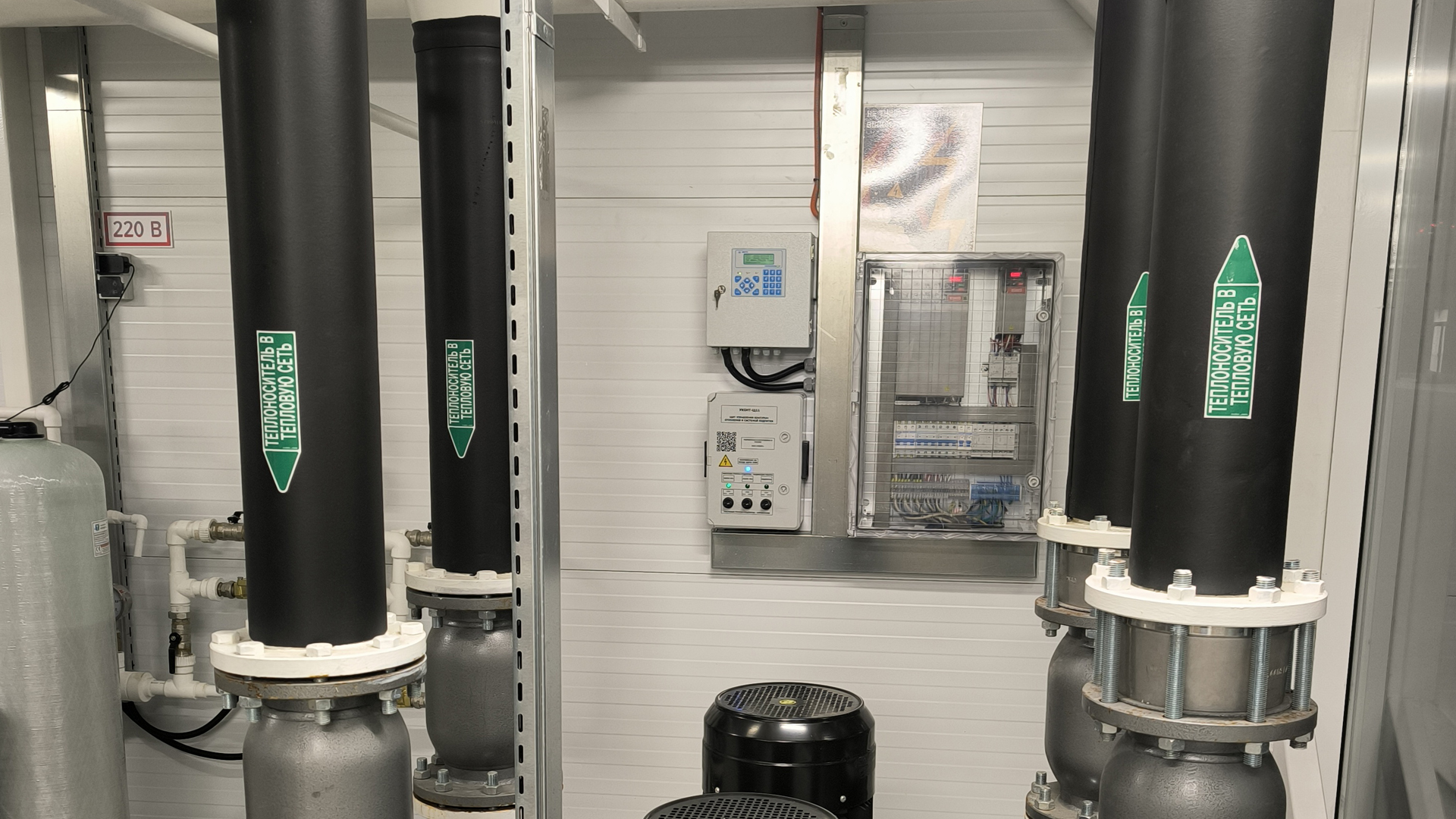

  • щит управления контуром теплоснабжения "УКонт-Щ11"
  • щит ЭОМ контура теплоснабжения­
  • оборудование находится в непосредственной близости от насосно-смесительной группы контура теплоснабжения
Управление каскадом котлов "Титан" с модулирующими горелками

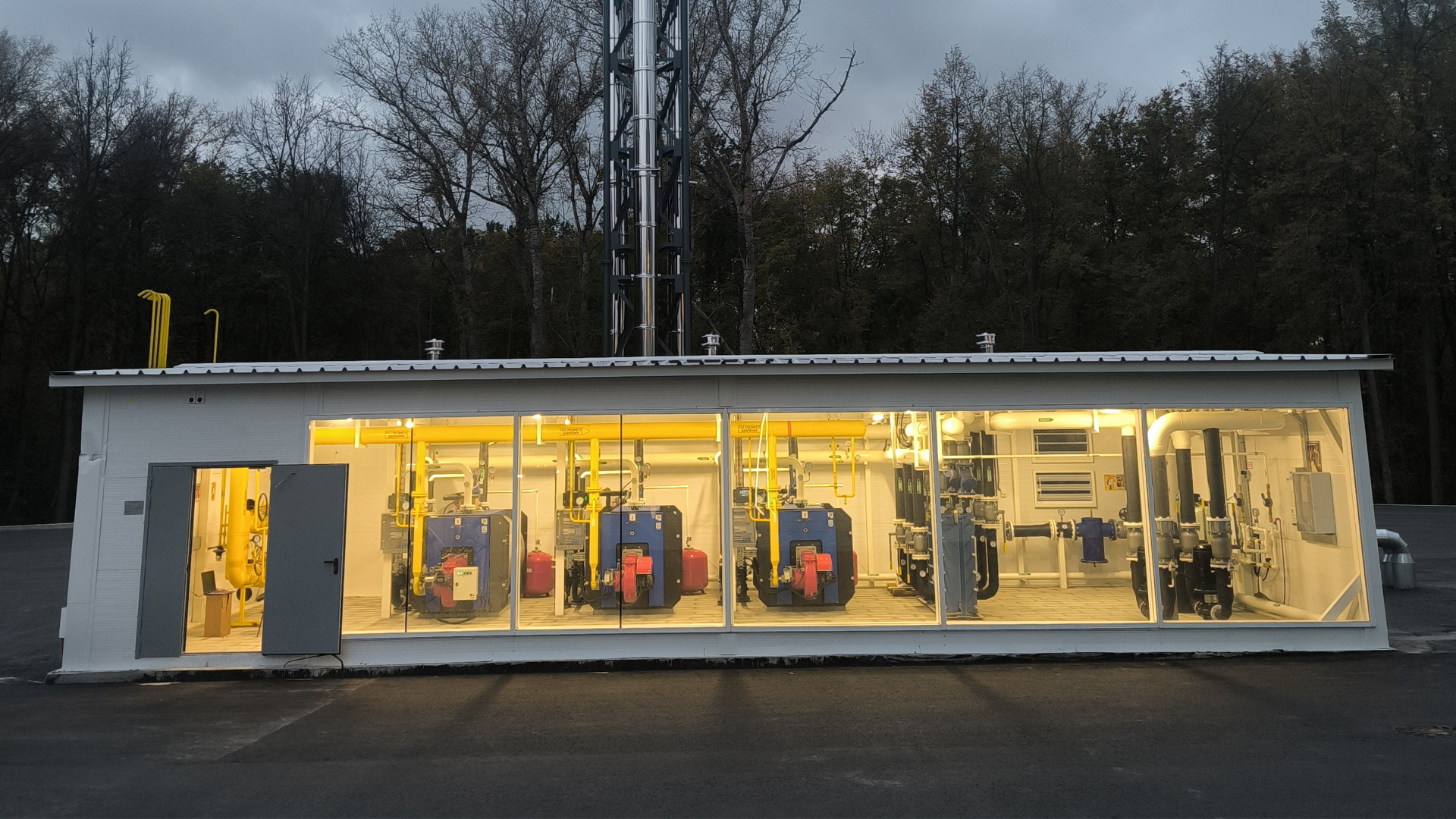

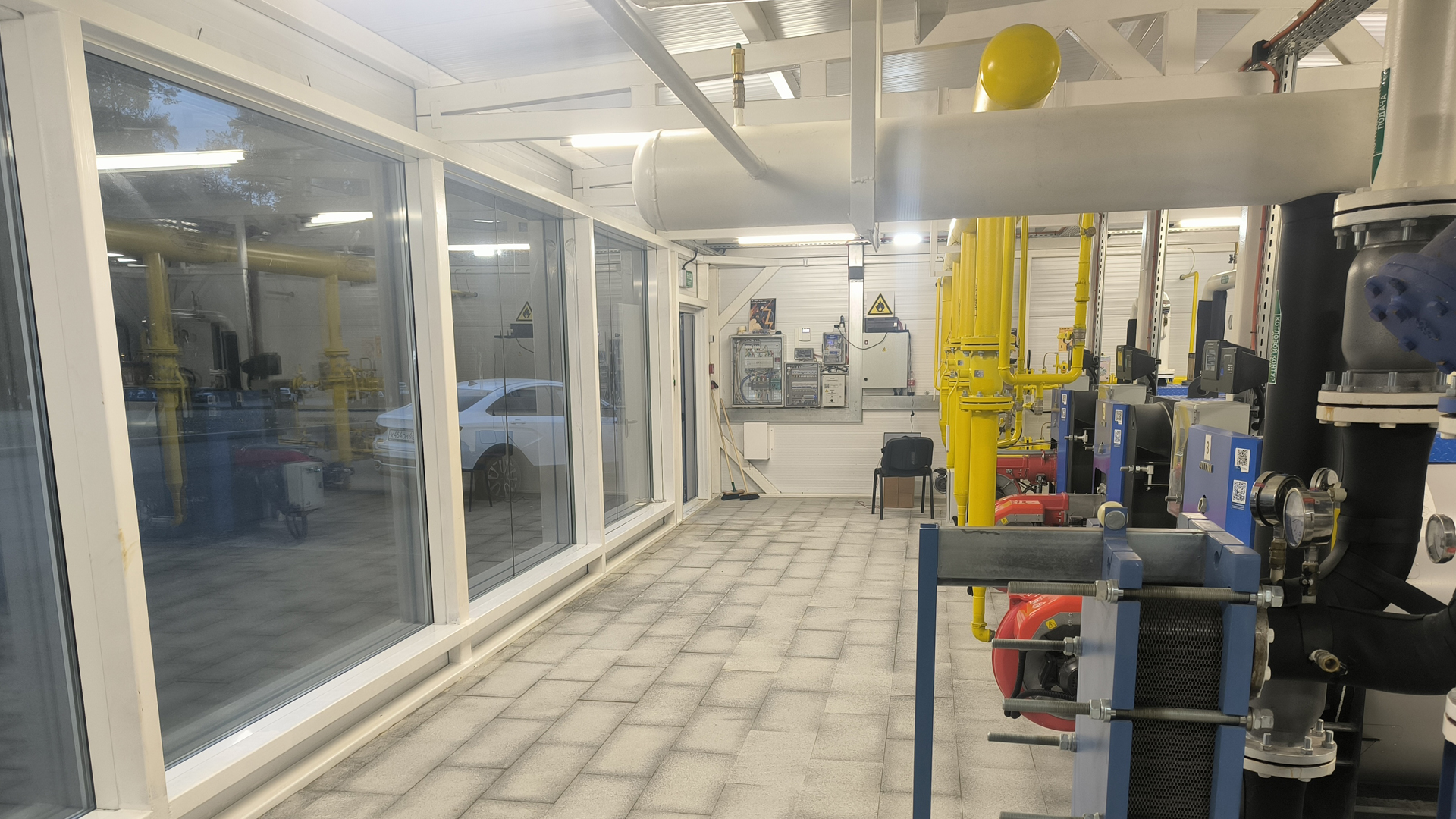

В котельной специально спроектировано большое панорамное остекление



Это необходимо для того, что-бы подойти снаружи к котельной, пульты "УКонт-Термо СМАРТ" это зафиксирует и выведут все рабочие температуры на дисплей



На 4 октября 2026 года такая функция есть только в одной котельной в мире, в котельной Национального центра "Россия" в Рязани



Любую информацию по данной котельной (проектирование, обслуживание, впечатление об автоматике "УКонт" и другие вопросы

 можно узнать у проект-менеджера монтажной организации и нашего партнера по Рязанской области Дмитрия Мурашева +7 (917) 307-80-88
