ПОДКЛЮЧЕНИЕ ДАТЧИКОВ ТЕМПЕРАТУРЫ ЩИТА "УКОНТ-щ11"

КАК ПРАВИЛЬНО РАСКЛЮЧИТЬ ЦИФРОВЫЕ ДАТЧИКИ DS18B20 ЩИТА "УКОНТ-Щ11"  НА ОБЩЕЙ ШИНЕ



РАЗЛИЧНЫЕ НЮАНСЫ ПРИ МОНТАЖЕ И ПРОКЛАДКЕ ШИНЫ "1-wIRE"

1-Wire - низкоскоростная шина связи для устройств, разработанная компанией Dallas Semiconductor. Используется для обмена данными в датчиках физических величин.

Применение: в наших щитах "УКонт-Щ11"  (блок управления "УКонт-11") используется для измерения температуры



Топология сети: линейная, где шина представляет собой одну пару проводов, начинающуюся от мастера и идущую к самому дальнему датчику (слейву). Другие датчики (слейвы) подключаются к шине вдоль её длины максимально короткими ответвлениями



Мастер: щит управления контуром отопления "УКонт-Щ11" (контроллер "УКонт-11").

Слейв: штатный датчик температуры щита "УКонт-Щ11" DS18B20

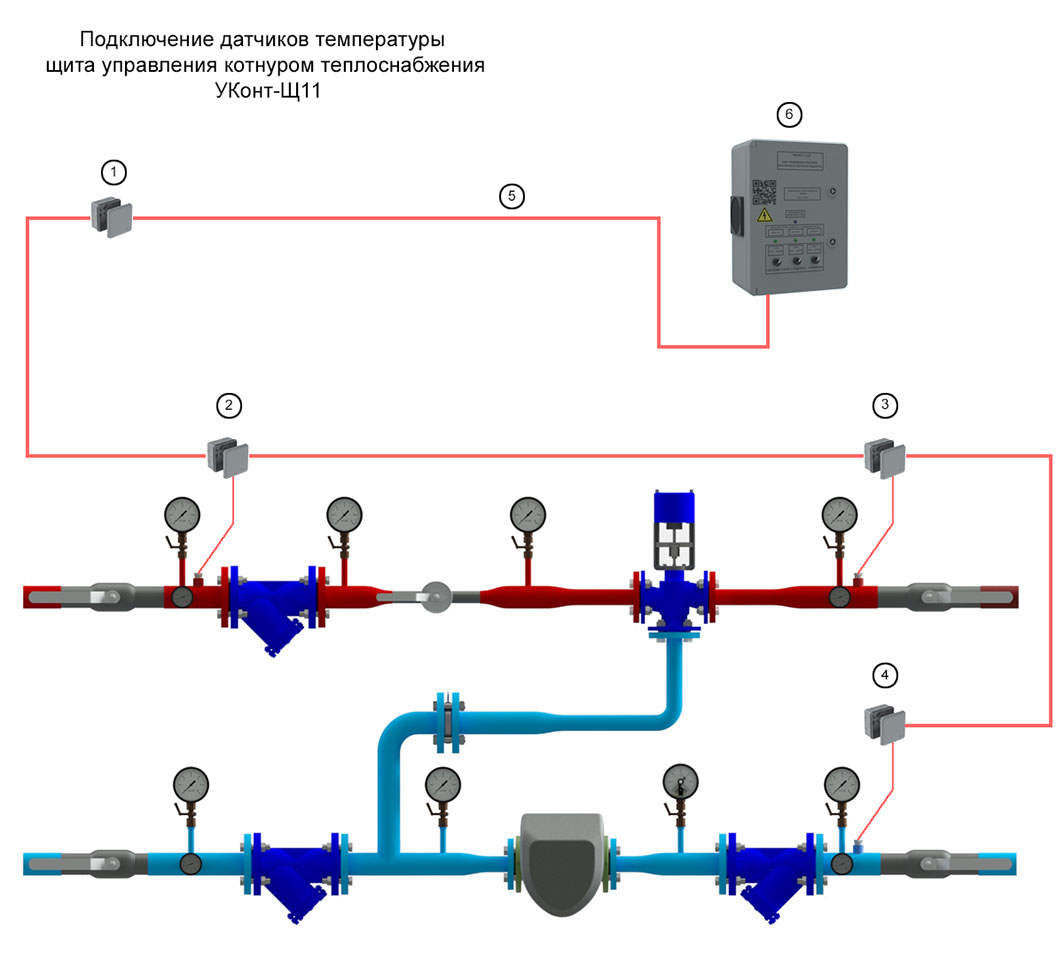

Как правильно расключить датчики температуры DS18B20 на одной шине щите "УКонт-Щ11"

Основные правила правильного расключения датчиков температуры к щиту "УКонт-Щ11":



  • датчик температуры устанавливается в погружной гильзе трубопровода (используя теплопроводящую пасту)
  • на ближайшей вертикальной поверхности устанавливается распаечная коробка с клеммниками
  • штатный провод датчика доводится до распаечной коробки и обрезается
  • шина сечением 0,5 мм2  (0,75 мм2 при общей длине шины более 10 метров) выходит из щита и обходит все распаечные коробки (клеммы)







  1. датчик температуры улицы (подключается к распаечной коробке)
  2. датчик температуры на входе в ИТП (подключается к распаечной коробке)
  3. датчик температуры подающей линии контура теплоснабжения (подключается к распаечной коробке)
  4. датчик температуры обратной линии контура теплоснабжения (подключается к распаечной коробке)



ВНИМАНИЕ!



Запрещено прокладывать шину датчиков температуры в одном кабель-канале с высоковольтными проводами (230-380В)

Прокладывать параллельно на расстоянии не менее 25 сантиметров
